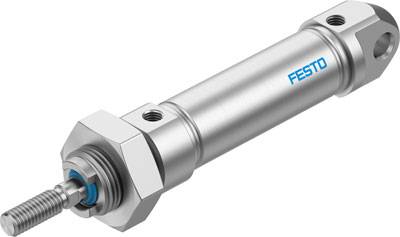

FESTO 8152549 CRDSNU-16-15-P-A Normzylinder Gehäusematerial: Edelstahl (rostfrei) Hublänge: 15 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
103,08 €
3
3% = 2,85 €
100,23 €
5
4% = 3,80 €
99,28 €
10
5% = 4,76 €
98,32 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (103,08 € / Stück)
103,08 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 0.15 J
- Befestigungsart: mit Zubehör
- Betriebsdruck: 1 - 10 bar
- Betriebsdruck Mpa: 0.1 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 21 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Entspricht Norm: ISO 6432
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 5 g
- Grundgewicht bei 0 mm Hub: 130 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 15 mm
- Kolben-Durchmesser: 16 mm
- Kolbenstangenende: Außengewinde
- Kolbenstangengewinde: M6
- Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr
- Korrosionsbeständigkeitsklasse KBK: 3 - starke Korrosionsbeanspruchung
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 104 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
- Umgebungstemperatur: -20 - 80 °C
- Werkstoff Deckel: hochlegierter Stahl rostfrei
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 2 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Normzylinder
- Hublänge
15 mm
- Min. Betriebsdruck
1 bar
- Betriebsdruck (max.)
10 bar
- Durchmesser
16 mm
- Min. Gerätetemperatur
-20 °C
- Max. Gerätetemperatur
80 °C
- Herst.-Teilenr.
8152549
- Ausführung
Kolben - Kolbenstange - Zylinderrohr
- Gewicht
130 g
- Baugröße
16
- Befestigungsgewinde
M6
- Betriebsmedium
Druckluft
- Druckluft-Anschluss
M5
- Gehäusematerial
Edelstahl (rostfrei)
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
Edelstahl (rostfrei)
- Kolbenstangengewinde
M6
- Kraft (max.)
121 N
- Material
Edelstahl (rostfrei)
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Norm
ISO 6432
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
Dokumente & Downloads
Datenblatt
Datenblatt 2804077 FESTO 8152549 CRDSNU-16-15-P-A Normzylinder Gehäusematerial: Edelstahl (rostfrei) Hublänge: 15 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2804077 FESTO 8152549 CRDSNU-16-15-P-A Normzylinder Gehäusematerial: Edelstahl (rostfrei) Hublänge: 15 mm 1 St.
Beschreibung
Normzylinder CRDSNU-16-15-P-A Hub=15 mm, Kolben-Durchmesser=16 mm, Kolbenstangengewinde=M6, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
