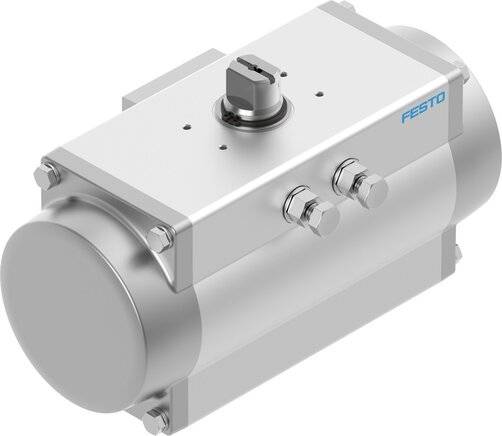

FESTO DFPD-240-RP-90-RS30-F0710-R3-EP, Schwenkantrieb, P/n: 8048147
Hst.-Teile-Nr.:
Bestell-Nr.:
12 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
545,41 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Baugröße Stellantrieb: 240
- Flanschbohrbild: F0710
- Schwenkwinkel: 90 deg
- Verstellbereich Endlage bei 0° in deg (Spanne): -5, 5
- Verstellbereich Endlage bei Nennschwenkwinkel in deg (Spanne): -5, 5
- Wellenanschluss Tiefe: 24 mm
- Norm Anschluss zur Armatur: ISO 5211
- Einbaulage: beliebig
- Funktionsweise: einfachwirkend
- Konstruktiver Aufbau: Zahnstange/Ritzel
- Schließrichtung: rechtsschließend
- Ventilanschluss entspricht Norm: VDI/VDE 3845 (NAMUR)
- Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm: VDI/VDE 3845 Größe AA 2
- Komponente geeignet für Sicherheitsfunktionen: Sicherheitsbauteil
- Sicherheitsfunktion: Steuerventil in Schaltstellung Federückstellung
- Safety Integrity Level (SIL): Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,bis SIL 1 high demand mode,bis SIL 3 in redundanter Architektur
- Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL): Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,bis SIL 1 high demand mode,bis SIL 3 in redundanter Architektur
- Betriebsdruck Mpa in MPa (Spanne): 0.2, 0.8
- Betriebsdruck in bar (Spanne): 2, 8
- Betriebsdruck in psi (Spanne): 29, 116
- Nennbetriebsdruck: 0.3 MPa
- Nennbetriebsdruck: 3 bar
- Nennbetriebsdruck (psi): 43.5 psi
- Maritime Klassifizierung: siehe Zertifikat
- CE-Zeichen (siehe Konformitätserklärung): nach EU-Ex-Schutz-Richtlinie (ATEX)
- UKCA-Zeichen (siehe Konformitätserklärung): nach UK EX Vorschriften
- Zertifikat ausstellende Stelle: DNVGL TAP00001CE,TÜV Rheinland 968/V 1106.00/19
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Ex-Zündschutzart Gas: Ex h IIC T4 Gb X
- Ex-Zündschutzart Staub: Ex h IIIC T105°C Db X
- Ex-Umgebungstemperatur: -20°C <= Ta <= +80°C
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich),Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Lagertemperatur in °C (Spanne): -20, 60
- Umgebungstemperatur in °C (Spanne): -20, 80
- Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel: 85.8 Nm
- Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel: 44.8 Nm
- Hinweis zum Drehmoment: Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.
- Federrückstellmoment bei Schwenkwinkel 0°: 42 Nm
- Federrückstellmoment bei 90°: 83 Nm
- Mean Time to Failure dangerous (MTTFd): 1126 Jahre
- Probability of Failure per Hour in [1/h].: 1.01e-007
- PFD (Probability of Failure on Demand): 0.00078
- Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0°: 8.6 l
- Produktgewicht: 9442 g
- Wellenanschluss: T22
- Pneumatischer Anschluss: G1/4
- Werkstoffhinweis: RoHS konform
- Werkstoff Anschlussplatte: Alu-Knetlegierung, eloxiert
- Werkstoff Deckel: Alu-Druckguss, beschichtet
- Werkstoff Dichtungen: NBR
- Werkstoff Feder: Federstahl
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolben: Aluminium-Druckguss
- Werkstoff Lager: POM
- Werkstoff Nocke: Stahl
- Werkstoff Schrauben: hochlegierter Stahl rostfrei
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Dokumente: Datenblatt zu 8048147
- Artikelzustand: Neu
- Einzelgewicht: 9.442 kg
- Ursprungsland**: IT
- Zolltarifnummer: 84123900
- RoHS konform: Ja
- Hersteller: Festo
- Herst.-Teilenr.
8048147
- UKCA
Ja
Beschreibung
Schwenkantrieb DFPD-240-RP-90-RS30-F0710-R3-EP einfachwirkend, konstruktiver Aufbau Zahnstange-Ritzel, Anschlussbild nach NAMUR VDI/VDE 3845 zur Montage von Magnetventilen, Stellungsrückmeldern und Stellungsreglern, Normanschluss zur Armatur ISO 5211, Epoxyd beschichtet, Edelstahl Welle. Baugröße Stellantrieb=240, Flanschbohrbild=F0710, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei Nennschwenkwinkel=-5 - 5 deg
