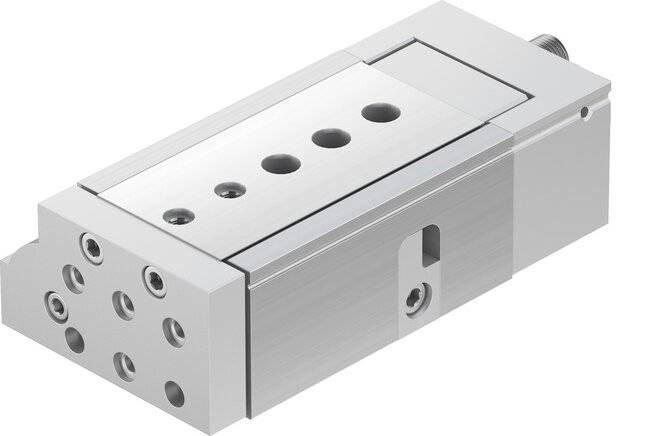

FESTO DGSL-20-30-EA, Mini-Schlitten, P/n: 570197
Hst.-Teile-Nr.:
Bestell-Nr.:
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
700,80 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Hub: 30 mm
- Justierbarer Endlagenbereich / Länge vorne: 6.5 mm
- Justierbarer Endlagenbereich / Länge hinten: 5.5 mm
- Kolben-Durchmesser: 25 mm
- Betriebsart Antriebseinheit: Joch
- Dämpfung: kurze elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Führung: Kugelkäfigführung
- Konstruktiver Aufbau: Joch,Kolben,Kolbenstange,Schlitten
- Positionserkennung: für Näherungsschalter
- Betriebsdruck Mpa in MPa (Spanne): 0.1, 0.8
- Betriebsdruck in bar (Spanne): 1, 8
- Max. Geschwindigkeit: 0.8 m/s
- Wiederholgenauigkeit: 0,3 mm
- Funktionsweise: doppeltwirkend
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Umgebungstemperatur in °C (Spanne): 0, 60
- Aufprallenergie in den Endlagen: 0.45 J
- Dämpfungslänge: 1.2 mm
- Max. Kraft Fy: 3354 N
- Max. Kraft Fz: 3354 N
- Max. Moment Mx: 60 Nm
- Max. Moment My: 30 Nm
- Max. Moment Mz: 30 Nm
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 247 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 295 N
- Bewegte Masse: 750 g
- Produktgewicht: 1808 g
- Alternativanschlüsse: siehe Produktzeichnung
- Befestigungsart: mit Durchgangsbohrung
- Pneumatischer Anschluss: G1/8
- Werkstoffhinweis: Kupfer- und PTFE-frei,RoHS konform
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: HNBR
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Dokumente: Datenblatt zu 570197
- Artikelzustand: Neu
- Einzelgewicht: 1.808 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84123100
- RoHS konform: Ja
- Hersteller: Festo
- Produkt-Art
Mini-Schlitten
- Hublänge
30 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Kupfer- und PTFE-frei.RoHS konform
- Herst.-Teilenr.
570197
- Ausführung
DGSL-20-30-EA
- Gewicht
1.808 kg
- Baugröße
Mini
- Min. Betriebsdruck
1 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtungsmaterial
HNBR
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
25 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
3354 N
- Max. Umgebungstemperatur
60 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Beschreibung
Mini-Schlitten DGSL-20-30-EA Hub=30 mm, Justierbarer Endlagenbereich / Länge vorne=6,5 mm, Justierbarer Endlagenbereich / Länge hinten=5,5 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch
