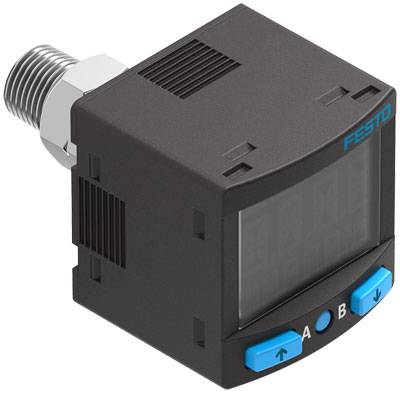

FESTO Drucksensor 1 St. SPAN-B-V1R-R18M-PN-L1 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer Carton
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Carton
Produkt-Art
Drucksensor
Anschluss
Stecker
Messbereich (Druck) (max.)
-1 bar
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
89,22 €
3
3% = 2,47 €
86,75 €
5
4% = 3,30 €
85,92 €
10
5% = 4,12 €
85,10 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (89,22 € / Stück)
89,22 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anzeigeart: Leucht-LCD
- Befestigungsart: Fronttafeleinbau - mit Wand-/Flächenhalter - mit Gewinde
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
- Betriebsspannungsbereich DC: 10.8 - 30 V
- Darstellbare Einheiten: MPa - bar - inchHg - kPa - mmHg - psi
- Druckmessbereich Anfangswert: 0 bar
- Druckmessbereich Anfangswert MPa: 0 MPa
- Druckmessbereich Anfangswert psi: 0 psi
- Druckmessbereich Endwert: -1 bar
- Druckmessbereich Endwert MPa: -0.1 MPa
- Druckmessbereich Endwert psi: -14.5 psi
- Einbaulage: beliebig
- Einstellbereich Hysterese: 0 - 90 %
- Einstellbereich Schwellwerte: 0 - 100 %
- Einstellmöglichkeiten: Teach-In - über Display und Tasten
- Elektrischer Anschluss 1, Anschlussart: Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: Anschlussbild L1J
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 4
- Genauigkeit FS: 1.5 %FS
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
- KC-Zeichen: KC-EMV
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: ja
- LABS-Konformität: VDMA24364-B1/B2-L
- Manipulationssicherung: PIN-Code
- Max. Ausgangsstrom: 80 mA
- Mediumstemperatur: 0 - 50 °C
- Messgröße: Relativdruck
- Messverfahren: Piezoresistiver Drucksensor
- Pneumatischer Anschluss: Außengewinde R1/8
- Produktgewicht: 31 g
- Schaltausgang: PNP/NPN umschaltbar
- Schaltelementfunktion: Öffner/Schließer umschaltbar
- Schaltfunktion: Fenster-Komparator - Schwellwert-Komparator
- Schutzart: IP40
- Temperaturkoeffizient in ± %FS/K: 0.1 %FS/K
- Überlastbereich: 5 bar
- Überlastdruck: 5 bar
- Überlastdruck psi: 72.5 psi
- Umgebungstemperatur: 0 - 50 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- vom Medium berührte Werkstoffe: FPM - PA-verstärkt - Messing, vernickelt
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoffhinweis: RoHS konform
- Wiederholgenauigkeit in ± %FS: 0.3 %FS
- Zulassung: RCM Mark
- Verpackungsart
Carton
- Produkt-Art
Drucksensor
- Typ
SPAN-B-V1R-R18M-PN-L1
- Anschluss
Stecker
- Messbereich (Druck) (min.)
0 bar
- Messbereich (Druck) (max.)
-1 bar
- Messbereich (Druck)
0 bar bis -1 bar
- Betriebsspannung min.
10.8 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10.8 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
IP40
- Gewicht
31 g
- RoHS-konform
Ja
- Inhalt
1 St.
- Gehäusematerial
PA
- Druckluft-Anschluss
R1/8
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4] - Inerte Gase
Dokumente & Downloads
Datenblatt
Datenblatt 2801880 FESTO Drucksensor 1 St. SPAN-B-V1R-R18M-PN-L1 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer Carton
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801880 FESTO Drucksensor 1 St. SPAN-B-V1R-R18M-PN-L1 0 bar bis -1 bar Stecker 1 Öffner, 1 Schließer Carton
Beschreibung
Drucksensor SPAN-B-V1R-R18M-PN-L1 Zulassung=RCM Mark, (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), KC-Zeichen=KC-EMV, Werkstoffhinweis=RoHS konform, Messgröße=Relativdruck
