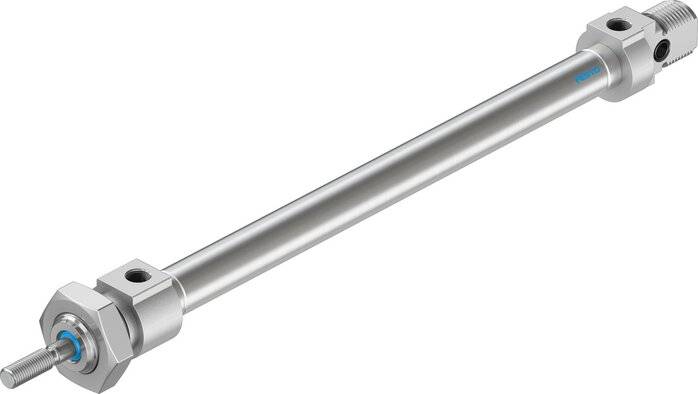

FESTO DSNU-8-100-P-A, Normzylinder, P/n: 19182
Hst.-Teile-Nr.:
Bestell-Nr.:
37 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 3
Gesamt
137,85 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Hub: 100 mm
- Kolben-Durchmesser: 8 mm
- Kolbenstangengewinde: M4
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Entspricht Norm: CETOP RP 52 P,ISO 6432
- Kolbenstangenende: Außengewinde
- Konstruktiver Aufbau: Kolben,Kolbenstange,Zylinderrohr
- Positionserkennung: für Näherungsschalter
- Varianten: einseitige Kolbenstange
- Betriebsdruck Mpa in MPa (Spanne): 0.15, 1
- Betriebsdruck in bar (Spanne): 1.5, 10
- Funktionsweise: doppeltwirkend
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Umgebungstemperatur in °C (Spanne): -20, 80
- Aufprallenergie in den Endlagen: 0.03 J
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 22.6 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 30.2 N
- Bewegte Masse bei 0 mm Hub: 7.5 g
- Zuschlag bewegte Masse pro 10 mm Hub: 1 g
- Grundgewicht bei 0 mm Hub: 34.6 g
- Gewichtszuschlag pro 10 mm Hub: 2.4 g
- Befestigungsart: mit Zubehör
- Pneumatischer Anschluss: M5
- Werkstoffhinweis: RoHS konform
- Werkstoff Deckel: Aluminium-Knetlegierung,farblos eloxiert
- Werkstoff Dichtungen: NBR,TPE-U(PU)
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
- Dokumente: Datenblatt zu 19182
- Artikelzustand: Neu
- Einzelgewicht: 0.055 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84123100
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Normzylinder
- Hublänge
100 mm
- Min. Betriebsdruck
1.5 bar
- Betriebsdruck (max.)
10 bar
- Herst.-Teilenr.
19182
- Ausführung
einseitige Kolbenstange
- Gewicht
0.055 kg
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
8 mm
- Kolbenstangen-Material
Stahl hochlegiert
- Kolbenstangengewinde
M4
- Kraft (max.)
30.2 N
- Luftanschluss
M5
- Norm
ISO 6432
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Beschreibung
Normzylinder DSNU-8-100-P-A nach DIN ISO 6432 für Positionserkennung. Verschiedene Befestigungsmöglichkeiten, mit und ohne zusätzliche Befestigungselemente. Mit elastischen Dämpfungsringen in den Endlagen. Hub=100 mm, Kolben-Durchmesser=8 mm, Kolbenstangengewinde=M4, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
