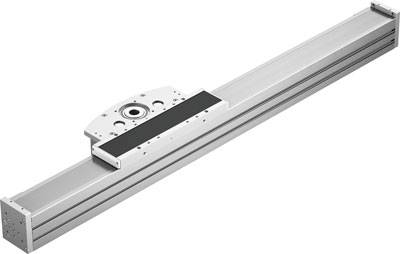

FESTO ELCC-TB-KF-110-1500-0H-P0-CR 8082416 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
6.118,59 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
5.787,17 €
zzgl. MwSt.
Technische Daten
- Antriebsritzel Wirkdurchmesser: 68.755 mm
- Arbeitshub: 1500 mm
- Baugröße: 110
- Bewegte Masse bei 0 mm Hub: 10017 g
- Einbaulage: beliebig
- Flächenmomente 2. Grades Iy: 6.83057e+006 mm4
- Flächenmomente 2. Grades Iz: 4.92597e+006 mm4
- Führung: Kugelumlaufführung
- Gewichtszuschlag pro 10 mm Hub: 148 g
- Grundgewicht bei 0 mm Hub: 27299 g
- Hubreserve: 0 mm
- Konstruktiver Aufbau: Elektromechanische Auslegerachse
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Max. Moment Mx: 317 Nm
- Max. Moment My: 2368 Nm
- Max. Moment Mz: 2286 Nm
- Max. Vorschubkraft Fx: 2500 N
- Massenträgheitsmoment JH pro Meter Hub: 174.9 kgcm2
- Massenträgheitsmoment JL pro kg Nutzlast: 11.8 kgcm2
- Massenträgheitsmoment JO: 157.1 kgcm2
- Max. Antriebsmoment: 90 Nm
- Max. Beschleunigung: 30 m/s2
- Max. Geschwindigkeit: 5 m/s
- Max. Kraft Fy: 20596 N
- Max. Kraft Fz: 20022 N
- Richtwert Laufleistung: 5000 km
- Schmierintervall laufstreckenabhängig: 1000 km
- Schutzart: IP20
- Umgebungstemperatur: -10 - 60 °C
- Vorschubkonstante: 216 mm/U
- Werkstoff Abschlussdeckel: Alu-Knetlegierung, eloxiert
- Werkstoff Antriebskopf: Alu-Knetlegierung, eloxiert
- Werkstoff Führungsschiene: Wälzlagerstahl, Corrotect beschichtet
- Werkstoff Gehäuse: hochlegierter Stahl rostfrei
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoff Schlitten: Aluminium-Guss, eloxiert
- Werkstoff Zahnriemen: Polychloroprene mit Glascord und Nylonüberzug
- Werkstoff Zahnriemenklemmkörper: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Wiederholgenauigkeit: ±0,05 mm
- Zahnriemen-Teilung: 8 mm
- Zuschlag bewegte Masse pro 10 mm Hub: 148 g
- Gewicht
27299 g
- Material
Edelstahl (rostfrei)
- Länge
1500 mm
- Ausführung
Elektromechanische Auslegerachse
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2803722 FESTO ELCC-TB-KF-110-1500-0H-P0-CR 8082416 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803722 FESTO ELCC-TB-KF-110-1500-0H-P0-CR 8082416 1 St.
Beschreibung
Auslegerachse ELCC-TB-KF-110-1500-0H-P0-CR Antriebsritzel Wirkdurchmesser=68,755 mm, Arbeitshub=1500 mm, Baugröße=110, Hubreserve=0 mm, Zahnriemen-Teilung=8 mm
