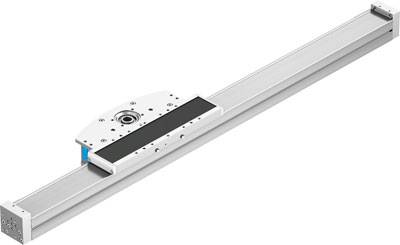

FESTO ELCC-TB-KF-60-1000-0H-P0-CR 8082391 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
2.623,93 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
2.481,80 €
zzgl. MwSt.
Technische Daten
- Antriebsritzel Wirkdurchmesser: 30.558 mm
- Arbeitshub: 1000 mm
- Baugröße: 60
- Bewegte Masse bei 0 mm Hub: 1636 g
- Einbaulage: beliebig
- Flächenmomente 2. Grades Iy: 240597 mm4
- Flächenmomente 2. Grades Iz: 304209 mm4
- Führung: Kugelumlaufführung
- Gewichtszuschlag pro 10 mm Hub: 38 g
- Grundgewicht bei 0 mm Hub: 4146 g
- Hubreserve: 0 mm
- Konstruktiver Aufbau: Elektromechanische Auslegerachse
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Max. Moment Mx: 36 Nm
- Max. Moment My: 293 Nm
- Max. Moment Mz: 288 Nm
- Max. Vorschubkraft Fx: 300 N
- Massenträgheitsmoment JH pro Meter Hub: 8.9 kgcm2
- Massenträgheitsmoment JL pro kg Nutzlast: 2.3 kgcm2
- Massenträgheitsmoment JO: 5.9 kgcm2
- Max. Antriebsmoment: 5.7 Nm
- Max. Beschleunigung: 50 m/s2
- Max. Geschwindigkeit: 5 m/s
- Max. Kraft Fy: 4216 N
- Max. Kraft Fz: 4119 N
- Richtwert Laufleistung: 5000 km
- Schmierintervall laufstreckenabhängig: 1000 km
- Schutzart: IP20
- Umgebungstemperatur: -10 - 60 °C
- Vorschubkonstante: 96 mm/U
- Werkstoff Abschlussdeckel: Alu-Knetlegierung, eloxiert
- Werkstoff Antriebskopf: Alu-Knetlegierung, eloxiert
- Werkstoff Führungsschiene: Wälzlagerstahl, Corrotect beschichtet
- Werkstoff Gehäuse: hochlegierter Stahl rostfrei
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoff Schlitten: Aluminium-Guss, eloxiert
- Werkstoff Zahnriemen: Polychloroprene mit Glascord und Nylonüberzug
- Werkstoff Zahnriemenklemmkörper: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Wiederholgenauigkeit: ±0,05 mm
- Zahnriemen-Teilung: 3 mm
- Zuschlag bewegte Masse pro 10 mm Hub: 38 g
- Gewicht
4146 g
- Material
Aluminium
- Länge
1000 mm
- Ausführung
Elektromechanische Auslegerachse
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2803697 FESTO ELCC-TB-KF-60-1000-0H-P0-CR 8082391 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803697 FESTO ELCC-TB-KF-60-1000-0H-P0-CR 8082391 1 St.
Beschreibung
Auslegerachse ELCC-TB-KF-60-1000-0H-P0-CR Antriebsritzel Wirkdurchmesser=30,558 mm, Arbeitshub=1000 mm, Baugröße=60, Hubreserve=0 mm, Zahnriemen-Teilung=3 mm
