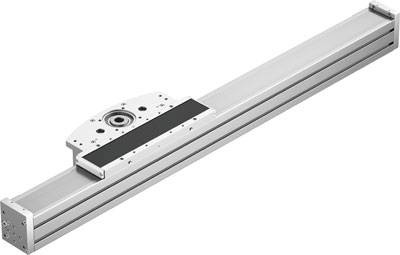

FESTO ELCC-TB-KF-90-800-0H-P0-CR 8082403 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
3.488,80 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
3.299,82 €
zzgl. MwSt.
Technische Daten
- Antriebsritzel Wirkdurchmesser: 50.93 mm
- Arbeitshub: 800 mm
- Baugröße: 90
- Bewegte Masse bei 0 mm Hub: 5487 g
- Einbaulage: beliebig
- Flächenmomente 2. Grades Iy: 2.6679e+006 mm4
- Flächenmomente 2. Grades Iz: 2.04949e+006 mm4
- Führung: Kugelumlaufführung
- Gewichtszuschlag pro 10 mm Hub: 97 g
- Grundgewicht bei 0 mm Hub: 14787 g
- Hubreserve: 0 mm
- Konstruktiver Aufbau: Elektromechanische Auslegerachse
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Max. Moment Mx: 167 Nm
- Max. Moment My: 1300 Nm
- Max. Moment Mz: 1233 Nm
- Max. Vorschubkraft Fx: 1200 N
- Massenträgheitsmoment JH pro Meter Hub: 62.9 kgcm2
- Massenträgheitsmoment JL pro kg Nutzlast: 6.5 kgcm2
- Massenträgheitsmoment JO: 55.2 kgcm2
- Max. Antriebsmoment: 33 Nm
- Max. Beschleunigung: 30 m/s2
- Max. Geschwindigkeit: 5 m/s
- Max. Kraft Fy: 13957 N
- Max. Kraft Fz: 13523 N
- Richtwert Laufleistung: 5000 km
- Schmierintervall laufstreckenabhängig: 1000 km
- Schutzart: IP20
- Umgebungstemperatur: -10 - 60 °C
- Vorschubkonstante: 160 mm/U
- Werkstoff Abschlussdeckel: Alu-Knetlegierung, eloxiert
- Werkstoff Antriebskopf: Alu-Knetlegierung, eloxiert
- Werkstoff Führungsschiene: Wälzlagerstahl, Corrotect beschichtet
- Werkstoff Gehäuse: hochlegierter Stahl rostfrei
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoff Schlitten: Aluminium-Guss, eloxiert
- Werkstoff Zahnriemen: Polychloroprene mit Glascord und Nylonüberzug
- Werkstoff Zahnriemenklemmkörper: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Wiederholgenauigkeit: ±0,05 mm
- Zahnriemen-Teilung: 5 mm
- Zuschlag bewegte Masse pro 10 mm Hub: 97 g
- Gewicht
14.787
- Material
Aluminium
- Länge
800 mm
- Ausführung
Elektromechanische Auslegerachse
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2803709 FESTO ELCC-TB-KF-90-800-0H-P0-CR 8082403 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803709 FESTO ELCC-TB-KF-90-800-0H-P0-CR 8082403 1 St.
Beschreibung
Auslegerachse ELCC-TB-KF-90-800-0H-P0-CR Antriebsritzel Wirkdurchmesser=50,93 mm, Arbeitshub=800 mm, Baugröße=90, Hubreserve=0 mm, Zahnriemen-Teilung=5 mm
