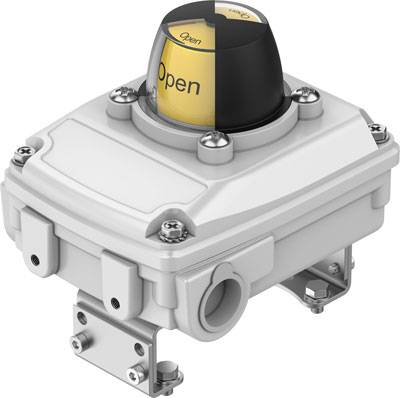

FESTO Endschalteranbau 8137097 SRBC-CA4-YR90-N-1-P-C2 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
191,27 €
3
2% = 4,66 €
186,61 €
5
3% = 6,22 €
185,05 €
10
4% = 7,77 €
183,50 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (191,27 € / Stück)
191,27 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abmessungen B x L x H: 127 mm x 98 mm x 122 mm
- Anschließbarer Leiter-Nennquerschnitt: 0.25 - 2.5 mm2
- Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm: VDI/VDE 3845 Größe AA 1 - VDI/VDE 3845 Größe AA 2 - VDI/VDE 3845 Größe AA 3
- Betriebsspannungsbereich DC: 10 - 30 V
- Einbaulage: beliebig
- Einstellbereich Winkelerfassung: 0 - 90 deg
- Elektrischer Anschluss: Schraubklemme
- Elektrischer Anschluss 1, Anschlussart: Klemmleiste
- Elektrischer Anschluss 1, Anschlusstechnik: Federzugklemme
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 10
- Elektrischer Anschluss 1, Kabelabgang: Gerade
- Farbe Gehäuse: grau
- Kabelverschraubung: M20x1,5
- KC-Zeichen: KC-EMV
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Kurzschlussfestigkeit: taktend
- LABS-Konformität: VDMA24364-Zone III
- Lagertemperatur: -20 - 50 °C
- Leerlaufstrom: <= 15 mA mA
- Max. Schaltfrequenz: 1000 Hz
- Max. Ausgangsstrom DC: 100 mA
- Messprinzip: induktiv
- Produktgewicht: 800 g
- Reststrom: 0 - 0.5 mA
- Safety Integrity Level SIL: SIL 2
- Schaltausgang: PNP
- Schaltelementfunktion: Schließer
- Schutzart: IP67 - NEMA 4/4X
- Spannungsfall: <= 3 V V
- Stellungsanzeige: gelb / rot
- Umgebungstemperatur: -20 - 80 °C
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Verschmutzungsgrad: 3
- Werkstoff Abdeckkappe: PC
- Werkstoff Befestigungswinkel: hochlegierter Stahl rostfrei
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium-Druckguss
- Werkstoff Scheibe: hochlegierter Stahl rostfrei
- Werkstoff Schrauben: hochlegierter Stahl rostfrei
- Werkstoff Sprengring: hochlegierter Stahl rostfrei
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zulässiger Kabeldurchmesser: 5 - 13 mm
- Zulassung: RCM Mark - c CSA us (OL)
- Produkt-Art
Endschalteranbau
- Ausführung
SRBC-CA4-YR90-N-1-P-C2
- Betriebstemperatur
-20 bis 80 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
80 °C
- Herst.-Teilenr.
8137097
- Material (Details)
Aluminium-Druckguss
- Abm.
(B x T) 127 mm x 98 mm
- Anschluss
Schraubklemme
- Breite
127 mm
- Tiefe
98 mm
IP67
- Gehäusematerial
Aluminium Druckguss
- Kontaktart
1 Schließer
- Dichtungsmaterial
NBR
- Schalt-Frequenz
1000 Hz
- Gewicht
800 g
Dokumente & Downloads
Datenblatt
Datenblatt 2802761 FESTO Endschalteranbau 8137097 SRBC-CA4-YR90-N-1-P-C2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802761 FESTO Endschalteranbau 8137097 SRBC-CA4-YR90-N-1-P-C2 1 St.
Beschreibung
Endschalteranbau SRBC-CA4-YR90-N-1-P-C2 Zulassung=(* RCM Mark, * c CSA us (OL)), (siehe Konformitätserklärung)=(* nach EU-EMV-Richtlinie, * nach EU-RoHS-RL), KC-Zeichen=KC-EMV, Werkstoffhinweis=RoHS konform, Safety Integrity Level (SIL)=SIL 2
