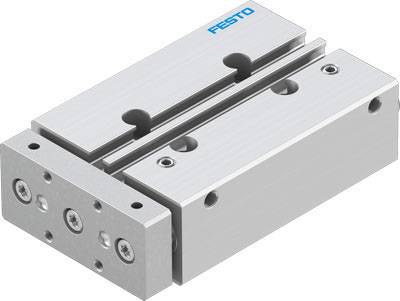

FESTO Führungszylinder 170829 DFM-12-50-P-A-GF Hublänge: 50 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
203,32 €
3
2% = 4,96 €
198,36 €
5
3% = 6,61 €
196,71 €
10
4% = 8,26 €
195,06 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (203,32 € / Stück)
203,32 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Führungszylinder DFM-12-50-P-A-GF
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Führungszylinder
- Hublänge
50 mm
- Betriebsdruck (max.)
10 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
170829
- Ausführung
Führungszylinder DFM-12-50-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=25 mm, Hub=50 mm, Kolben-Durchmesser=12 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
- Gewicht
544 g
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Kolbenstangen-Material
Stahl nicht rostend
- Kolbenstangen-Ø
12 mm
- Kraft (max.)
68 N
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1938220 FESTO Führungszylinder 170829 DFM-12-50-P-A-GF Hublänge: 50 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1938220 FESTO Führungszylinder 170829 DFM-12-50-P-A-GF Hublänge: 50 mm 1 St.
Beschreibung
Führungszylinder DFM-12-50-P-A-GFBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformProduktgewicht: 544 GWerkstoff Gehäuse: Aluminium-KnetlegierungBetriebsdruck: 2Symbol: 991737Werkstoff Dichtungen: NBRKonstruktiver Aufbau: FührungPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-KnetlegierungDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 50 MMKolben-Ø: 12 mmTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 51 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 68 NBewegte Masse: 246 GWerkstoff Kolbenstange: hochlegierter Stahl rostfreiReinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1Aufprallenergie in den Endlagen: 0.07 NMSchwerpunktsabstand der Nutzlast zur Jochplatte xs: 25 MMBetriebsart der Antriebseinheit: JochFührung: GleitführungMax. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 28 NAlternativanschlüsse: siehe ProduktzeichnungMax. Kraft Fy: 240 NMax. Kraft Fy statisch: 240 NMax. Kraft Fz: 240 NMax. Kraft Fz statisch: 240 NMax. Moment Mx: 4.92 NMMax. Moment Mx statisch: 4.92 NMMax. Moment My: 3.74 NMMax. Moment My statisch: 3.74 NMMax. Moment Mz: 3.74 NMMax. Moment Mz statisch: 3.74 NMMax. Geschwindigkeit: 0.8 M/SMax. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 0.73 NM
