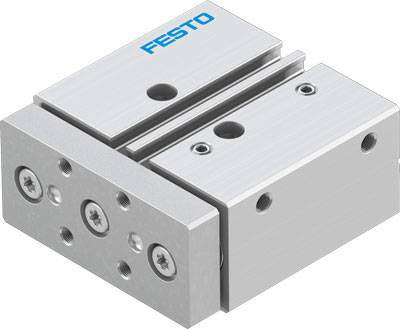

FESTO Führungszylinder 8118823 DFM-16-20-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
243,61 €
3
2% = 5,94 €
237,67 €
5
3% = 7,91 €
235,70 €
10
4% = 9,90 €
233,71 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (243,61 € / Stück)
243,61 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Alternativanschlüsse: siehe Produktzeichnung
- Aufprallenergie in den Endlagen: 0.15 J
- Betriebsart Antriebseinheit: Joch
- Betriebsdruck: 2 - 10 bar
- Betriebsdruck Mpa: 0.2 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse: 242 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Gleitführung
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 20 mm
- Kolben-Durchmesser: 16 mm
- Konstruktiver Aufbau: Führung
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 56 N
- Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 1.3 Nm
- Max. Geschwindigkeit: 0.8 m/s
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 507 g
- Schwerpunktsabstand der Nutzlast zur Jochplatte: 50 mm
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
- Umgebungstemperatur: -20 - 80 °C
- Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Führungszylinder
- Hublänge
20 mm
- Betriebsdruck (max.)
10 bar
- Durchmesser
16 mm
- Min. Gerätetemperatur
-20 °C
- Max. Gerätetemperatur
80 °C
- Herst.-Teilenr.
8118823
- Gewicht
507 g
- Baugröße
16
- Min. Betriebsdruck
2 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
16 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
56 N
- Luftanschluss
M5
- Material
Aluminium-Knetlegierung
- Medium
Druckluft
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2802916 FESTO Führungszylinder 8118823 DFM-16-20-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802916 FESTO Führungszylinder 8118823 DFM-16-20-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Beschreibung
Führungszylinder DFM-16-20-P-A-GF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=20 mm, Kolben-Durchmesser=16 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
