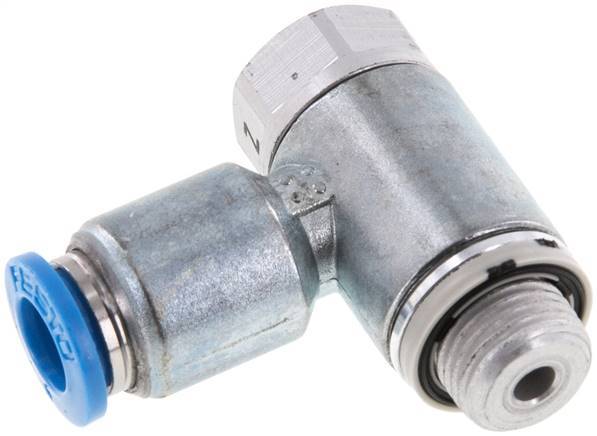

FESTO GRLZ-1/8-QS-6-D, Drossel-Rückschlagventil, P/n: 193158
Hst.-Teile-Nr.:
Bestell-Nr.:
36 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 7
Gesamt
118,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Ventilfunktion: Zuluft-Drossel-Rückschlagfunktion
- Pneumatischer Anschluss 1: QS-6
- Pneumatischer Anschluss 2: G1/8
- Einstellelement: Schlitzschraube
- Befestigungsart: einschraubbar
- Normalnenndurchfluss in Drosselrichtung: 185 l/min
- Normalnenndurchfluss in Rückschlagrichtung in l/min (Spanne): 160, 240
- Umgebungstemperatur in °C (Spanne): -10, 60
- Maritime Klassifizierung: siehe Zertifikat
- Einbaulage: beliebig
- Betriebsdruck kompletter Temperaturbereich in bar (Spanne): 0.2, 10
- Normaldurchfluss in Drosselrichtung 0,6->0 MPa (6->0 bar, 87->0 psi): 340 l/min
- Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) in l/min (Spanne): 390, 460
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Mediumstemperatur in °C (Spanne): -10, 60
- Nenn-Anziehdrehmoment: 3 Nm
- Toleranz zum Nenn-Anziehdrehmoment: ± 10 %
- Produktgewicht: 22 g
- Werkstoff Einschraubzapfen: Aluminium-Knetlegierung
- Werkstoffhinweis: RoHS konform
- Werkstoff Dichtungen: NBR
- Werkstoff Lösering: POM
- Werkstoff Regulierschraube: Messing
- Werkstoff Schwenkanschluss: chromatiert,Zink-Druckguss
- Dokumente: Datenblatt zu 193158
- Artikelzustand: Neu
- Einzelgewicht: 0.022 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84812090
- RoHS konform: Ja
- Hersteller: Festo
- Produkt-Art
Drosselrückschlagventil
- Ausführung
Zuluftdrosselung. mit Schwenkanschluss. Ventilfunktion: Zuluft-Drossel-Rückschlagfunktion
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
193158
- Anschluss
Pneumatischer Anschluss 1=QS-6. Pneumatischer Anschluss 2=G1/8. Schwenkanschluss
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
0.2 bar
- Betriebsdruck-Bereich
0.2 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- UKCA
nicht relevant
Beschreibung
Drossel-Rückschlagventil GRLZ-1/8-QS-6-D für Zuluftdrosselung, mit Schwenkanschluss. Ventilfunktion=Zuluft-Drossel-Rückschlagfunktion, Pneumatischer Anschluss 1=QS-6, Pneumatischer Anschluss 2=G1/8, Einstellelement=Schlitzschraube, Befestigungsart=einschraubbar
