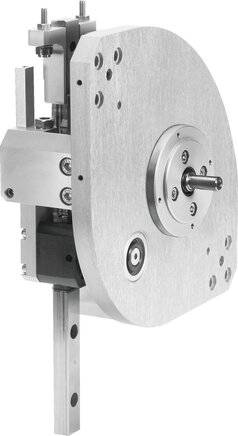

Name: FESTO HSW-12-AS, Handlingmodul, P/n: 540232
Brand: FESTO
SKU: 922705960
Availability: BackOrder

FESTO HSW-12-AS, Handlingmodul, P/n: 540232-0

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch FAMAGA GROUP GmbH & Co. KG

Anzahl

Stück

Gesamt

3.937,88 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Arbeitshub in mm (Spanne): 15, 25
Baugröße: 12
Max. Linearhub bei 90° Schwenkwinkel: 142/142 mm
Z-Hub in mm (Spanne): 80, 100
Dämpfung: Geräuschdämpfung über Puffer
Einbaulage: beliebig
Konstruktiver Aufbau: Antriebsschaft,Linearführung plus Drehlagerung,zwangsgeführter Bewegungsablauf
Positionserkennung: für Näherungsschalter
Wiederholgenauigkeit Endlagen: +/-0,02 mm
Umgebungstemperatur in °C (Spanne): 0, 60
Max. Antriebsmoment am Antriebsschaft: 12.25 Nm
Max. Axialkraft am Antriebsschaft: 18 N
Max. Moment Mx: 1.5 Nm
Max. Moment My: 1.5 Nm
Max. Moment Mz: 1.5 Nm
Maximale Nutzlast: 1 kg
Max. Radialkraft am Antriebsschaft: 45 N
Max. Prozesskraft in Y-Richtung: 35 N
Produktgewicht: 2800 g
Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
Werkstoffhinweis: Kupfer- und PTFE-frei
Werkstoff Anschläge: hochlegierter Stahl
Werkstoff Federdruckstück: hochlegierter Stahl
Werkstoff Grundplatte: Aluminium-Knetlegierung,eloxiert
Werkstoff Halter: Aluminium-Knetlegierung,eloxiert
Werkstoff Kreuzführung: Vergütungsstahl
Werkstoff Schwenkhebel: Einsatzstahl,brüniert
Werkstoff Kulissen: Einsatzstahl,gehärtet
Werkstoff Sensorschiene: Aluminium-Knetlegierung,eloxiert
Werkstoff Steg: Aluminium-Knetlegierung,eloxiert
Werkstoff Stellschraube: hochlegierter Stahl
Dokumente: Datenblatt zu 540232
Artikelzustand: Neu
Einzelgewicht: 2.8 kg
Ursprungsland**: DE
Zolltarifnummer: 84799070
RoHS konform: Ja
Hersteller: Festo

Ausführung: HSW-12-AS

Max. Betriebstemperatur: 60 °C

Einsatz-Gebiet(e): Pick and Place zum Umpositionieren von Teilen im 90° Winkel

Min. Betriebstemperatur: 0 °C

Gewicht: 2800 g

UKCA: nicht relevant

Beschreibung

Handlingmodul HSW-12-AS Pick and Place zum Umpositionieren von Teilen im 90° Winkel, antriebslos mit Lagerung und Schaft. Arbeitshub=15 - 25 mm, Baugröße=12, Max. Linearhub bei 90° Schwenkwinkel=142/142 mm, Z-Hub=80 - 100 mm, Dämpfung=Geräuschdämpfung über Puffer
