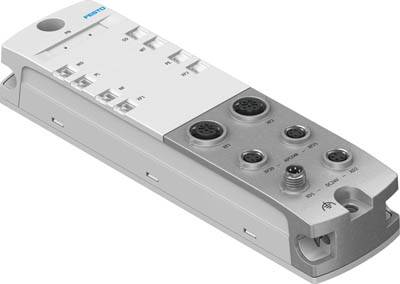

FESTO Interface 8086607 CPX-AP-I-PN-M12 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
449,58 €
3
2% = 10,96 €
438,62 €
5
3% = 14,61 €
434,97 €
10
4% = 18,26 €
431,32 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (449,58 € / Stück)
449,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Abmessungen B x L x H: 45 mm x 170 mm x 35 mm
- Befestigungsart: mit Durchgangsbohrung - auf Hutschiene mit Zubehör
- Diagnose per Bus: Abschaltung Last - APDD ungültig - Kommunikation zu AP-Modul unterbrochen - Überspannung Elektronik/Sensoren - Überspannung Last - Unterspannung Elektronik/Sensoren - Unterspannung Last
- Diagnose per interner Kommunikation: Fehler Modul - Kurzschluss/Überlast Ausgang - Kurzschluss/Überlast Sensorversorgung - Unterspannung Lastversorgung
- Diagnose per LED: Netzwerkfehler - Spannungsversorgung Elektronik/Sensoren - Spannungsversorgung Last - Wartung erforderlich - Systemdiagnose - Diagnose pro Modul
- Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren: typisch 80 mA
- Eigenstromaufnahme bei Nennbetriebsspannung Last: typisch 5 mA
- Feldbus Schnittstelle: Ethernet
- Feldbus-Schnittstelle, Anschlussart: 2x Dose
- Feldbus-Schnittstelle, Anschlusstechnik: M12x1, D-codiert nach EN 61076-2-101
- Feldbus-Schnittstelle, Anzahl Pole/Adern: 4
- Feldbus-Schnittstelle, galvanische Trennung: ja
- Feldbus-Schnittstelle, Protokoll: PROFINET IRT - PROFINET RT
- Feldbus-Schnittstelle, Übertragungsrate: 100 Mbit/s
- Hinweis zur Betriebsspannung: SELV/PELV Netzteile erforderlich - Spannungsabfall beachten
- Hinweis zur max. Leitungslänge: Spannungsversorgung gemäß Nennspannung
- Hinweis zur Schutzart: ungenutzte Anschlüsse verschlossen
- KC-Zeichen: KC-EMV
- Kommunikations-Schnittstelle, Anschlussart: 2x Dose
- Kommunikations-Schnittstelle, Anschlusstechnik: M8x1, D-codiert nach EN 61076-2-114
- Kommunikations-Schnittstelle, Anzahl Pole/Adern: 4
- Kommunikations-Schnittstelle, Funktion: Systemkommunikation XF20 OUT / XF21 OUT
- Kommunikations-Schnittstelle, Protokoll: AP-COM
- Kommunikations-Schnittstelle, Schirmung: ja
- Konfigurations-Unterstützung: GSDML-Datei
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Lagertemperatur: -40 - 70 °C
- Max. Leitungslänge: 50 m Systemkommunikation
- Max. Stromversorgung: 2 x 4 A (externe Sicherung erforderlich)
- Max. Adressvolumen Ausgänge: 1024 Byte
- Max. Adressvolumen Eingänge: 1024 Byte
- Max. Anzahl Module: 80
- Nennbetriebsspannung DC Ausgänge: 24 V
- Nennbetriebsspannung DC Elektronik/Sensoren: 24 V
- Netzausfallüberbrückung: 10 ms
- Produktgewicht: 186 g
- Relative Luftfeuchtigkeit: 5 - 95 % - nicht kondensierend
- Schutzart: IP65 - IP67
- Spannungsversorgung, Anschlussart: Stecker
- Spannungsversorgung, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
- Spannungsversorgung, Anzahl Pole/Adern: 4
- Spannungsversorgung, Funktion: Elektronik/Sensoren und Last kommend
- Spannungsweiterleitung, Anschlussart: Dose
- Spannungsweiterleitung, Anschlusstechnik: M8x1, A-codiert nach EN 61076-2-104
- Spannungsweiterleitung, Anzahl Pole/Adern: 4
- Spannungsweiterleitung, Funktion: Elektronik/Sensoren und Last gehend
- UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMV
- Umgebungstemperatur: -20 - 50 °C
- Verpolungsschutz: ja
- Werkstoff Gehäuse: PA - PC - Zink-Druckguss, vernickelt
- Werkstoff O-Ring: FPM
- Werkstoffhinweis: RoHS konform
- Zulässige Spannungsschwankungen Elektronik/Sensoren: ± 25 %
- Zulässige Spannungsschwankungen Last: ± 25 %
- Zulassung: RCM Mark
- Produkt-Art
Interface
- Ausführung
CPX-AP-I-PN-M12
- Herst.-Teilenr.
8086607
- Länge
170 mm
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
-20 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2801991 FESTO Interface 8086607 CPX-AP-I-PN-M12 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801991 FESTO Interface 8086607 CPX-AP-I-PN-M12 1 St.
Beschreibung
PROFINET Interface CPX-AP-I-PN-M12 Abmessungen B x L x H=45 mm x 170 mm x 35 mm, Diagnose per LED=(* Diagnose pro Modul, * Netzwerkfehler, * Spannungsversorgung Elektronik/Sensoren, * Spannungsversorgung Last, * Systemdiagnose, * Wartung erforderlich), Diagnose per Bus=(* Abschaltung Last, * Überspannung Last, * Unterspannung Last, * Überspannung Elektronik/Sensoren, * Unterspannung Elektronik/Sensoren, * APDD ungültig, * Kommunikation zu AP-Modul unterbrochen), Diagnose per interner Kommunikation=(* Fehler Modul, * Kurzschluss/Überlast Ausgang, * Kurzschluss/Überlast Sensorversorgung, * Unterspannung Lastversorgung), Konfigurations-Unterstützung=GSDML-Datei
