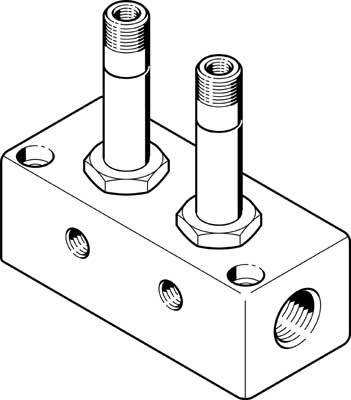

Abbildung ähnlich

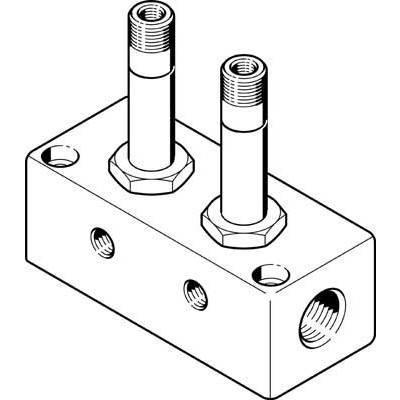

Abbildung ähnlich
FESTO Magnetventil 6686 BMCH-2-3-1/8 G 1/8 Nennweite (Details) 2.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Befestigungsart: mit Durchgangsbohrung
- Betätigungsart: elektrisch
- Betriebsdruck: -0.95 - 7 bar
- Betriebsdruck Mpa: -0.095 - 0.7 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Dichtprinzip: weich
- Elektrischer Anschluss: Stecker
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Sitzventil mit Rückstellfeder
- Leistungsaufnahme Anzug: 30 W
- Leistungsaufnahme Halten: 22 W
- Max. Anzahl der Ventilplätze: 2
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 2.5 mm
- Normalnenndurchfluss: 160 l/min
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Produktgewicht: 680 g
- Rückstellart: mechanische Feder
- Schutzart: IP65
- Steuerart: direkt
- Umgebungstemperatur: -5 - 40 °C
- Ventilfunktion: 2x3/2 geschlossen monostabil
- Werkstoff Gehäuse: Aluminium
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Medien-Temperatur Bereich
-10 bis +60 °C
- Herst.-Teilenr.
6686
IP65
- Gehäusematerial
Aluminium
- Anschluss
G 1/8
- Betriebsdruck (max.)
7 bar
- Betriebsdruck (min.)
-0.95 bar
- Betätigung
elektrisch
- Nennweite
2.5 mm
- Max. Durchfluss
160 l/min
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-5 °C
- Gewicht
680 g
- Produkt-Art
Magnetventil
Dokumente & Downloads
Datenblatt
Datenblatt 2800616 FESTO Magnetventil 6686 BMCH-2-3-1/8 G 1/8 Nennweite (Details) 2.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800616 FESTO Magnetventil 6686 BMCH-2-3-1/8 G 1/8 Nennweite (Details) 2.5 mm 1 St.
Beschreibung
Magnetventil BMCH-2-3-1/8 Ventilfunktion=2x3/2 geschlossen monostabil, Betätigungsart=elektrisch, Normalnenndurchfluss=160 l/min, Betriebsdruck Mpa=-0,095 - 0,7 MPa, Betriebsdruck=-0,95 - 7 bar
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
