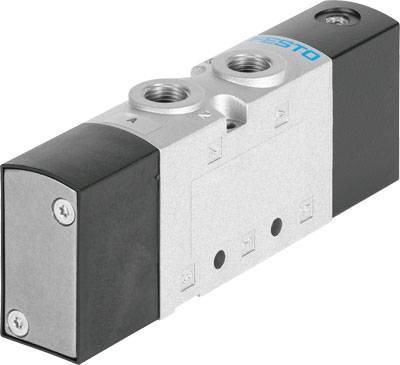

FESTO Pneumatikventil VUWS-LT20-M52-M-G18 577527 2.5 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Verkauf und Versand:
versandkostenfrei ab 84,03 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
57,25 €
zzgl. MwSt.
3,36 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Abluftfunktion: drosselbar
- Anschluss Atmungsöffnung: nicht gefasst
- Anschluss Steuerluft 14: M5
- Befestigungsart: mit Durchgangsbohrung - wahlweise: - auf Anschlussleiste
- Betätigungsart: pneumatisch
- Betriebsdruck: 2.5 - 10 bar
- Betriebsdruck Mpa: 0.25 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Handhilfsbetätigung: keine
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Teller-Sitz
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 5 mm
- Normalnenndurchfluss: 500 l/min
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Pneumatischer Anschluss 4: G1/8
- Pneumatischer Anschluss 5: G1/8
- Produktgewicht: 173 g
- Rückstellart: mechanische Feder
- Schaltzeit aus: 14 ms
- Schaltzeit ein: 10 ms
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Steuerart: direkt
- Steuerdruck: 2.5 - 10 bar
- Steuerdruck MPa: 0.25 - 1 MPa
- Steuerluftversorgung: intern
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Strömungsrichtung: nicht reversibel
- Überdeckung: negative Überdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 5/2 monostabil
- Ventilgröße: 21 mm
- Werkstoff Dichtungen: HNBR - NBR - TPE-U(PU)
- Werkstoff Gehäuse: Aluminium-Druckguss - lackiert
- Werkstoff Schrauben: Stahl, verzinkt
- Werkstoffhinweis: RoHS konform
- Zulassung: c UL us - Recognized (OL)
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Pneumatikventil
- Ausführung
Teller-Sitz
- Herst.-Teilenr.
577527
- Anschluss
G1/8
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
2.5 bar
- Betriebsdruck-Bereich
2.5 bis 10 bar
- Gehäusematerial
Aluminium Druckguss
- Funktion
drosselbar
- Dichtungsmaterial
HNBR
NBR
TPE-U(PU)
- Betätigung
pneumatisch
- Nennweite
5 mm
- Max. Durchfluss
500 l/min
- Gewicht
173 g
Dokumente & Downloads
Datenblatt
Datenblatt 2801968 FESTO Pneumatikventil VUWS-LT20-M52-M-G18 577527 2.5 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801968 FESTO Pneumatikventil VUWS-LT20-M52-M-G18 577527 2.5 bis 10 bar 1 St.
Beschreibung
Pneumatikventil VUWS-LT20-M52-M-G18 Ventilfunktion=5/2 monostabil, Betätigungsart=pneumatisch, Ventilgröße=21 mm, Normalnenndurchfluss=500 l/min, Betriebsdruck Mpa=0,25 - 1 MPa
