FESTO Schwenk-Lineareinheit 556490 DSL-25-100-270-CC-A-S20-B Hublänge: 100 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.649,50 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
1.451,10 €
zzgl. MwSt.
Highlights & Details

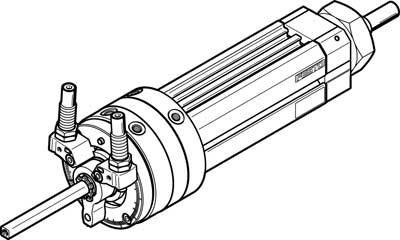

Schwenk-Lineareinheit DSL-25-100-270-CC-A-S20-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
100 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
556490
- Ausführung
Schwenk-Lineareinheit DSL-25-100-270-CC-A-S20-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=10 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=100 mm, Kolben-Durchmesser=25 mm, Schwenkwinkel=0 - 246 deg
- Gewicht
1610 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
M5
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
25 mm
- Kraft (max.)
246 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944888 FESTO Schwenk-Lineareinheit 556490 DSL-25-100-270-CC-A-S20-B Hublänge: 100 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944888 FESTO Schwenk-Lineareinheit 556490 DSL-25-100-270-CC-A-S20-B Hublänge: 100 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-25-100-270-CC-A-S20-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 1610 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991269Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-KnetlegierungDämpfungswinkel: 10 DEGEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 1 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 5 NMHub: 100 MMKolben-Ø: 25 mmVarianten: Durchgehende, hohle KolbenstangeVerdrehsicherung/Führung: gleitgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 173.5 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 246 NGewichtszuschlag pro 10 mm Hub: 67 GGrundgewicht bei 0 mm Hub: 1610 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 0.1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.0016 KGYFeinjustage: -3 DEG
