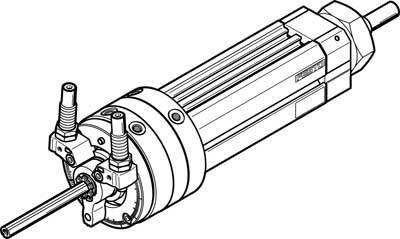

FESTO Schwenk-Lineareinheit 556673 DSL-25-80-270-CC-A-S2-KF-B Hublänge: 80 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.958,04 €
3
2% = 47,72 €
1.910,32 €
5
3% = 63,63 €
1.894,41 €
10
4% = 79,54 €
1.878,50 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.958,04 € / Stück)
1.958,04 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Schwenk-Lineareinheit DSL-25-80-270-CC-A-S2-KF-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
80 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
556673
- Ausführung
Schwenk-Lineareinheit DSL-25-80-270-CC-A-S2-KF-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=10 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=80 mm, Kolben-Durchmesser=25 mm, Schwenkwinkel=0 - 246 deg
- Gewicht
1750 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
M5
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
25 mm
- Kraft (max.)
248 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944961 FESTO Schwenk-Lineareinheit 556673 DSL-25-80-270-CC-A-S2-KF-B Hublänge: 80 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944961 FESTO Schwenk-Lineareinheit 556673 DSL-25-80-270-CC-A-S2-KF-B Hublänge: 80 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-25-80-270-CC-A-S2-KF-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 1750 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991268Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-KnetlegierungDämpfungswinkel: 10 DEGEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 1 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 5 NMHub: 80 MMKolben-Ø: 25 mmVarianten: Durchgehende KolbenstangeVerdrehsicherung/Führung: kugelgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 173.5 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 248 NGewichtszuschlag pro 10 mm Hub: 67 GGrundgewicht bei 0 mm Hub: 1750 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 0.1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.0016 KGYFeinjustage: -3 DEG
