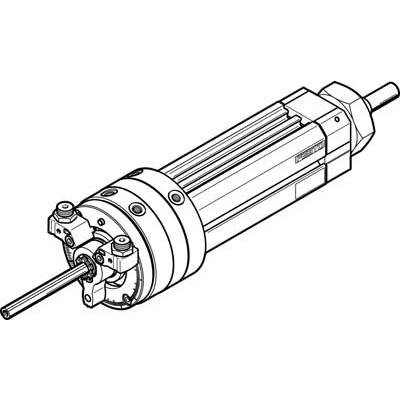

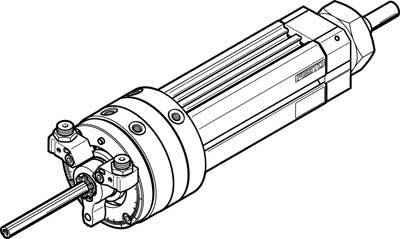

FESTO Schwenk-Lineareinheit 556759 DSL-40-125-270-P-A-S20-KF-B Hublänge: 125 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
2.831,71 €
3
2% = 69,02 €
2.762,69 €
5
3% = 92,02 €
2.739,69 €
10
4% = 115,03 €
2.716,68 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (2.831,71 € / Stück)
2.831,71 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Schwenk-Lineareinheit DSL-40-125-270-P-A-S20-KF-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
125 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium
- Herst.-Teilenr.
556759
- Ausführung
Schwenk-Lineareinheit DSL-40-125-270-P-A-S20-KF-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Einstellbereich Schwenkwinkel=0 - 270 deg, Hub=125 mm, Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 272 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
- Gewicht
5200 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
40 mm
- Kraft (max.)
603 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1946529 FESTO Schwenk-Lineareinheit 556759 DSL-40-125-270-P-A-S20-KF-B Hublänge: 125 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1946529 FESTO Schwenk-Lineareinheit 556759 DSL-40-125-270-P-A-S20-KF-B Hublänge: 125 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-40-125-270-P-A-S20-KF-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 5200 GWerkstoff Gehäuse: AluminiumBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991269Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: G1/8Werkstoff Deckel: Aluminium-KnetlegierungEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 2 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 20 NMHub: 125 MMKolben-Ø: 40 mmVarianten: Durchgehende, hohle KolbenstangeVerdrehsicherung/Führung: kugelgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 495 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 603 NGewichtszuschlag pro 10 mm Hub: 175 GGrundgewicht bei 0 mm Hub: 5200 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.00024 KGYFeinjustage: -6 DEG
