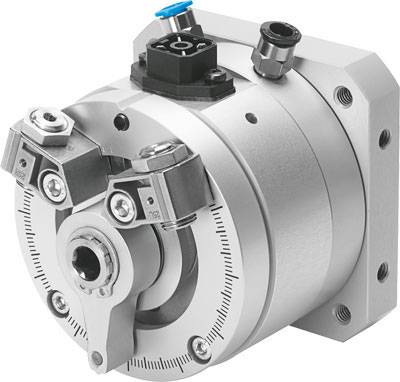

FESTO Schwenkantrieb 561691 DSMI-40-270-A-B Gehäusematerial: Aluminium-Knetlegierung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.446,48 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
2.298,32 €
1.936,97 €
zzgl. MwSt.
Highlights & Details
Technische Daten
- Schwenkwinkel: 272 deg
- Konstruktiver Aufbau: Antriebswelle kugelgelagert, Schwenkflügel
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [6:4:4]
- Produkt-Art
Schwenkantrieb
- Durchmesser
40 mm
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
561691
- Ausführung
DSMI-40-270-A-B
- Gewicht
3950 g
- Anschluss
G1/8
- Baugröße
40
- Betriebsmedium
Druckluft
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
40 mm
- Material
Aluminium-Knetlegierung
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2120932 FESTO Schwenkantrieb 561691 DSMI-40-270-A-B Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2120932 FESTO Schwenkantrieb 561691 DSMI-40-270-A-B Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Schwenkantrieb DSMI-40-270-A-B mit integriertem Wegmesssystem. Zusätzliche Abfrage der Endlagenposition mittels Näherungsschalter vom Typ SME/SMT-10F-...-KL möglich. Einstellbereich Schwenkwinkel=0 - 270 deg, Hubreduzierung in den Endlagen=5 °, kleinster Positionierhub=(* 5° bei Positionieren, * 15° bei Soft Stop), Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 272 deg
