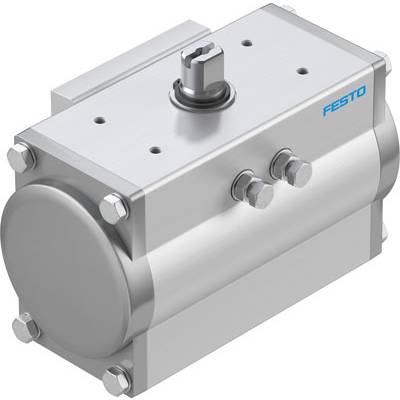

FESTO Schwenkantrieb 8065336 DFPD-40-RP-180-RD-F0507 Gehäusematerial: Aluminium-Knetlegierung 1 St. kaufen

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (189,71 € / Stück)

189,71 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm: VDI/VDE 3845 Größe AA 1
ATEX-Kategorie Gas: II 2G
ATEX-Kategorie Staub: II 2D
Baugröße Stellantrieb: 40
Betriebsdruck: 29 - 116 psi
Betriebsdruck Mpa: 0.2 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel: 38.3 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel: 38.3 Nm
Einbaulage: beliebig
Ex-Umgebungstemperatur: -20°C <= Ta <= +80°C
Ex-Zündschutzart Gas: Ex h IIC T4 Gb X
Ex-Zündschutzart Staub: Ex h IIIC T105°C Db X
Flanschbohrbild: F0507
Funktionsweise: doppeltwirkend
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich) - Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur
Hinweis zum Drehmoment: Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.
Komponente geeignet für Sicherheitsfunktionen: Sicherheitsbauteil
Konstruktiver Aufbau: Zahnstange/Ritzel
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Lagertemperatur: -20 - 60 °C
Luftverbrauch bei 0,6 MPa 6 bar, 87 psi pro Zyklus 0°-Nennschwenkwinkel-0°: 5.2 l
Maritime Klassifizierung: siehe Zertifikat
Mean Time to Failure dangerous MTTFd: 1126 Jahre
Nennbetriebsdruck: 5.5 bar
Nennbetriebsdruck psi: 79.75 psi
Norm Anschluss zur Armatur: ISO 5211
PFD Probability of Failure on Demand: 0.00142
Pneumatischer Anschluss: G1/8
Produktgewicht: 2608 g
Safety Integrity Level SIL: Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand - bis SIL 1 high demand mode - bis SIL 3 in redundanter Architektur
Schließrichtung: rechtsschließend
Schwenkwinkel: 180 deg
Sicherheitsfunktion: Ausf. Arbeitshub in definierter Zeit
UKCA-Zeichen siehe Konformitätserklärung: nach UK EX Vorschriften
Umgebungstemperatur: -20 - 80 °C
Ventilanschluss entspricht Norm: VDI/VDE 3845 (NAMUR)
Verstellbereich Endlage bei 0°: -5 - 5 deg
Verstellbereich Endlage bei Nennschwenkwinkel: -5 - 5 deg
Wellenanschluss: T14
Wellenanschluss Tiefe: 16 mm
Werkstoff Anschlussplatte: Alu-Knetlegierung, eloxiert
Werkstoff Deckel: Alu-Druckguss, beschichtet
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
Werkstoff Kolben: Aluminium-Druckguss
Werkstoff Lager: POM
Werkstoff Nocke: hochlegierter Stahl rostfrei
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Werkstoff Welle: Stahl, vernickelt
Werkstoffhinweis: RoHS konform
Zertifikat ausstellende Stelle: DNVGL TAP00001CE - TÜV Rheinland 968/V 1106.00/19
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 SIL: Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand - bis SIL 1 high demand mode - bis SIL 3 in redundanter Architektur

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Schwenkantrieb

Betriebsdruck (max.): 8 bar

Material (Details): Alu-Knetlegierung. eloxiert

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 8065336

Ausführung: doppeltwirkend. konstruktiver Aufbau Zahnstange-Ritzel

Gewicht: 2608 g

Anschluss: T14

Baugröße: 40

Betriebsdruck (min.): 2 bar

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/8"

Gehäusematerial: Aluminium-Knetlegierung

Kolbenstangen-Material: Aluminium Druckguss

Luftanschluss: G1/8

Material: Aluminium-Knetlegierung

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

Dokumente & Downloads

Datenblatt

Datenblatt 2800029 FESTO Schwenkantrieb 8065336 DFPD-40-RP-180-RD-F0507 Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2800029 FESTO Schwenkantrieb 8065336 DFPD-40-RP-180-RD-F0507 Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Schwenkantrieb DFPD-40-RP-180-RD-F0507 doppeltwirkend, konstruktiver Aufbau Zahnstange-Ritzel, Anschlussbild nach NAMUR VDI/VDE 3845 zur Montage von Magnetventilen, Stellungsrückmeldern und Stellungsreglern, Normanschluss zur Armatur ISO 5211. Baugröße Stellantrieb=40, Flanschbohrbild=F0507, Schwenkwinkel=180 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei Nennschwenkwinkel=-5 - 5 deg
