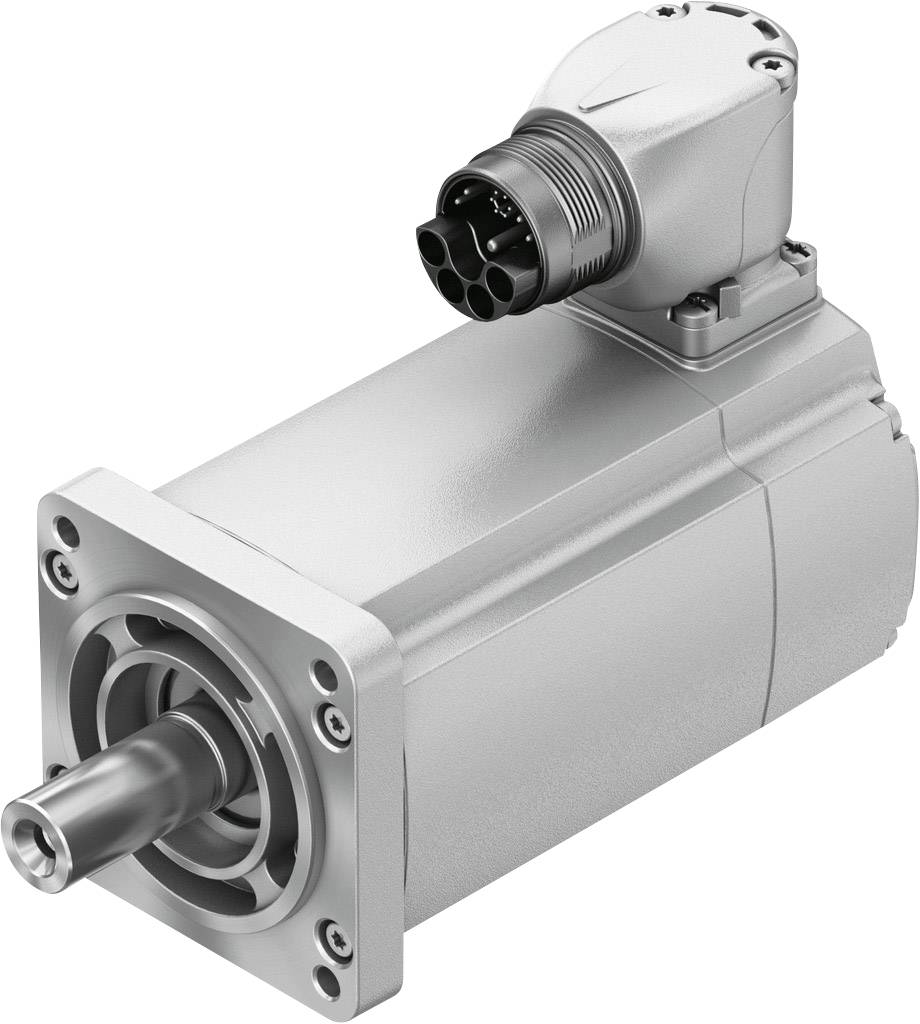

FESTO Servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
965,55 €
3
2% = 23,53 €
942,02 €
5
3% = 31,38 €
934,17 €
10
4% = 39,22 €
926,33 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (965,55 € / Stück)
965,55 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Lagertemperatur: -20 °C - +70 °C
- Relative Luftfeuchtigkeit: 0 - 90 %
- Hinweis zur Umgebungstemperatur: bis 80°C mit Derating -1.5 %/°C
- Max. Aufstellhöhe: 4.000 m
- Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1 % pro 100 m
- Max. Wicklungstemperatur: 155 °C
- Bemessungsklasse nach EN 60034-1: S1
- Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
- Motorbauform nach EN 60034-7: IM B5, IM V1, IM V3
- Einbaulage: beliebig
- Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR, IP65 Motorwelle mit RWDR, IP67 für Motorgehäuse inklusive Anschlusstechnik
- Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955: N
- Wuchtgüte: G 2.5
- Rastmoment: 1 % vom Spitzendrehmoment
- Lebensdauer Lager bei Nennbedingungen: 20.000 h
- Schnittstellencode Motor Out: 60P
- Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M23x1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
- Verschmutzungsgrad: 2
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Wicklungsschaltart: Stern innen
- Polpaarzahl: 5
- Stillstandsdrehmoment: 0.66 Nm
- Spitzendrehmoment: 1.6 Nm
- Max. Drehzahl: 12.500 1/min
- Max. mechanische Drehzahl: 16.000 1/min
- Dauerstillstandsstrom: 1.6 A
- Spitzenstrom: 5.4 A
- Motorkonstante: 0.41 Nm/A
- Stillstandsdrehmomentkonstante: 0.49 Nm/A
- Spannungskonstante Phase-Phase: 29.9 mVmin
- Wicklungswiderstand Phase-Phase: 11.7 Ohm
- Wicklungsinduktivität Phase-Phase: 21 mH
- Wicklung Längsinduktivität Ld (Phase): 13 mH
- Wicklung Querinduktivität Lq (Phase): 15.5 mH
- Elektrische Zeitkonstante: 2.1 ms
- Thermische Zeitkonstante: 41 min
- Thermischer Widerstand: 1.5 K/W
- Messflansch: 250 x 250 x 15 mm, Stahl
- Gesamtabtriebsträgheitsmoment: 0.257 kgcm²
- Zulässige axiale Wellenbelastung: 70 N
- Zulässige radiale Wellenbelastung: 350 N
- Rotorlagegeber: Encoder absolut single turn
- Rotorlagegeber Herstellerbezeichnung: ECI 1118
- Rotorlagegeber absolut erfassbare Umdrehungen: 1
- Rotorlagegeber Schnittstelle: EnDat 22
- Rotorlagegeber Messprinzip: induktiv
- Rotorlagegeber Betriebsspannung DC: 5 V
- Rotorlagegeber Betriebsspannungsbereich: 3.6 V/DC - 14 V/DC
- Rotorlagegeber Positionswerte pro Umdrehung: 262.144
- Rotorlagegeber Auflösung: 18 Bit
- Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 ... 120 arcsec
- Haltemoment Bremse: 2.5 Nm
- Betriebsspannung DC Bremse: 24 V
- Stromaufnahme Bremse: 0.46 A
- Lüftstrom Bremse: 0.33 A
- Haltestrom Bremse: 0.33 A
- Leistungsaufnahme Bremse: 11 W
- Spulenwiderstand Bremse: 52.4 Ohm
- Spuleninduktivität Bremse: 700 mH
- Trennzeit Bremse: 35 ms
- Schließzeit Bremse: 10 ms
- Ansprechverzug DC Bremse: 2 ms
- Max. Leerlaufdrehzahl Bremse: 10.000 1/min
- Max. Reibarbeit Bremse: 5.600 J
- Massenträgheitsmoment Bremse: 0.074 kgcm²
- Halte-Moment
0.66 Nm
- Max. Phasen-Strom
5.4 A
- Herst.-Teilenr.
5242202
- Typ
EMMT-AS-60-S-HS-RSB
IP40
- Schnittstellen
Serielle Schnittstelle
- Nennstrom
1.4 A
- Nennspannung
565 V
- Nennleistung
190 W
- Drehzahl
3000 U/min
- Nenndrehmoment
0.6 Nm
- Pole
15
- Protokoll
EnDat 2.2
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-15 °C
- Gewicht
1500 g
- UKCA
Ja
- Produkt-Art
Servomotor
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2207829 FESTO Servomotor 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A
Beschreibung
• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos
• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)
• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
