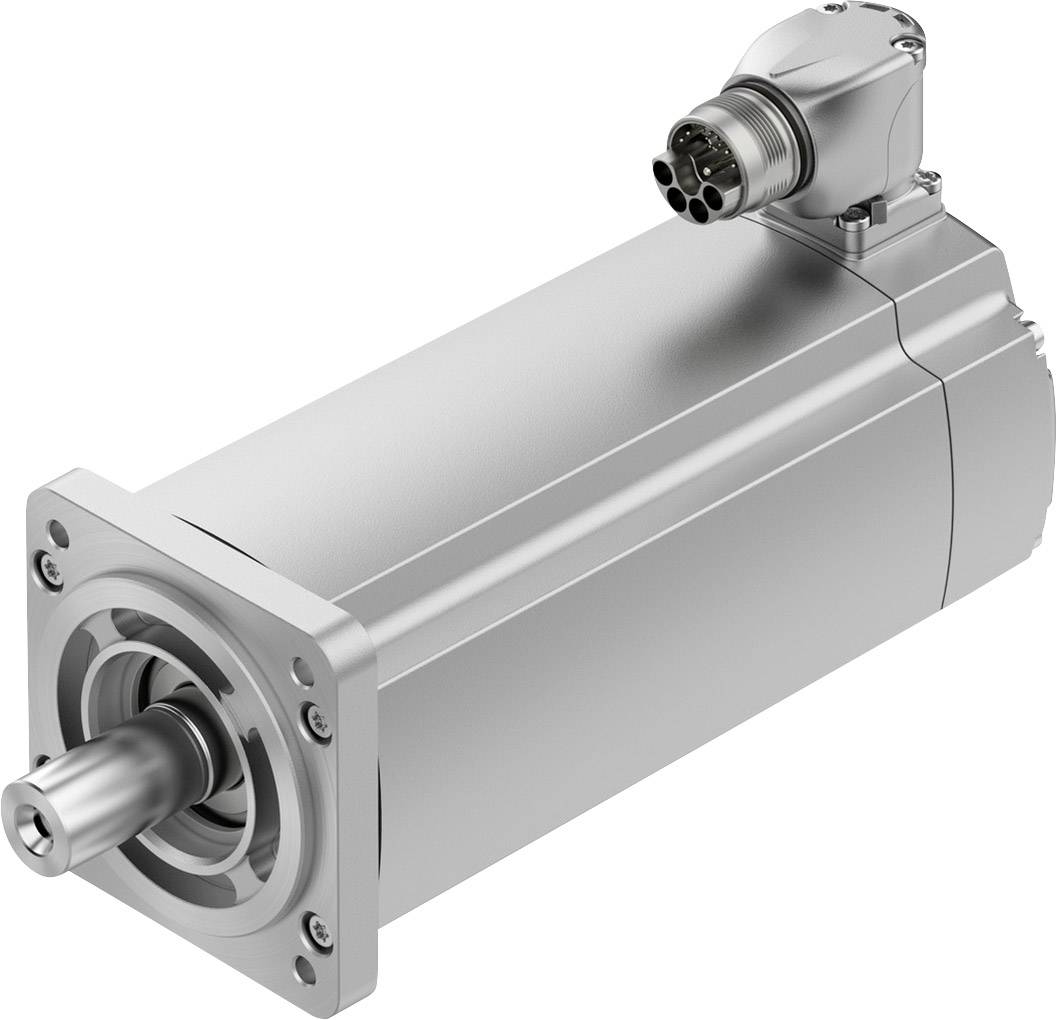

FESTO Servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.163,87 €
3
2% = 28,37 €
1.135,50 €
5
3% = 37,83 €
1.126,04 €
10
4% = 47,28 €
1.116,59 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.163,87 € / Stück)
1.163,87 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Umgebungstemperatur: -15 ... 40 °C
- Lagertemperatur: -20 ... 70 °C
- Max. Aufstellhöhe: 4.000 m
- Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1,0% pro 100 m
- Relative Luftfeuchtigkeit: 0 - 90 %
- Wärmeklasse nach EN 60034-1: F
- Max. Wicklungstemperatur: 155 °C
- Bemessungsklasse nach EN 60034-1: S1
- Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
- Motorbauform nach EN 60034-7: IM B5
- IM V1
- IM V3
- Einbaulage: beliebig
- Schutzart: IP40
- Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR
- IP65 Motorwelle mit RWDR
- IP67 für Motorgehäuse inklusive Anschlusstechnik
- Rastmoment: < 1,0% vom Spitzendrehmoment
- Lebensdauer Lager bei Nennbedingungen: 20.000 h
- Schnittstellencode Motor Out: 80P
- Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M23x1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
- Verschmutzungsgrad: 2
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Wicklungsschaltart: Stern innen
- Polpaarzahl: 5
- Stillstandsdrehmoment: 2.6 Nm
- Nenndrehmoment: 2.2 Nm
- Spitzendrehmoment: 6.4 Nm
- Max Drehzahl: 6150 1/min
- Max mechanische Drehzahl: 14000 1/min
- Nennleistung Motor: 690 W
- Dauerstillstandsstrom: 4.9 A
- Motorkonstante: 0.54 Nm/A
- Stillstandsdrehmomentkonstante: 0.62 Nm/A
- Spannungskonstante Phase-Phase: 37.3 mVmin
- Wicklungswiderstand Phase-Phase: 2.04 Ohm
- Wicklungsinduktivität Phase-Phase: 8.9 mH
- Wicklung Längsinduktivität Ld (Phase): 5.4 mH
- Wicklung Querinduktivität Lq (Phase): 6.6 mH
- Elektrische Zeitkonstante: 6.5 ms
- Thermische Zeitkonstante: 45 min
- Thermischer Widerstand: 0.78 K/W
- Messflansch: 250 x 250 x 15 mm
- Gesamtabtriebsträgheitsmoment: 2.07 kgcm2
- Produktgewicht: 3360 g
- Zulässige axiale Wellenbelastung: 120 N
- Zulässige radiale Wellenbelastung: 620 N
- Rotorlagegeber absolut erfassbare Umdrehungen: 1
- Rotorlagegeber Schnittstelle: EnDat 22
- Rotorlagegeber Messprinzip: induktiv
- Rotorlagegeber Betriebsspannung DC: 5 V
- Rotorlagegeber Betriebsspannungsbereich DC: 3.6 ... 14 V
- Rotorlagegeber Positionswerte pro Umdrehung: 262.144
- Rotorlagegeber Auflösung: 18 Bit
- Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 ... 120 arcsec
- Haltemoment Bremse: 4.5 Nm
- Betriebsspannung DC Bremse: 24 V
- Stromaufnahme Bremse: 0.5 A
- Lüftstrom Bremse: 0.37 A
- Haltestrom Bremse: 0.37 A
- Leistungsaufnahme Bremse: 12 W
- Spulenwiderstand Bremse: 48 Ohm
- Spuleninduktivität Bremse: 1000 mH
- Trennzeit Bremse: <= 55 ms
- Schließzeit Bremse: <= 15 ms
- Ansprechverzug DC Bremse: <= 3 ms
- Max Leerlaufdrehzahl Bremse: 10000 1/min
- Max Reibarbeit Bremse: 8200 J
- Massenträgheitsmoment Bremse: 0.249 kgcm2
- Schaltspiele Haltebremse: 10 Mio. Leerbetätigungen (ohne Reibarbeit)
- MTTF, Teilkomponente: 190 Jahre, Rotorlagegeber
- MTTFd, Teilkomponente: 380 Jahre, Rotorlagegeber
- Max. Phasen-Strom
17.1 A
- Herst.-Teilenr.
5255435
- Typ
EMMT-AS-80-M-LS-RSB
- Nennstrom
4.1 A
- Nennspannung
325 V
- Drehzahl
3000 U/min
- UKCA
Ja
- Produkt-Art
Servomotor
Dokumente & Downloads
Datenblatt
Datenblatt 2207946 FESTO Servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2207946 FESTO Servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Beschreibung
• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos
• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)
• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos
• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)
• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
