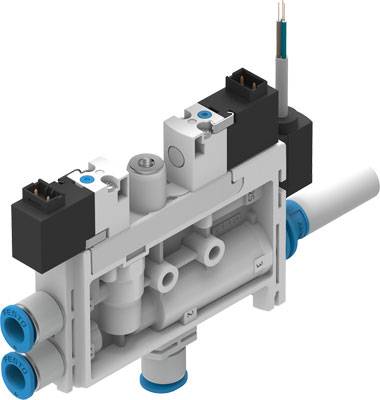

FESTO Vakuumsaugdüse OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nennweite (Details) 0.7 mm Gehäusematerial PA Dichtun
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
195,53 €
3
2% = 4,77 €
190,76 €
5
3% = 6,35 €
189,18 €
10
4% = 7,94 €
187,59 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (195,53 € / Stück)
195,53 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Analogausgang: 0 - 10 V
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls: 1.2 s
- Betriebsdruck: 2 - 7 bar
- Betriebsdruck für max. Saugvolumenstrom: 4 bar
- Betriebsdruck für max. Vakuum: 4.5 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC: 21.6 - 26.4 V
- Betriebsspannungsbereich DC Sensor: 18 - 30 V
- Druckmessbereich: -1 - 1 bar
- Einbaulage: beliebig
- Einschaltdauer: 1
- Ejektorcharakteristik: hohes Vakuum - Standard
- Elektrischer Anschluss Ausgang, Anschlussart: Kabel
- Elektrischer Anschluss Ausgang, Anschlusstechnik: offenes Ende
- Elektrischer Anschluss Ausgang, Anzahl Pole/Adern: 3
- Elektrischer Anschluss Ausgang, Funktion: Sensor
- Elektrischer Anschluss Eingang, Anschlussart: 2x Stecker
- Elektrischer Anschluss Eingang, Anschlusstechnik: Anschlussbild H
- Elektrischer Anschluss Eingang, Anzahl Pole/Adern: 2
- Elektrischer Anschluss Eingang, Befestigungsart: Rastverriegelung
- Elektrischer Anschluss Eingang, Funktion: Abwurfimpuls - Vakuumerzeugung
- Farbe Kabelmantel: grau
- Filterfeinheit: 40 µm
- Handhilfsbetätigung: tastend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Schalldämpfer offen - Einschaltventil elektrisch - Drossel - Filter - Abwurfimpuls elektrisch - Drucktransmitter
- Kabeldurchmesser: 2.9 mm
- Kabellänge: 2.5 m
- KC-Zeichen: KC-EMV
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Leiter-Nennquerschnitt: 0.14 mm2
- Leitungseigenschaft: schleppkettentauglich
- Max. Saugvolumenstrom gegen Atmosphäre: 17 l/min
- Max. Vakuum: 0.92
- Mediumstemperatur: 0 - 50 °C
- Messverfahren: Piezoresistiver Drucksensor
- Nennbetriebsdruck: 4 bar
- Nennweite Lavaldüse: 0.7 mm
- Pneumatischer Anschluss 1: für Schlauch Außendurchmesser 4 mm
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 88 g
- Rastermaß: 15 mm
- Schalldruckpegel bei Nennbetriebsdruck: 61 dB(A)
- Schutzart: IP40
- Spulenkennwerte: 24 V DC: 1 W
- Toleranz Kabeldurchmesser: ± 0,1 mm
- Umgebungstemperatur: 0 - 50 °C
- Vakuumanschluss: für Schlauch Außendurchmesser 4 mm
- Ventilfunktion: geschlossen
- Werkstoff Anschlussgewinde: POM
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Filter: POM
- Werkstoff Gehäuse: PA-verstärkt
- Werkstoff Kabelmantel: PVC
- Werkstoff Regulierschraube: Stahl
- Werkstoff Schalldämpfer: PE
- Werkstoff Schrauben: Stahl
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
PA
- Anschluss
4 mm
- Max. Durchfluss
17 l/min
- Betriebsdruck (max.)
7 bar
- Betriebstemperatur
0 bis 50 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
50 °C
- Stromleistungsaufnahme
1 W
- Ausführung
T-Form
- Herst.-Teilenr.
8069568
- Betriebsdruck (min.)
2 bar
- Dichtungsmaterial
NBR
- Funktion
geschlossen
- Gewicht
88 g
- Medien-Temperatur Bereich
0 bis 50 °C
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.7 mm
- Besonderheiten
elektrisch betätigt
IP40
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
0 °C
- Kabellänge
2.5 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2800187 FESTO Vakuumsaugdüse OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nennweite (Details) 0.7 mm Gehäusematerial PA Dichtun
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800187 FESTO Vakuumsaugdüse OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nennweite (Details) 0.7 mm Gehäusematerial PA Dichtun
Beschreibung
Vakuumsaugdüse OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 Nennweite Lavaldüse=0,7 mm, Rastermaß=15 mm, Bauart Schalldämpfer=offen, Einbaulage=beliebig, Ejektorcharakteristik=(* hohes Vakuum, * Standard)
