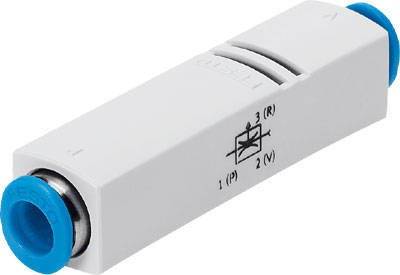

FESTO Vakuumsaugdüse VN-07-M-I2-PQ1-VQ1 193586 QS-4 Nennweite (Details) 0.70 mm Gehäusematerial POM Dichtungsmaterial NB
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
33,89 €
3
3% = 1,10 €
32,79 €
5
4% = 1,47 €
32,42 €
10
5% = 1,83 €
32,06 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (33,89 € / Stück)
33,89 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Befestigungsart: Leitungseinbau
- Belüftungszeit bei Nennbetriebsdruck: 2 s
- Betriebsdruck: 1 ... 8 bar
- Betriebsdruck für max. Saugvolumenstrom: 7 bar
- Betriebsdruck für max. Vakuum: 5,8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Ejektorcharakteristik: hohes Vakuum
- Inline
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Konstruktiver Aufbau: Gerade Form
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Saugvolumenstrom gegen Atmosphäre: 13,5 l/min
- Max. Vakuum: 0.86
- Mediumstemperatur: 0 ... 60 °C
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 0,7 mm
- Pneumatischer Anschluss 1: QS-4
- Pneumatischer Anschluss 3: nicht gefasst
- Produktgewicht: 11 g
- Rastermaß: 10 mm
- Umgebungstemperatur: 0 ... 60 °C
- Vakuumanschluss: QS-4
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: POM-verstärkt
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Verschraubung: Messing
- vernickelt
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
POM
- Anschluss
QS-4
- Max. Durchfluss
13.5 l/min
- Betriebsdruck (max.)
8 bar
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Herst.-Teilenr.
193586
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
11 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.70 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204134 FESTO Vakuumsaugdüse VN-07-M-I2-PQ1-VQ1 193586 QS-4 Nennweite (Details) 0.70 mm Gehäusematerial POM Dichtungsmaterial NB
Beschreibung
Vakuumsaugdüse VN-07-M-I2-PQ1-VQ1Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: QS-4Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 11 GWerkstoff Gehäuse: POM-verstärktMediumstemperatur: 0Befestigungsart: LeitungseinbauBetriebsdruck: 1Symbol: 991491Werkstoff Dichtungen: NBRKonstruktiver Aufbau: Gerade FormPneumatischer Anschluss 3: nicht gefasstRastermaß: 10 MMNennweite Lavaldüse: 0.7 MMEjektorcharakteristik: hohes VakuumMax. Vakuum: 86 %Vakuumanschluss: QS-4Nennbetriebsdruck: 6 BARBelüftungszeit bei Nennbetriebsdruck: 2 SWerkstoff Fangdüse: POMWerkstoff Strahldüse: Aluminium-KnetlegierungBetriebsdruck für max. Saugvolumenstrom: 7 BARBetriebsdruck für max. Vakuum: 5.8 BARMax. Saugvolumenstrom gegen Atmosphäre: 13.5 L2Werkstoff Verschraubung: Messing
