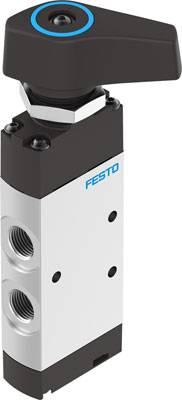

FESTO VHEF-E-P53C-M-G14 Wahlschalterventil -0.95 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
159,34 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
140,18 €
zzgl. MwSt.
Technische Daten
- Abluftfunktion: drosselbar
- Anwendungshinweis: nur von Hand betätigen
- Baubreite: 20 mm
- Befestigungsart: Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betätigungsart: manuell
- Betätigungsmoment: 0.7 Nm
- Betriebsdruck: -0.95 - 10 bar
- Betriebsdruck Mpa: -0.095 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kolben-Schieber
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Querkraft auf die Betätigung: 200 N
- Max. Schaltfrequenz: 0.5 Hz
- Max. Kraft auf die Betätigung: 200 N
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 7 mm
- Normalnenndurchfluss: 1200 l/min
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Pneumatischer Anschluss 4: G1/4
- Pneumatischer Anschluss 5: G1/4
- Produktgewicht: 268 g
- Rückstellart: mechanische Feder
- Steuerart: direkt
- Strömungsrichtung: reversibel
- Überdeckung: positive Überdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 5/3 geschlossen
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Hebel: PA-verstärkt
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Wahlschalterventil
- Anzeigebereich (min.)
-0.95 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Kolben-Schieber
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8080983
- Material (Details)
PA-verstärkt. NBR. Alu-Knetlegierung. eloxiert
- Anschluss
G1/4
- Anschluss
G 1/4
- Befestigung
Fronttafeleinbau - mit Durchgangsbohrung - wahlweise:
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
-0.95 bar
- Betriebsdruck-Bereich
-0.95 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Betätigungsart
manuell
- Dichtungsmaterial
NBR
- Max. Durchfluss
1200 l/min
- Funktion
drosselbar
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
268 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
7 mm
- Nennweite
7 mm
- Breite
20 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
0.5 Hz
- Betätigung
manuell
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2801670 FESTO VHEF-E-P53C-M-G14 Wahlschalterventil -0.95 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2801670 FESTO VHEF-E-P53C-M-G14 Wahlschalterventil -0.95 bis 10 bar 1 St.
Beschreibung
Wahlschalterventil VHEF-E-P53C-M-G14 Ventilfunktion=5/3 geschlossen, Betätigungsart=manuell, Baubreite=20 mm, Normalnenndurchfluss=1200 l/min, Betriebsdruck Mpa=-0,095 - 1 MPa
