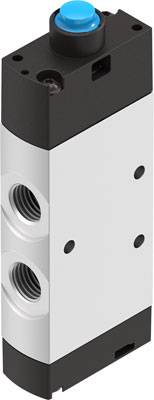

FESTO VMEF-SC-M52-M-G14 Stößelventil 2.5 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
130,22 €
3
2% = 3,18 €
127,04 €
5
3% = 4,24 €
125,98 €
10
4% = 5,29 €
124,93 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (130,22 € / Stück)
130,22 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschluss Steuerhilfsluft 12/14: M5
- Anwendungshinweis: nicht als mechanischen Anschlag verwenden
- Baubreite: 20 mm
- Befestigungsart: mit Durchgangsbohrung
- Betätigungsart: mechanisch
- Betätigungskraft: 14 N
- Betriebsdruck: 2.5 - 10 bar
- Betriebsdruck Mpa: 0.25 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Kolben-Schieber
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Schaltfrequenz: 3 Hz
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 7 mm
- Normalnenndurchfluss: 1200 l/min
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Pneumatischer Anschluss 4: G1/4
- Pneumatischer Anschluss 5: G1/4
- Produktgewicht: 184 g
- Rückstellart: mechanische Feder
- Steuerart: vorgesteuert
- Steuerdruck: 36.25 - 145 psi
- Steuerdruck MPa: 0.25 - 1 MPa
- Steuerluftversorgung: intern
- Strömungsrichtung: nicht reversibel
- Überdeckung: positive Überdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 5/2 monostabil
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Stösselventil
- Anzeigebereich (min.)
2.5 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Kolben-Schieber
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8031319
- Material (Details)
PA-verstärkt. NBR. Alu-Knetlegierung. eloxiert
- Anschluss
G1/4
- Anschluss
G 1/4
- Befestigung
mit Durchgangsbohrung
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
2.5 bar
- Betriebsdruck-Bereich
2.5 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtungsmaterial
NBR
- Max. Durchfluss
1200 l/min
- Funktion
5/2 monostabil
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
184 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
7 mm
- Nennweite
7 mm
- Breite
20 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
3 Hz
- Betätigung
mechanisch
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800439 FESTO VMEF-SC-M52-M-G14 Stößelventil 2.5 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800439 FESTO VMEF-SC-M52-M-G14 Stößelventil 2.5 bis 10 bar 1 St.
Beschreibung
Stößelventil VMEF-SC-M52-M-G14 Ventilfunktion=5/2 monostabil, Betätigungsart=mechanisch, Baubreite=20 mm, Normalnenndurchfluss=1200 l/min, Betriebsdruck Mpa=0,25 - 1 MPa
