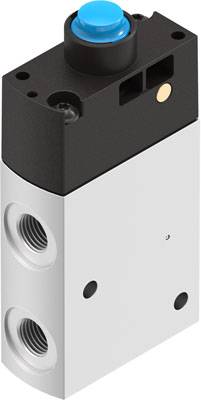

FESTO VMEF-STC-M32-M-G18 Stößelventil 3.5 bis 10 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
63,42 €
3
3% = 1,76 €
61,66 €
5
4% = 2,34 €
61,08 €
10
5% = 2,93 €
60,49 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (63,42 € / Stück)
63,42 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschluss Steuerhilfsluft 12/14: M5
- Anwendungshinweis: nicht als mechanischen Anschlag verwenden
- Baubreite: 20 mm
- Befestigungsart: mit Durchgangsbohrung
- Betätigungsart: mechanisch
- Betätigungskraft: 14 N
- Betriebsdruck: 3.5 - 10 bar
- Betriebsdruck Mpa: 0.35 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtprinzip: weich
- Einbaulage: beliebig
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Teller-Sitz
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Schaltfrequenz: 3 Hz
- Mediumstemperatur: -10 - 60 °C
- Nennweite: 5.6 mm
- Normalnenndurchfluss: 750 l/min
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Produktgewicht: 131 g
- Rückstellart: mechanische Feder
- Steuerart: vorgesteuert
- Steuerdruck: 50.75 - 145 psi
- Steuerdruck MPa: 0.35 - 1 MPa
- Steuerluftversorgung: intern
- Strömungsrichtung: reversibel
- Überdeckung: Nullüberdeckung
- Umgebungstemperatur: -10 - 60 °C
- Ventilfunktion: 3/2 geschlossen monostabil
- Werkstoff Deckel: PA-verstärkt
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Ausführung
Teller-Sitz
- Betriebstemperatur
-10 bis 60 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
8031331
- Material (Details)
Deckel: PA-verstärkt. Dichtungen: NBR. Gehäuse: Alu-Knetlegierung. eloxiert
- Anschluss
G 1/8
- Befestigung
mit Durchgangsbohrung
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
3.5 bar
- Betriebsdruck-Bereich
3.5 bis 10 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Betätigungsart
Stößel
- Dichtungsmaterial
NBR
- Max. Durchfluss
750 l/min
- Funktion
3/2 geschlossen monostabil
- Gehäusematerial
Aluminium-Knetlegierung
- Gewicht
131 g
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
5.6 mm
- Nennweite
5.6 mm
- Breite
20 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- Schalt-Frequenz
3 Hz
- Betätigung
mechanisch
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2800447 FESTO VMEF-STC-M32-M-G18 Stößelventil 3.5 bis 10 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800447 FESTO VMEF-STC-M32-M-G18 Stößelventil 3.5 bis 10 bar 1 St.
Beschreibung
Stößelventil VMEF-STC-M32-M-G18 Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=mechanisch, Baubreite=20 mm, Normalnenndurchfluss=750 l/min, Betriebsdruck Mpa=0,35 - 1 MPa
