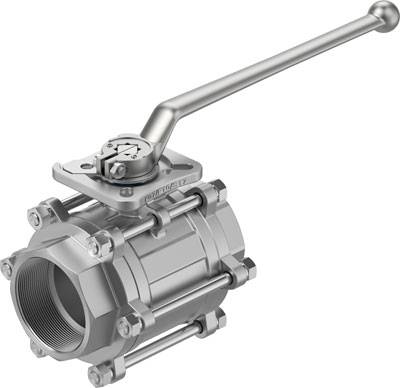

FESTO VZBE-3-T-63-T-2-F0710-M-V15V16 8096672 Kugelhahn 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (745,13 € / Stück)
745,13 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschluss Armatur: 3 NPT
- Basierend auf Norm: ASME B1.20.1 - ISO 5211
- Befestigungsart: Leitungseinbau
- Betätigungsart: mechanisch
- Dichtprinzip: weich
- Durchfluss Kv: 264.5 m3/h
- Einbaulage: beliebig
- Flanschbohrbild: F0710
- Innen-Durchmesser: 76 mm
- Konstruktiver Aufbau: 2-Wege-Kugelhahn
- Korrosionsbeständigkeitsklasse KBK: 4 - besonders starke Korrosionsbeanspruchung
- Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN: 70 Nm
- Medium: Druckluft nach ISO8573-1:2010 [-:-:-] - Inerte Gase - neutrale Flüssigkeiten - Wasser - Dampf
- Mediumstemperatur: -20 - 200 °C
- Nenndruck Armatur: 63
- Nennweite DN: 80
- Produktgewicht: 8600 g
- Schaltstellungsanzeige: Schlitzrichtung = Durchflussrichtung
- Strömungsrichtung: reversibel
- Ventilfunktion: 02/02/2023 00:00:00
- Werkstoff Dichtungen: FPM - PTFE
- Werkstoff Gehäuse: Edelstahlguss
- Werkstoff Kugel: hochlegierter Stahl rostfrei
- Werkstoff Sitzdichtung: PTFE, modifiziert
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: LABS-haltige Stoffe enthalten - RoHS konform
- Werkstoffnummer Gehäuse: 1.4408
- Werkstoffnummer Kugel: 1.4401
- Werkstoffnummer Welle: 1.4401
- Zulassung: CRN
- Produkt-Art
Kugelhahn
- Herst.-Teilenr.
8096672
- Ausführung
2-Wege-Kugelhahn
- Betriebstemperatur
-20 °C (min)
- Min. Betriebstemperatur
-20 °C
- Betriebsmedium
Inerte Gase
- Betriebstemperatur (max.)
200 °C
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur-Bereich
-20 bis 200 °C
- Medien-Temperatur Bereich
-20 bis +200 °C
- Max. Medien-Temperatur
+200 °C
- Min. Medien-Temperatur
-20 °C
- kv-Wert
264.5 m³/h
- Gehäusematerial
Edelstahl
- Medium
Druckluft
Inerte Gase
Neutrale Flüssigkeiten
Wasser
Dampf
- Dichtungsmaterial
FPM
PTFE
- Nennweite
80
- Betätigung
mechanisch
- Gewicht
8600 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2803761 FESTO VZBE-3-T-63-T-2-F0710-M-V15V16 8096672 Kugelhahn 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2803761 FESTO VZBE-3-T-63-T-2-F0710-M-V15V16 8096672 Kugelhahn 1 St.
Beschreibung
Kugelhahn VZBE-3-T-63-T-2-F0710-M-V15V16 Konstruktiver Aufbau=2-Wege-Kugelhahn, Betätigungsart=mechanisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
