Finder 22.21.9.024.4000 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 20 A 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Industrierelais
Kontaktart
1 Schließer
Nennspannung
24 V/DC
Schaltspannung (max.)
30 V/DC
400 V/AC
Schaltstrom (max.)
20 A
Datenblatt (PDF)
Highlights & Details
Installations-Relais, Serie 22
- Kontaktmaterial: AgSnO2 - max. Einschaltstrom 120 A für 5 ms - max. Schaltleistung bei 230 V AC1 5000 VA - mit Prüftaste.
Technische Daten
- Kontaktbelastung Glüh- und Halogenlampen (230 V AC): 1000 W
- Kontaktbelastung Leuchtstofflampen mit EVG: 400 W
- Kontaktbelastung Leuchtstofflampen mit KVG: 360 W
- Kontaktbelastung Energiesparlampen: 200 W
- Kontaktbelastung LED (230 V AC): 200 W
- Kontaktbelastung NV-Halogenlampen oder LED mit EVG: 200 W
- Kontaktbelastung NV-Halogenlampen oder LED mit KVG: 400 W
- Minimale Schaltlast: 1 W (10 V/10 mA)
- Produkt-Art
Industrierelais
- Typ
22.21.9.024.4000
- Kontaktart
1 Schließer
- Kontaktmaterial
AgSnO2
- Nennspannung
24 V/DC
- Schaltspannung (max.)
30 V/DC
400 V/AC
- Schaltstrom (max.)
20 A
- Max. Schaltleistung
5000 VA
IP20
- Inhalt
1 St.
DIN-Schiene
mechanisch

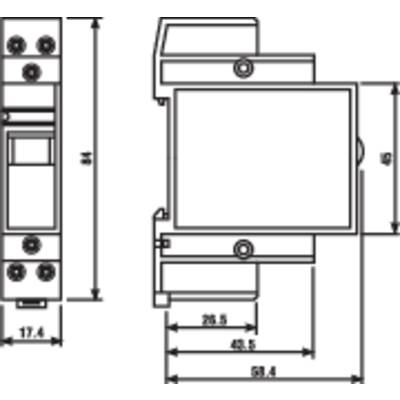

58.4 mm
20 A
1
DC
0
1
0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 503261 Finder 22.21.9.024.4000 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 20 A 1 Schließer 1 St.
Datenblatt 503261 Finder 22.21.9.024.4000 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 20 A 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 503261 Finder 22.21.9.024.4000 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 20 A 1 Schließer 1 St.
Information
Information 503261 Finder 22.21.9.024.4000 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 20 A 1 Schließer 1 St.
Beschreibung
Modulbauart für 35 mm DIN-Schienenbefestigung.
Ausführung
- Handprüftaste.
Hinweise
Zulassungen: EAC.
