Finder 56.34.9.012.0040 Steckrelais 12 V/DC 12 A 4 Wechsler 1 St. kaufen

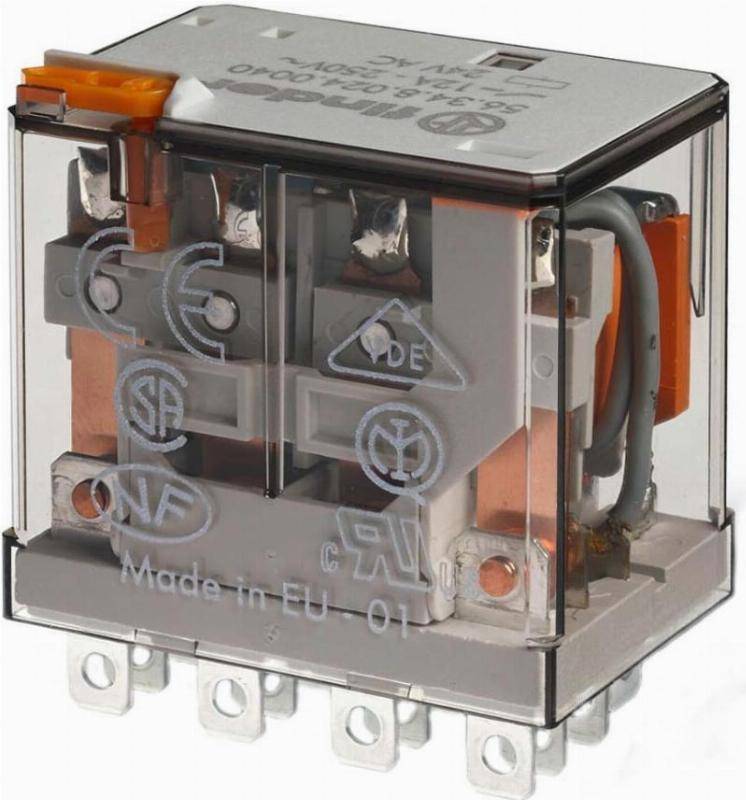

'Industrielles Relais mit transparentem Gehäuse, zeigt interne Schaltkomponenten, Aufschrift: Made in EU 01.'

Abbildung ähnlich

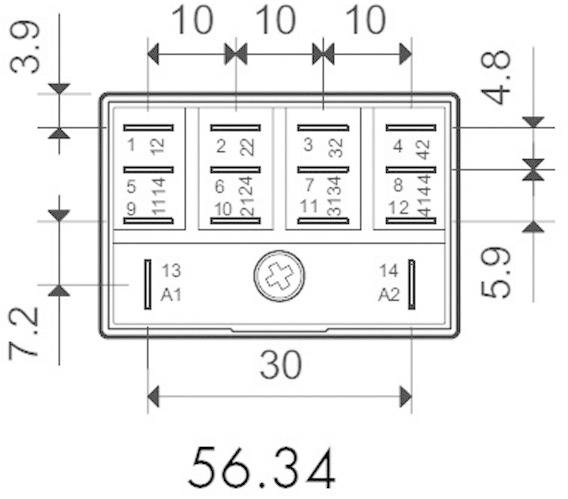

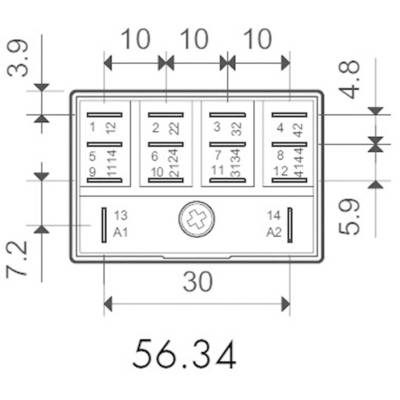

Technische Zeichnung eines rechteckigen Bauteils mit Beschriftungen und Maßen in Millimetern; zeigt spezifische Abmessungen und Layout der Komponenten.

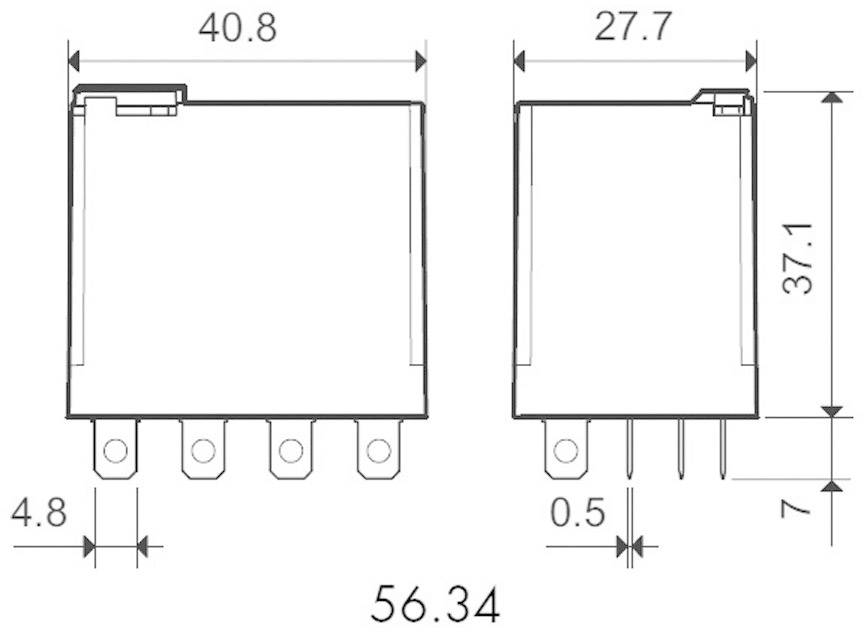

Technische Zeichnung eines rechteckigen elektronischen Bauteils mit Maßen: Breite 40,8 mm, Höhe 37,1 mm, Tiefe 27,7 mm.

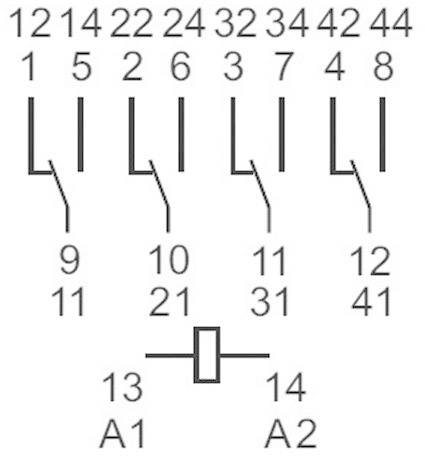

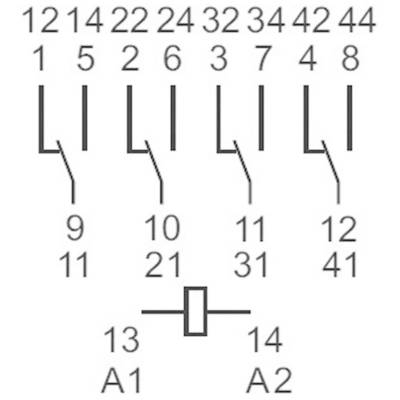

Schaltschema mit Zahlen und Buchstaben. Verbindungen führen von oberen Zahlen (12 bis 44) zu unteren Zahlen (9 bis 41) und A1, A2.

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Nennspannung Spule

12 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

4 Wechsler

Schaltspannung (max.)

400 V/AC

Datenblatt (PDF)

12 Stück

Ihr Bedarf geht darüber hinaus?

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (16,45 € / Stück)

17,64 €

-7 %

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Leistungs-Steckrelais, Serie 56.34

Hilfsschütz,Industrierelais,Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais,Serie 56

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Ausführung des elektrischen Anschlusses: Steckanschluss , Komplettgerät mit Sockel: Nein , Mit abnehmbaren Klemmen: Nein , Mit LED-Anzeige: Nein , Bemessungssteuerspeisespannung DC: 12 V, Bemessungssteuerspeisespannung DC: 12 V, Spannungsart zur Betätigung: DC , Antrieb, Polung: ungepolt , Schaltverhalten des Antriebs: monostabil , Anzahl der Kontakte als Öffner: 0 , Anzahl der Kontakte als Schließer: 0 , Anzahl der Kontakte als Wechsler: 4 , Art des Schaltkontaktes: Einfachkontakt , Mit zwangsgeführten Kontakten: Nein , Werkstoff des Kontakteinsatzes: Thermoplast , Werkstoff des Kontaktes: sonstige , Werkstoff der Kontaktbeschichtung: unbehandelt , Nennstrom: 12 A, Schutzart (IP): IP20 , Breite: 41 mm, Höhe: 35.2 mm, Tiefe: 27.8 mm

Produkt-Art: Steckrelais

Typ: 56.34.9.012.0040

Nennspannung Spule: 12 V/DC

Ansprechspannung (min.): 10.2 V/DC

Ansprechspannung (max.): 13.2 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 123 Ω

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 400 V/AC

Schaltstrom (max.): 12 A

Max. Schaltleistung: 3000 VA

Anschluss: Flachstecker 4.8 mm (3/16")

: Relaisschutzart RT I

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Länge: 40.8 mm

Breite: 27.7 mm

Höhe: 37.1 mm

Abm.: (L x B x H) 40.8 x 27.7 x 37.1 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 12 A

: 40.8

: 37.6 mm

: 27.7 mm

: 20 A

: FALSE

: ungepolt

: monostabil

: FALSE

: Einfachkontakt

: FALSE

: Steckanschluss

: 12-12 V

: DC

: FALSE

: 9.6-13.2 V

: DC

: 0

: 0

: 4

Dokumente & Downloads

Datenblatt

Datenblatt 506083 Finder 56.34.9.012.0040 Steckrelais 12 V/DC 12 A 4 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 506083 Finder 56.34.9.012.0040 Steckrelais 12 V/DC 12 A 4 Wechsler 1 St.

Beschreibung

Leistungs-Steckrelais 4 Wechsler für 12 A / 250 V AC, Kontaktmaterial AgNi, Spulendaten 12 V DC, 1,3 W, 123 Ohm, Prüftaste, mechanische Anzeige, Relaisschutzart: RT I
