Abbildung ähnlich
Abbildung ähnlich

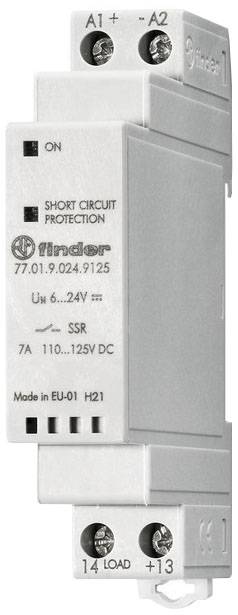

Finder Halbleiterrelais 77.01.9.024.9125 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
6 V/DC
Steuerspannung (max.)
24 V/DC
Ausgangsspannung (max.)
125 V/DC
Typ
77.01.9.024.9125
Datenblatt (PDF)
4 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
60,50 €
3
3% = 1,68 €
58,82 €
5
4% = 2,23 €
58,27 €
10
5% = 2,79 €
57,71 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (60,50 € / Stück)
€
Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Halbleiterrelais
- Typ
77.01.9.024.9125
- Steuerspannung (min.)
6 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
6 - 24 V/DC
- Ausgangsspannung (min.)
125 V/DC
- Ausgangsspannung (max.)
125 V/DC
- Ausgangsstrom (max.)
7 A
- RoHS-konform
Ja
- Inhalt
1 St.
17.5
MOSFET
88.8 mm
60.8 mm
1
TRUE
FALSE
FALSE
Schraubanschluss
6-24 V
DC
IP20
TRUE
4-32 V
DC
Dokumente & Downloads
Datenblatt
Datenblatt 2474209 Finder Halbleiterrelais 77.01.9.024.9125 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2474209 Finder Halbleiterrelais 77.01.9.024.9125 1 St.
Beschreibung
SSR-Relais im 17,5 mm Gehäuse, zum Steuern von elektrischen, pneumatischen und hydraulischen Ventilen. Direkte Ansteuerung von Lasten wie Motoren oder Elektromagneten. Eingangsspannung 6 bis 24 V DC, 1 Schließer für 7 A, Einschaltstrom bis 60 A für 10 ms, Schaltlastspannungsbereich 43 bis 140 V DC. Nennstrom bei DC 13 2,5 A, minimaler Schaltstrom 50 mA, Reststrom (typisch) 6 mA. Kurzschlussschutz. Relaisschutzart IP20, Isolation zwischen Eingang und Ausgang 4 kV (1.2/50 µs), mit Schraubanschlüssen und LED Anzeige
