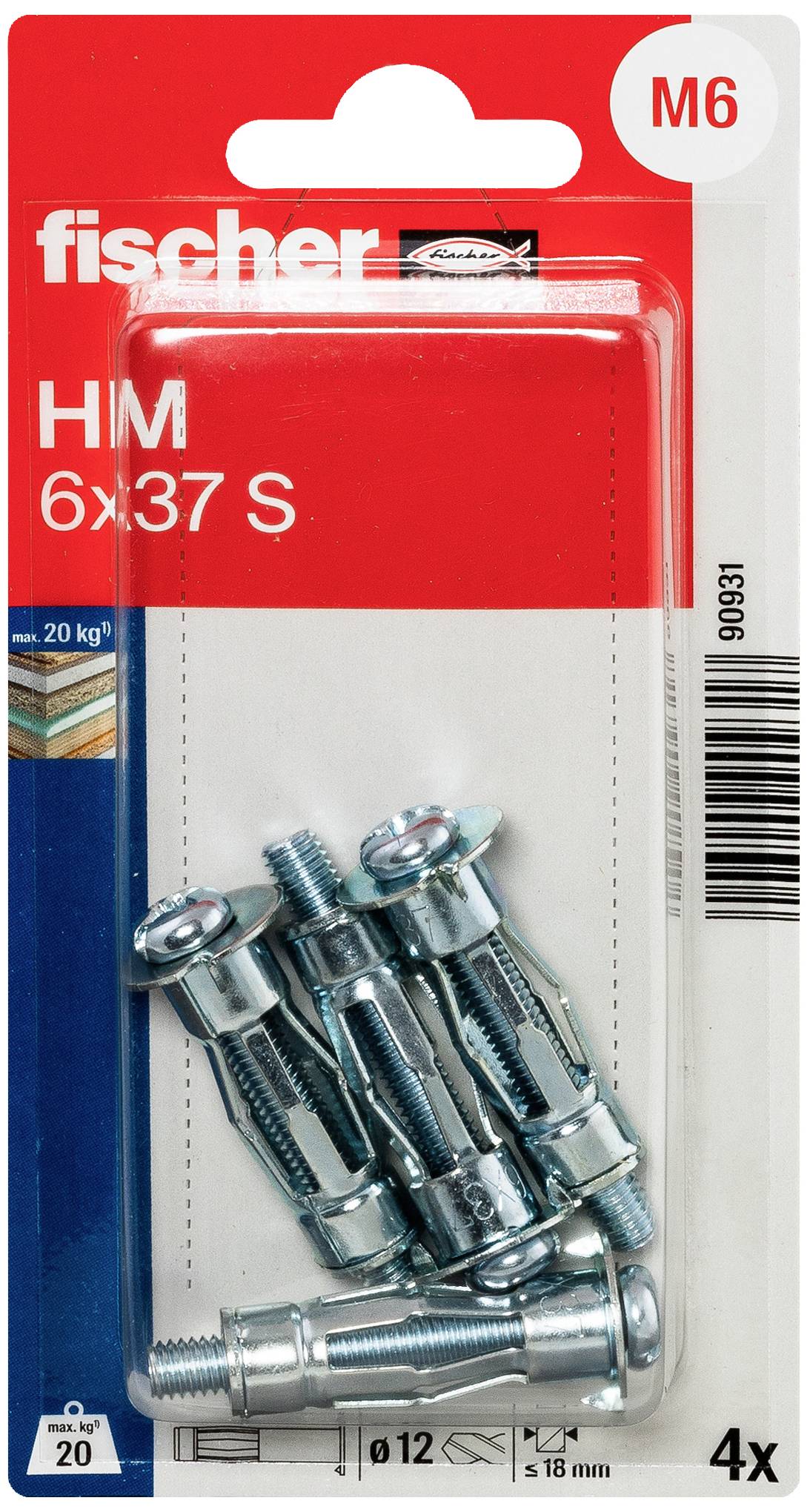

Verpackung von Fischer-HM-Dübeln, M6 Größe, 6x37 mm Maße, 4 Stück. Enthält Metall-Hülsenanker, geeignet für belastbare Befestigungen.

Vorhang auf einer Stange mit Ringen und Befestigungsklammern. Weiße, halbtransparente Gardine vor neutralem Hintergrund.

Regale mit silbernen Farbdosen und Glasbehältern mit grünen Deckeln, angeordnet in zwei Reihen vor einer cremefarbenen Wand.

Bohrer dringt von rechts in ein Materialstück mit Punkten ein; rote Pfeilrichtung zeigt nach innen.

Diagramm eines Schraubankers, der in eine Wand montiert wird. Ein roter Pfeil zeigt die Richtung zum Anziehen an.

Diagramm zeigt eine Montagebefestigung in einer Wand mit Dübel und roten Klemmen zur Fixierung.

Ein Spreizdübel wird in eine Lochplatte eingeführt. Eine Schraube dreht sich nach rechts, um den Dübel zu fixieren.

Schema einer Konstruktionsbefestigung: Ankerbolzen in einer Wand, mit einer Drehbewegung rechts markiert.

Ein Querschnitt einer Mauer mit einem Bolzenanker, der durch die Wand verläuft, zeigt die Befestigungsweise und Platzierung.

Steckverbinder wird in eine Buchse eingeführt. Rote Pfeil zeigt die Einführrichtung an. Gestrichelte Linie deutet Position vor Verbindung.

Bohrer dringt in ein Material mit einer roten Pfeilmarkierung ein. Das Material ist mit Punkten versehen, was auf eine Struktur hinweisen könnte.

Querschnitt einer Wandverankerung: Links eine Ankerhülse in der Wand, rechts eine Schraube mit Unterlegscheibe, Pfeil zeigt Zugrichtung.

Schematische Darstellung einer Spreizmutter, die in einem Wandanker befestigt ist. Der Pfeil zeigt die Drehrichtung zum Anziehen an.

Montageanleitung eines Bolzens mit Dübel in einer Wand. Der Bolzen wird durch Drehen festgezogen, um sicheren Halt zu gewährleisten.

Querschnitt eines Mauerankers in einer Wand gezeigt, mit Ankerbolzen, Unterlegscheibe und Platte zur Befestigung der Wand.

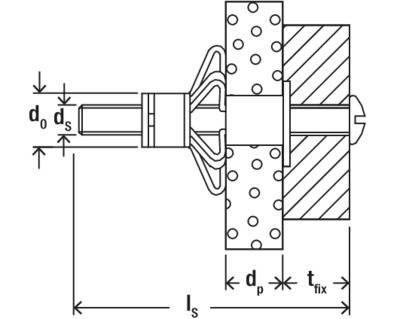

Technische Zeichnung eines Ankers in einer Wand mit Maßangaben: d₀, dₛ, dₚ, tₓ, lₛ. Zeigt Befestigung und Einbautiefe.

1/17

Datenblatt (PDF)

Sofort-Lieferung Di., 8. Sept.

4 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Set(s)

Gesamt (2,76 € / Stück)

2,76 €

zzgl. MwSt.

Nur noch 4 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hohlraum-Metalldübel HM 6 x 37 S mit metrischer Schraube

Hält schwere Gegenstände in Plattenbaustoffen durch große Auflagefläche der Spreizarme.
Flexibel bei Montage: Schraube kann gelöst und wieder angezogen werden.
Kein Mitdrehen: Kralle am Dübelrand hält Dübel im Plattenbaustoff.
Geeignet für die Vorsteckmontage.
Komplett mit metrischer Schraube.

Technische Daten

Durchmesser: 12 mm

Produkt-Art: Hohlraumdübel

Material: Metall

Länge: 37 mm

Abm.: (Ø x L) 12 mm x 37 mm

Geeignet für: Gipskartonplatten
Spannbeton-Hohlplatten
Spanplatten
Sperrholzplatten

Inhalt: 1 Set

Außen-Ø: 12 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3065930 Fischer 090931 HM 6 x 37 S K NV Hohlraumdübel 37 mm 12 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065930 Fischer 090931 HM 6 x 37 S K NV Hohlraumdübel 37 mm 12 mm 1 Set

Beschreibung

Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffe mit einer Wanddicke von 3 bis 50 mm. Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt. Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogen. Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseite. Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden. Der fischer Hohlraum-Metalldübel HM ist geeignet für die Befestigung von Leuchten, Bildern und leichten Wandregalen im Innenraum.

Vorteile
Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet.
Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität.
Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit.
Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.

Funktionsweise / Montage
Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage.
Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen.
Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite.
Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwenden.

Anwendungen
Leichte Wandregale
Spiegelschränke
Unterkonstruktionen
