Fischer 522676 MW AUF A2 Winkelhalter

Metallwinkelhalter mit L-Form mit einem kreisförmigen Befestigungsloch und einem länglichen Schlitz, isoliert auf weißem Hintergrund dargestellt.
Querschnitt einer Befestigungsklammer für Solarpanele, die an einer Dachrungschiene verankert ist, mit Darstellung der Metallfastener und des Stützprofils.

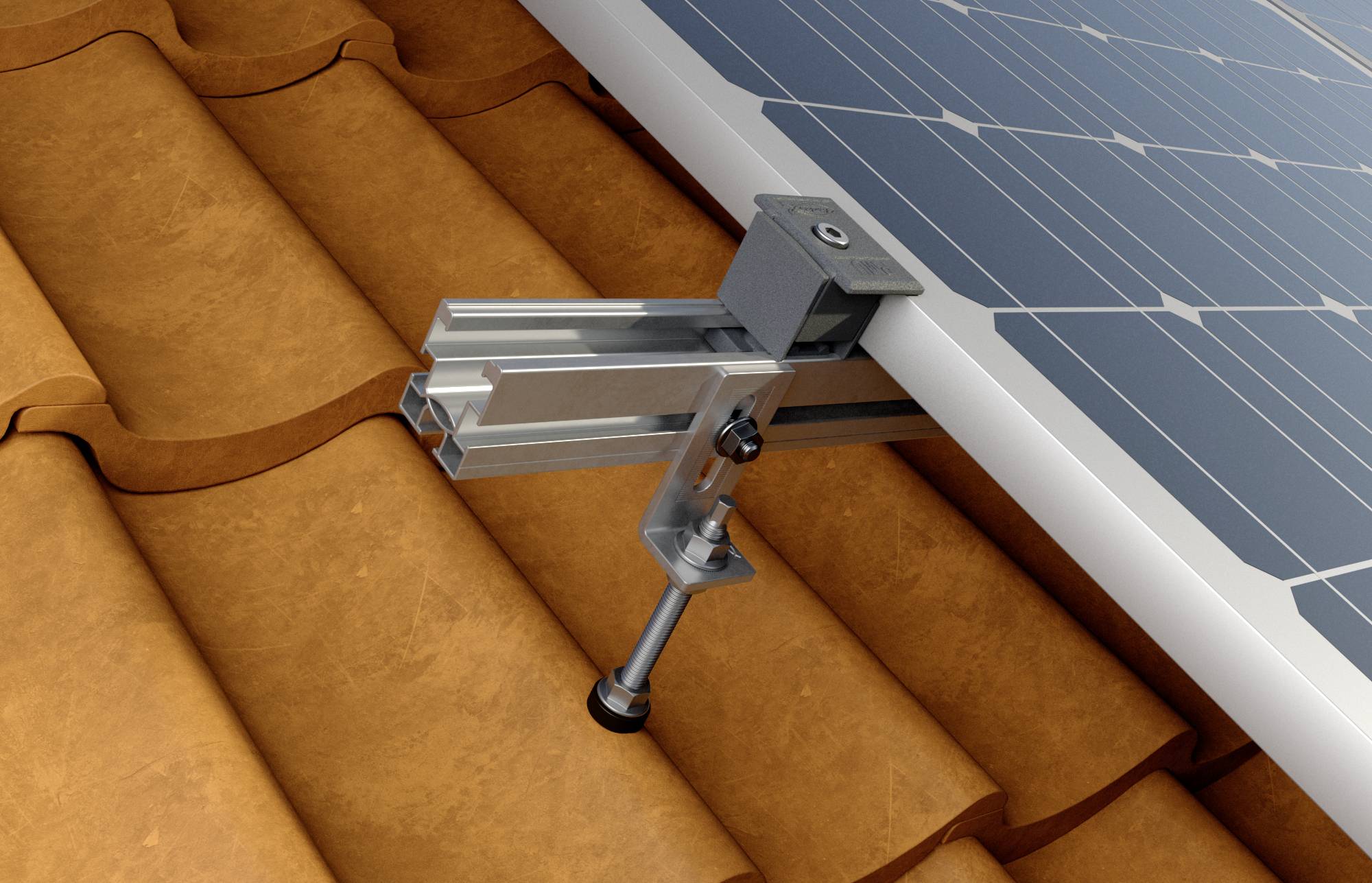

Solarpanel auf einem Ziegeldach mit einer Metallklemme und einem Stützholm gesichert, die den Panelrahmen befestigen.
1/3
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf und Versand durch  Conrad Electronic
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
50,41 €
3
2% = 3,21 €
49,34 €
5
3% = 7,10 €
48,99 €
10
4% = 17,70 €
48,64 €
25
4% = 48,75 €
48,46 €
Mengenrabatte variieren je nach Verkäufer
Gesamt (50,41 € / Stück)
50,41 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

fischer Winkelhalter MW AUF A2 nicht rostender Stahl A2

  • Halterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten Solarschienen
  • Langloch am vertikalen Abschnitt
  • Version mit kurzem Langloch
  • A2-Edelstahl
  • Verbindung mit STRS oder STSI Stockschrauben:
  • Den MW-Verbindungsbügel zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW-Bügel
  • Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW-Verbindungsbügels zu justieren
  • Kreuzung von zwei Solarschienen:
  • Verbinden Sie den MW-Winkel mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8
  • Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkel
  • Geeignet für:
  • Wellplattendachsysteme
  • Für die Verbindung mit:
  • SolarLight Schiene
  • SolarFish Schiene
  • SolarMid Schiene
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Abmessungen: 9 x 23,5 mm
  • Loch-Ø: 12.5 mm
  • Stärke: 4 mm
Produkt-Art

Winkelhalter

Gewicht

65 g

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028794 Fischer 522676 MW AUF A2 Winkelhalter

Beschreibung

MW AUF A2 ist der Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene. Schnelle Montage durch das untere Loch und schnelle Einstellung durch das seitliche Langloch. Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Befestigung versehen.

Lieferumfang

  • 10 St.
