Fischer 542960 Lüftungskanalschelle Lüftungskanalschelle LGS 630 1 St. kaufen

Schwarze kreisförmige Rohrschelle mit Metallbügeln und Schrauben, isoliert auf weißem Hintergrund dargestellt.

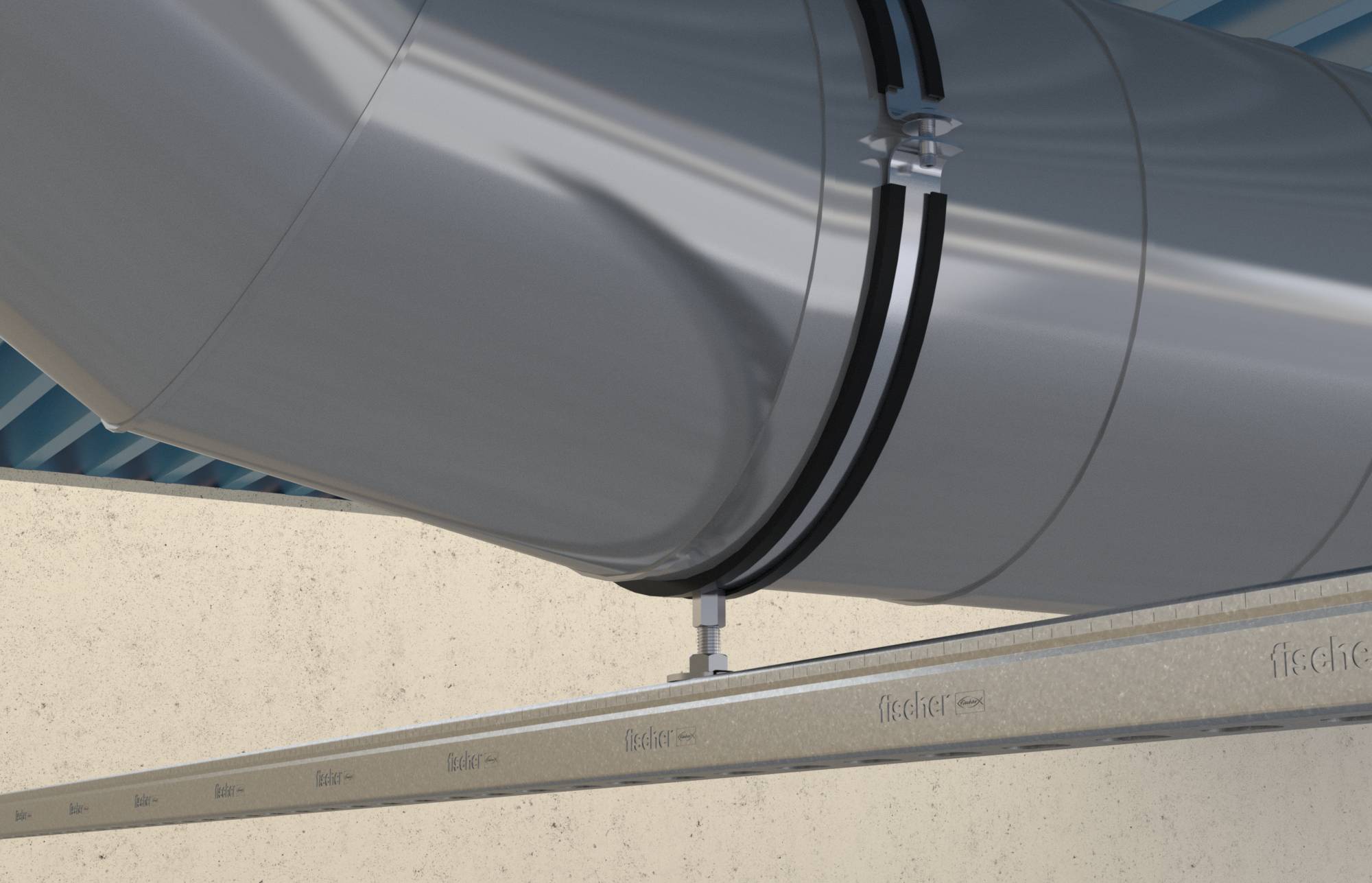

Ein großes Metallrohr wird an einer Decke mit einem stabilen Montagesystem befestigt. Es scheint Teil eines Belüftungssystems zu sein.

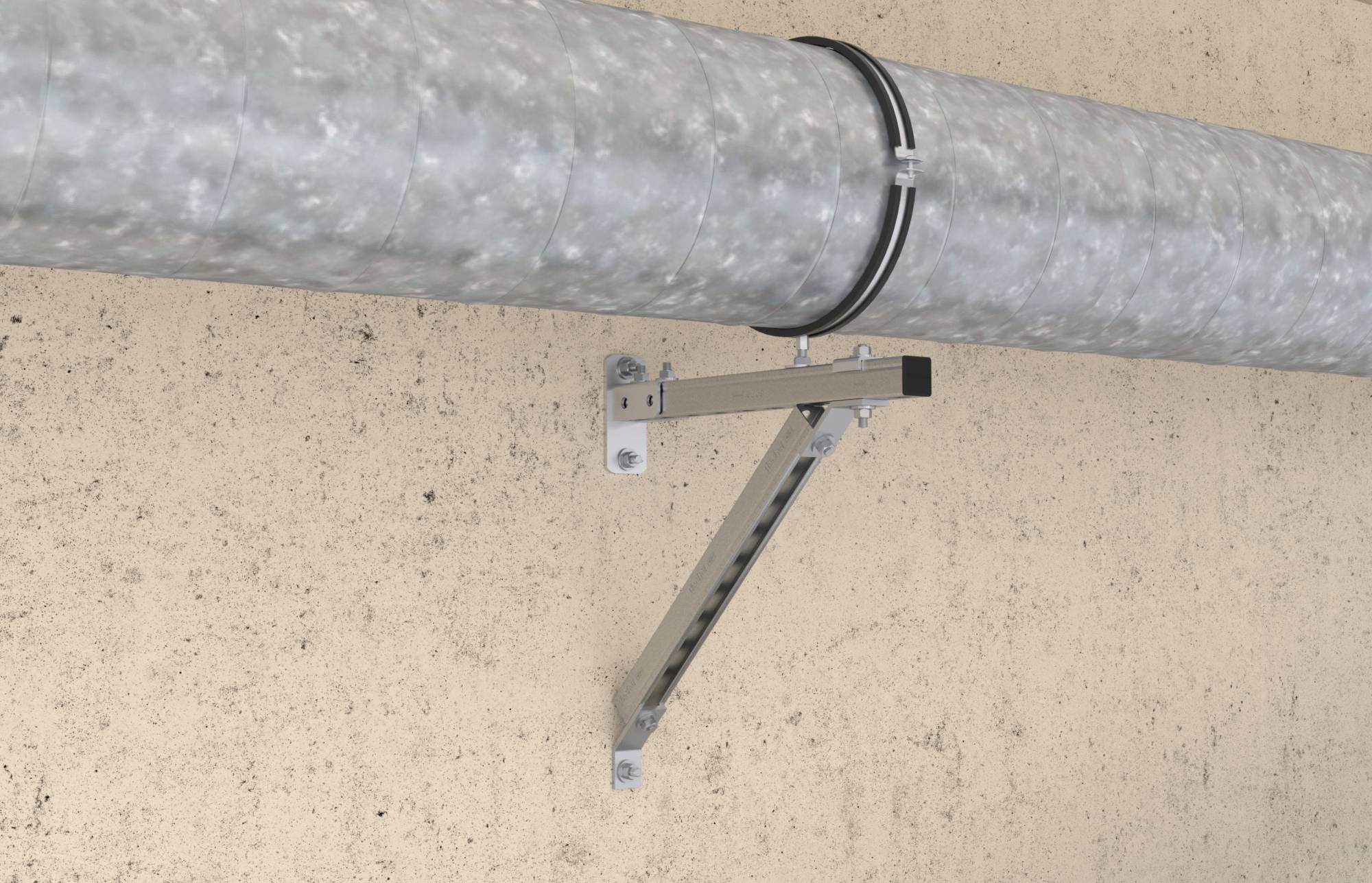

Eine Metallleitung ist mit einer Halterung an einer Betonwand befestigt. Die Halterung besteht aus einem Winkelprofil mit zwei Befestigungspunkten.

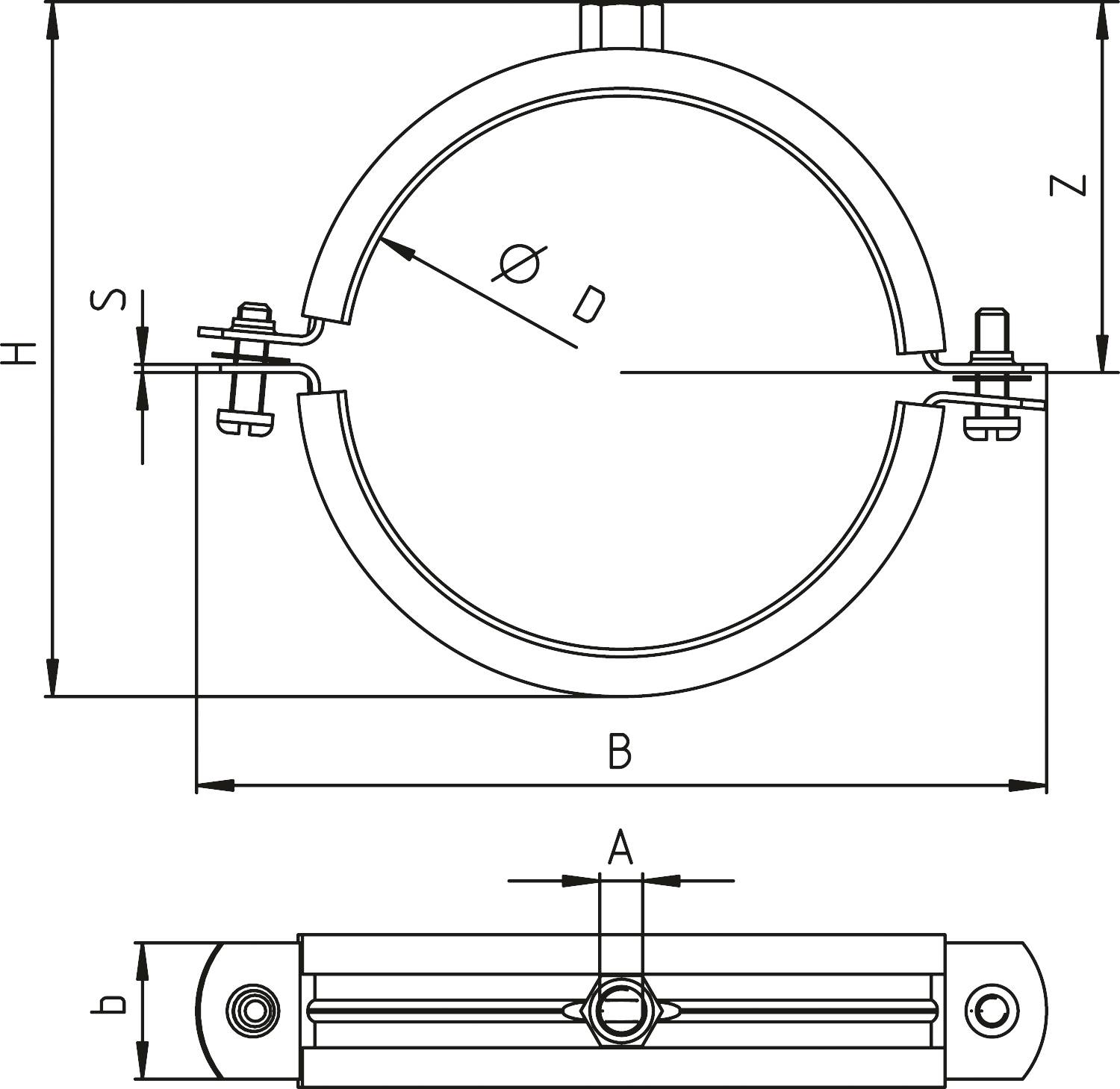

Technische Zeichnung eines Rohrschellenmechanismus mit Maßangaben B, H, S, Z und D sowie Schraubverbindungen.

1/4

Lieferung Fr., 2. Okt.

30 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt (15,96 € / Stück)

15,96 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lüftungskanalschelle LGS 630

Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser
Verlustsicherung der Schraube
Schalldämmeinlage
Anschlussmutter mit Kombigewinde M8 / M10

Technische Daten

Breite x Stärke Schellenband: 25 x 2,5 mm
Höhe Z: 338 mm
Max. empf. Last (zentr. Zug): 0,8 kN
Verschlussschraube: M10

Produkt-Art: Lüftungskanalschelle

Inhalt: 1 St.

Material: Stahl

Gewinde-Maß: M10

Anschlussgewinde: M8 - M10

Material-Eigenschaft: galvanisch verzinkt

Breite: 691 mm

Höhe: 660 mm

Durchmesser: 630 mm

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2472264 Fischer 542960 Lüftungskanalschelle Lüftungskanalschelle LGS 630 1 St.

Beschreibung

Die fischer Lüftungskanalschelle LGS 630 für Nenngröße 630 mm, zweiteilige Ausführung mit eingeklebter Schalldämmeinlage zur Befestigung von Wickelfalzrohren oder Kunststoffrohren. Der große Öffnungswinkel der LGS lässt eine schnelle und einfache Montage zu. Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Anschlussmutter mit Kombigewinde M8 / M10 zur Aufnahme von Gewindestangen oder Stockschrauben. Beide Schellenhälften sind gelocht für die Verbindung mit zwei Schrauben oder Gewindestangen mit Muttern. Dadurch wird eine Verdoppelung der empfohlenen Last ermöglicht.

Ausführung

Der große Öffnungswinkel der LGS lässt eine schnelle und einfache Montage zu
Die Zweischraubigkeit der LGS ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser
Die Halteschraube mit großem Schlitz-/Kreuzschlitzkopf ist vor Verlust geschützt und gibt zusätzliche Montagesicherheit
Die Schalldämmeinlage hat einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage
Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht Dies ermöglicht die Verbindung mit zwei Schrauben und Muttern oder zwei Gewindestangen mit Muttern Dadurch wird eine Verdoppelung der empfohlenen Last ermöglicht
