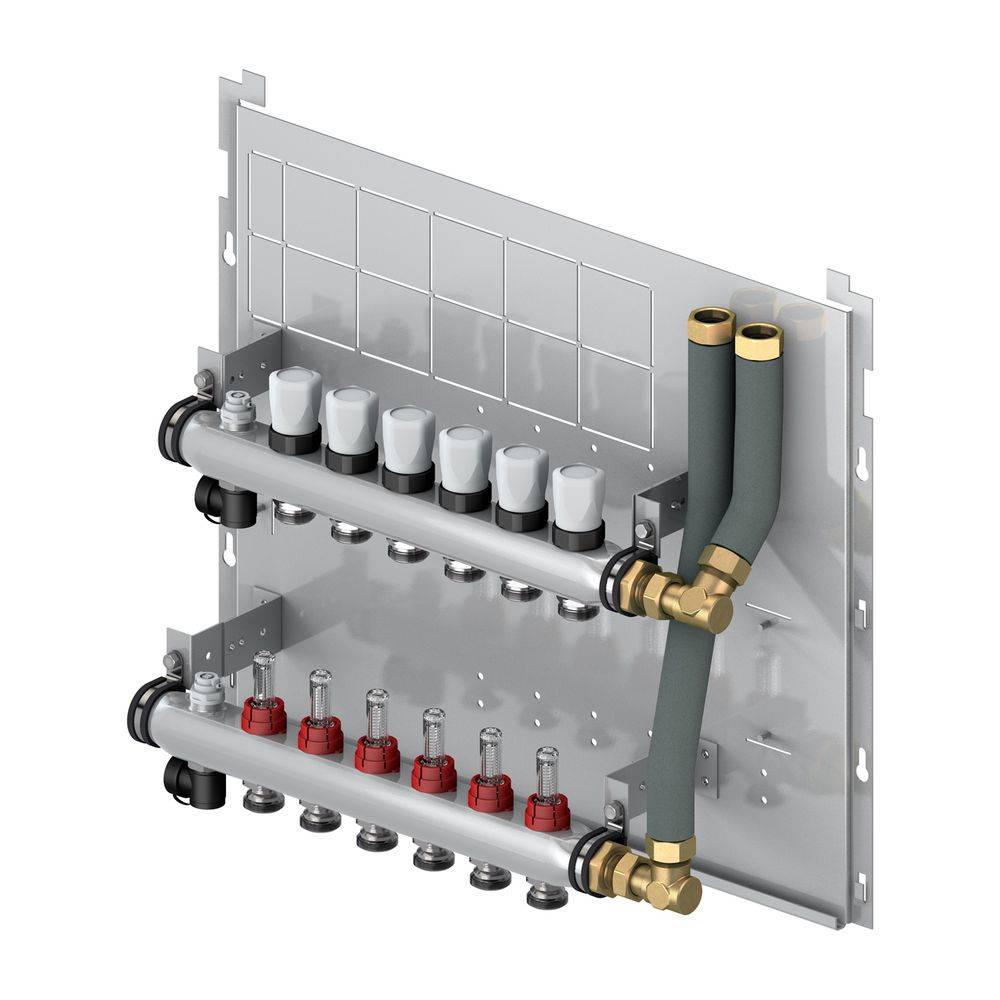

Flamco Logomatic G2 UFH-M 6MC SI Fußbodenheizung Verteiler 6-fach auf Aufputz-Grundplatte
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
451,01 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Serie: LogoMaticG2
- Hersteller-Warengruppe: Dezentralisierte Wohnungsstationen
- Hersteller-Produktgruppe: Zub. LogoComfort, LogoThermic, LogoMatic
- Hersteller-Artikelnummer: M10515.62
- Baulänge: 500
- Bauhöhe: 452
- Bautiefe: 140
- Erweiterbar: nein
- Anschlussart Primärseite: 2-rohrig
- Mit Entlüftung: ja
- Mit Temperaturbegrenzung: nein
- Mit Thermometer: nein
- Werkstoff: rostfreier Stahl
- Mit Umwälzpumpe: nein
- Mit Manometer: nein
- Mit Mischventil: nein
- Mit Regler: nein
- Nenndurchmesser primär: 3/4 Zoll (20)
- Mit thermischem Stellantrieb: nein
- Mit Durchflussanzeige: ja
- Position primärer Anschluss: rechts
- Multi-Zonen-Verteiler: ja
- Mit Ventilen am Primäranschluss: nein
- Max. Heizleistung (bei Primär dT = 20K): 10
- Hydraulischer Abgleich: statisch
- Temperaturmessung Zufuhr: ohne
- Temperatue measurement Rücklauf: ohne
- Volumenstrommessung: ohne
- Druckstufe Artikel: PN 6
- Max. Arbeitsdruck: 5
- Nenndurchmesser sekundär: 1/2 Zoll (15)
- Primärer Anschluss: Außengewinde (metrisch)
- Rohraußendurchmesser primär: 21
- Mediumtemperatur (Dauerbetrieb): 45
- Mit Umbau: nein
- Mit Rückschlagklappe: nein
- Trinkwasserkonform nach UBA: Ja
- UKCA
Ja
Beschreibung
Der Flamco Logomatic G2 UFH-M 6MC SI Fußbodenheizung Verteiler ist ein 6-fach Verteiler, der auf einer Aufputz-Grundplatte montiert wird. Dieses Modul der Serie LogoMaticG2 ist speziell für den Einsatz in Fußbodenheizungssystemen konzipiert und ermöglicht eine effiziente Verteilung des Heizmediums. Er ist mit Absperr- und Regulierventilen, einer Durchflussanzeige sowie Füll- und Entleerungshähnen ausgestattet.
Welche Funktionen bietet der Flamco Logomatic G2 Verteiler?Der Flamco Logomatic G2 UFH-M 6MC SI Verteiler ist mit Absperr- und Regulierventilen ausgestattet, die Ventileinsätze M 30 x 1,5 mm mit Handverstellkappen besitzen. Eine integrierte Durchflussanzeige ermöglicht die Überwachung des Volumenstroms im Bereich von 0,5 bis 5 l/min. Die Anschlüsse zu den Heizkreisen sind als 3/4 Zoll Außengewinde (Eurokonus vorbereitet) ausgeführt. Für Wartungsarbeiten stehen Füll- und Entleerungshähne zur Verfügung. Der Verteiler ist als Multi-Zonen-Verteiler konzipiert und nicht erweiterbar. Eine Entlüftung ist ebenfalls vorhanden.
Aus welchem Material besteht der Verteiler und wie sind die Abmessungen?Der Flamco Logomatic G2 UFH-M 6MC SI Verteiler besteht aus rostfreiem Stahl, was eine hohe Beständigkeit und Langlebigkeit fördert. Die Abmessungen des Verteilers betragen 500 mm in der Baulänge, 452 mm in der Bauhöhe und 140 mm in der Bautiefe. Das Modul lässt sich einfach unter dem Gerät montieren. Ein isoliertes Aufputzinstallationsgehäuse mit weißer Frontblende ist nicht im Lieferumfang dieses Verteilers enthalten.
Welche technischen Spezifikationen sind relevant?Der Verteiler ist für eine 2-rohrige Anschlussart auf der Primärseite ausgelegt. Der Nenndurchmesser primär beträgt 3/4 Zoll (20), sekundär 1/2 Zoll (15). Der primäre Anschluss ist ein Außengewinde (metrisch) mit einem Rohraußendurchmesser von 21. Die Druckstufe des Artikels ist PN 6, und der maximale Arbeitsdruck liegt bei 5. Die maximale Heizleistung bei einem primären Temperaturunterschied von 20K beträgt 10. Die Mediumtemperatur im Dauerbetrieb ist auf 45 begrenzt. Der hydraulische Abgleich erfolgt statisch. Eine Temperaturmessung Zufuhr oder Rücklauf sowie Thermometer oder Volumenstrommessung sind nicht vorgesehen.
Technische Daten
Anzahl Heizkreise: 6-fach
Baulänge: 500 mm
Bauhöhe: 452 mm
Bautiefe: 140 mm
Werkstoff: rostfreier Stahl
Nenndurchmesser primär: 3/4 Zoll (20)
Nenndurchmesser sekundär: 1/2 Zoll (15)
Max. Heizleistung (bei Primär dT = 20K): 10
Max. Arbeitsdruck: 5
Mediumtemperatur (Dauerbetrieb): 45
Der Flamco Logomatic G2 UFH-M 6MC SI Fußbodenheizung Verteiler bietet eine zuverlässige Lösung für die Verteilung des Heizmediums in Fußbodenheizungssystemen. Mit seiner 6-fachen Ausführung, integrierten Absperr- und Regulierventilen sowie einer Durchflussanzeige (0,5-5 l/min) ermöglicht er eine präzise Steuerung. Gefertigt aus rostfreiem Stahl und mit Abmessungen von 500 x 452 x 140 mm, ist dieser Verteiler eine robuste Komponente für effiziente Heizungsinstallationen mit einer maximalen Heizleistung von 10 und einem maximalen Arbeitsdruck von 5.
