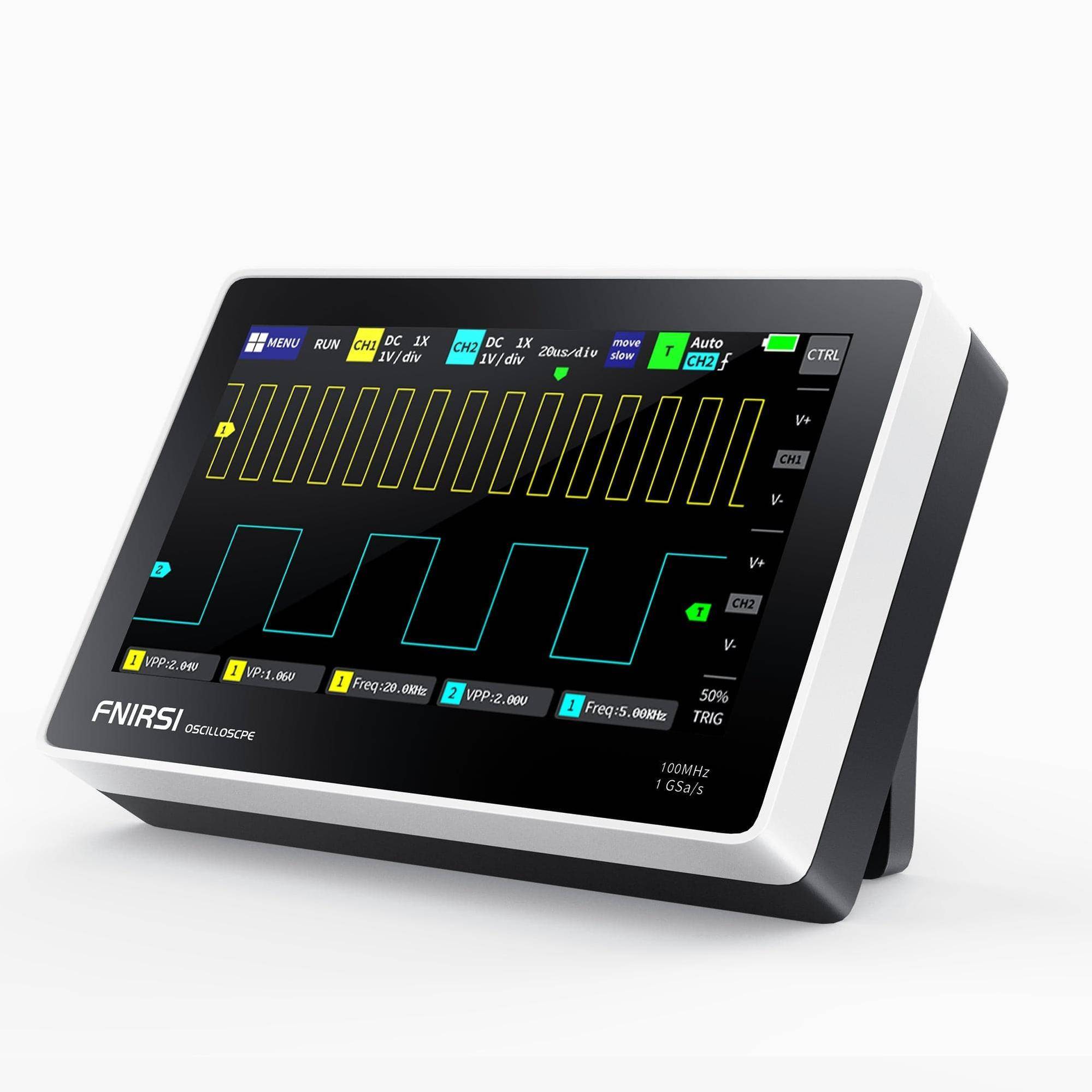

FNIRSI 1013D Portables Tablet Oszilloskop, 7\" Display, 2 Kanäle, 100MHz, 6000mAh Akku, USB
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Typ
1013D
Beschreibung
Perfekt für Werkstatt, Service oder Entwicklung: Das FNIRSI 1013D kombiniert ein 7-Zoll Touchdisplay mit zwei Messkanälen, 100 MHz Bandbreite und 1 GSa/s Abtastrate für exakte Analysen. Das handliche Oszilloskop bietet ein gut ablesbares 800x480 TFT-Display, automatische Ein-Knopf-Signalerkennung sowie eine praktische Wellenform-Aufzeichnungsfunktion für schnelle und zuverlässige Messungen überall. Dank Unterstützung analoger und digitaler Signale ist es ideal für Reparatur, Entwicklung und DIY geeignet. Mit dem integrierten 6000 mAh Akku läuft das Gerät bis zu 4 Stunden stabil.

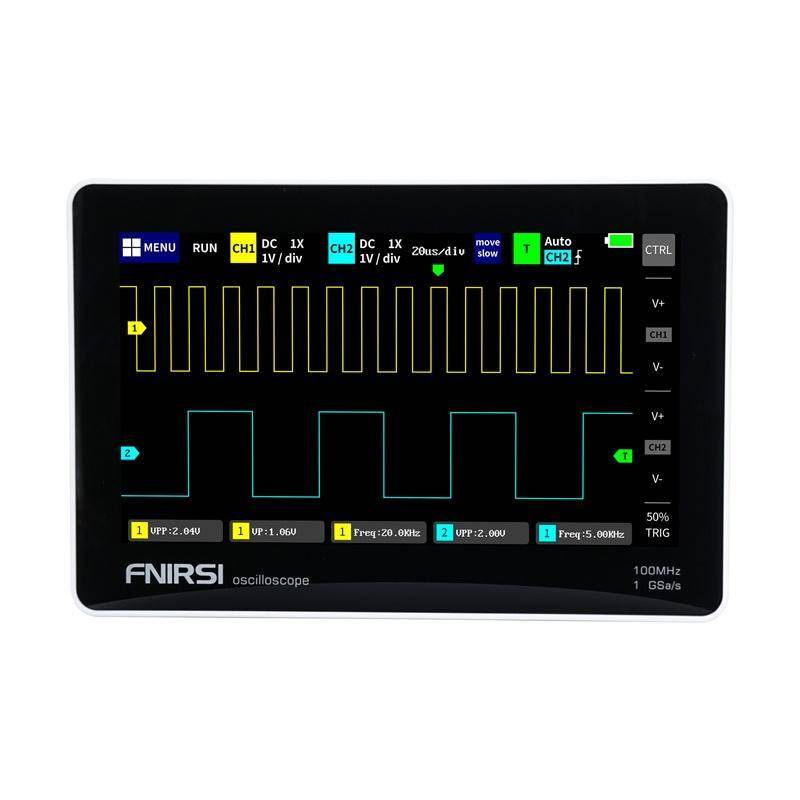

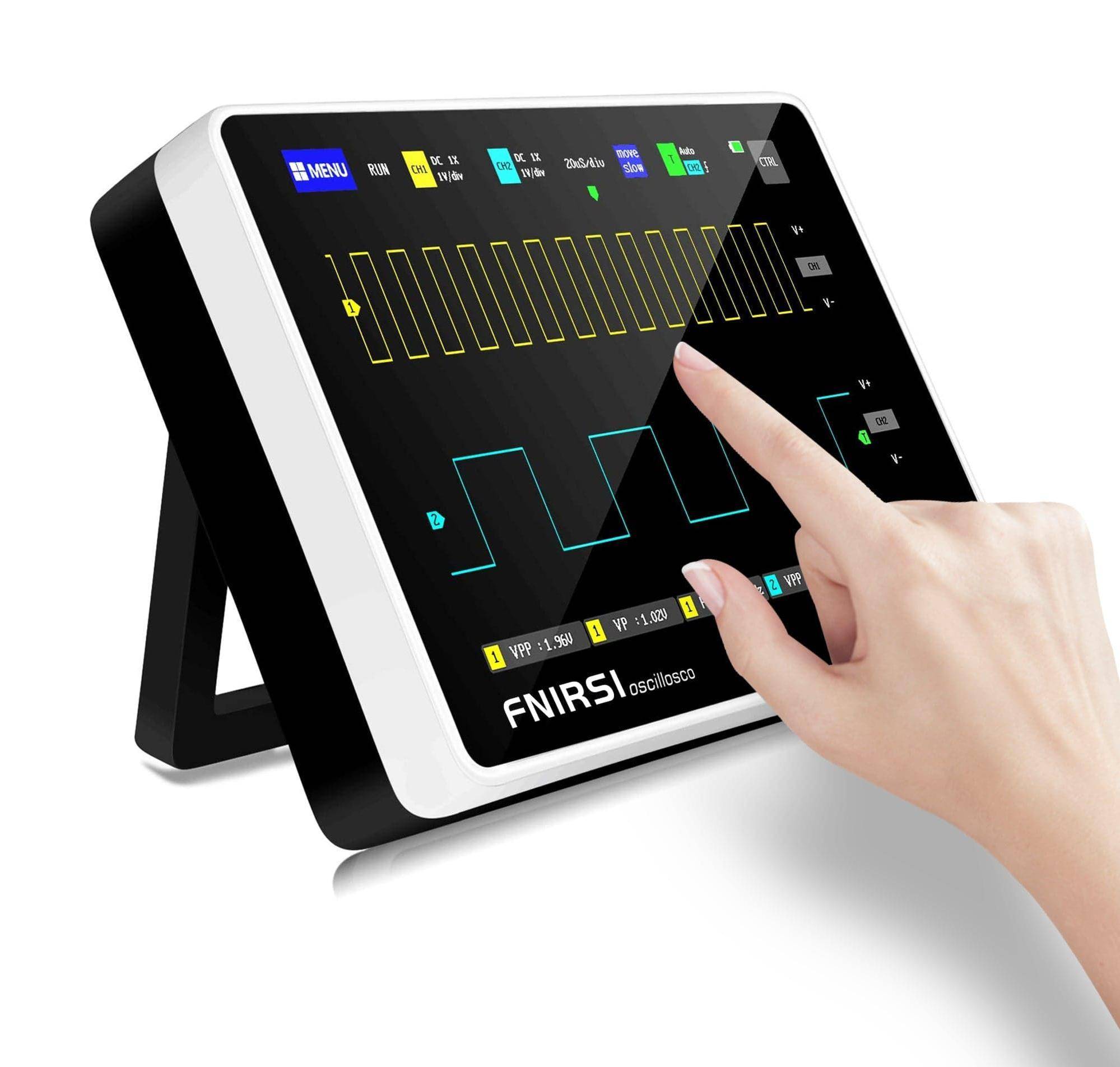

Hochauflösendes Touchdisplay
Der kapazitive TFT-Bildschirm mit 800x480 Pixel liefert dir scharfe Wellenformen, hohe Helligkeit und überzeugenden Kontrast. Dank Touchfunktion kannst du ganz intuitiv zoomen, verschieben oder Parameter verändern ganz ohne Tasten. Die Cursorfunktion hilft dir dabei, Spannungen, Frequenzen oder Perioden präzise abzulesen, besonders bei verrauschten Signalen oder Rechteckwellenformen.

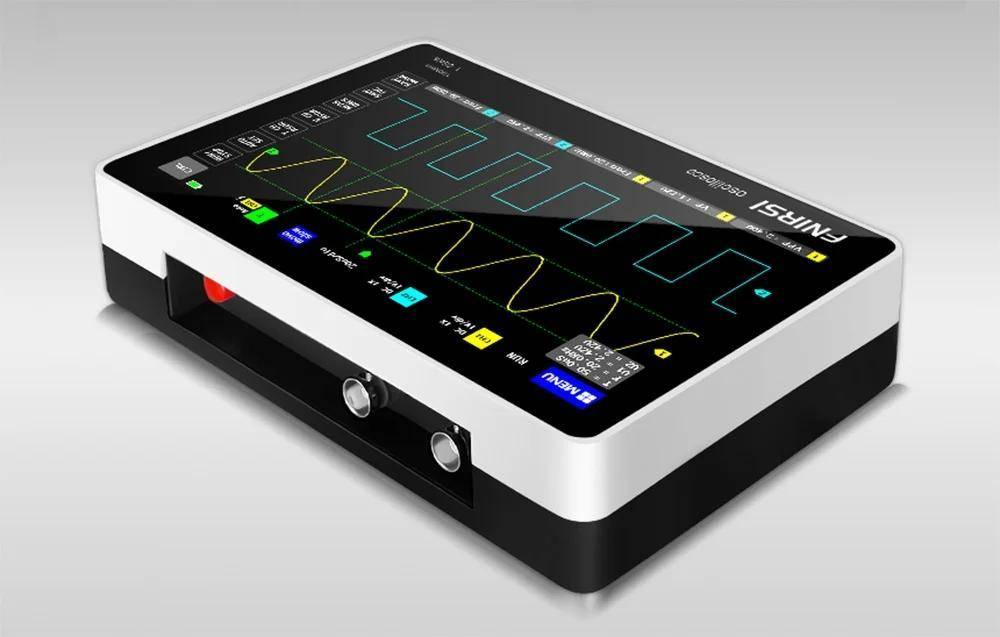

Zwei präzise Messkanäle
Mit den zwei unabhängigen Eingängen (je 1 MΩ Impedanz) kannst du zwei Signale gleichzeitig messen und vergleichen z. B. Eingang und Ausgang eines Verstärkers oder PWM-Signale. Im XY-Modus sind sogar Frequenzvergleiche mit Lissajous-Mustern möglich ideal für Phasenanalyse oder Fehlersuche.
Auto-Signalerkennung auf Knopfdruck
Die Auto-Setup-Funktion passt Signalparameter automatisch an ein 1-Vpp-Signal wird in nur einer Sekunde optimal dargestellt. Dank intelligenter Fuzzy-Logik landet das Signal sofort zentriert auf dem Screen, ganz ohne manuelles Justieren.
Sicher messen, auch bei hohen Spannungen
Eingebaute Überspannungsschutz-Module mit bis zu 400 V schützen deinen Oszilloskop zuverlässig selbst wenn die Messspitze nicht im 10X-Modus betrieben wird. So misst du unbedenklich auch an Netzteilen oder HV-Stufen.

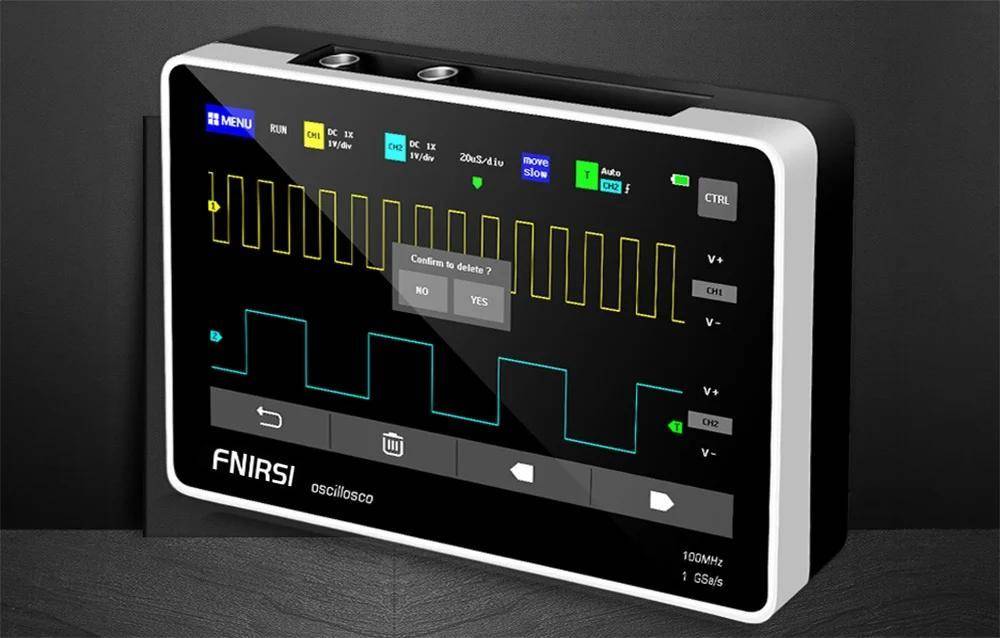

Speichern & Auswerten leicht gemacht
Auf dem internen 1-GB-Speicher finden bis zu 1000 Screenshots und 1000 Wellenformsets Platz. Mit nur einem Klick speicherst du deine Messung, exportierst sie per USB an den PC oder wertest sie direkt auf dem Gerät aus inklusive Zoom, Analyse-Cursorn und Thumbnail-Übersicht, fast wie in der Smartphone-Galerie.
Umfangreiche Trigger-Funktionen
Ob Auto, Single oder Normal mit den verschiedenen Trigger-Modi zeichnest du ganz gezielt Signale auf. Auch Puls-, IR- oder Sinusschwingungen sind kein Problem. Zusätzlich kannst du Trigger-Flanken (steigend/fallend) sowie den Trigger-Kanal frei wählen für maximale Kontrolle über deine Signaldaten.
Lieferumfang
FNIRSI 1013D Touchscreen-Oszilloskop
2x Messsonde (100 MHz)
USB-Ladegerät
Benutzerhandbuch
Technische Daten
HerstellerFNIRSIModell1013DAnzahl Kanäle2Displaygröße7 ZollAuflösung800 x 480DisplaytechnikTFT TouchscreenBandbreite100 MHzAbtastrate1 GSa/sMax. Messspannung1X: 40 V
10X: 400 VCursorfunktionenXY-Position
Trigger YRollmodusUnterstütztAuto-SetupUnterstütztWaveform-Speicher1000 Bilder + 1000 SignaleWaveform-ManagerUnterstütztSpannungsgenauigkeit± 2 %Anstiegszeit< 3 nsSpeichertiefe240 KbitEingangswiderstand1 MΩEmpfindlichkeit50 mV ~ 500 VZeitbasis50 s ~ 10 nsTrigger-ModusSingle / Normal / AutoTrigger-FlankeSteigend / FallendKopplungAC / DCFrequenzgenauigkeit± 0,01 %Messparameter12 verschiedeneAkku6000 mAh LithiumBetriebszeit4 StundenDatenausgabeUSB-ExportLadeanschlussUSB-C 5 V bei 2A/3A/4AAbmessungen184 × 124 × 50 mm
