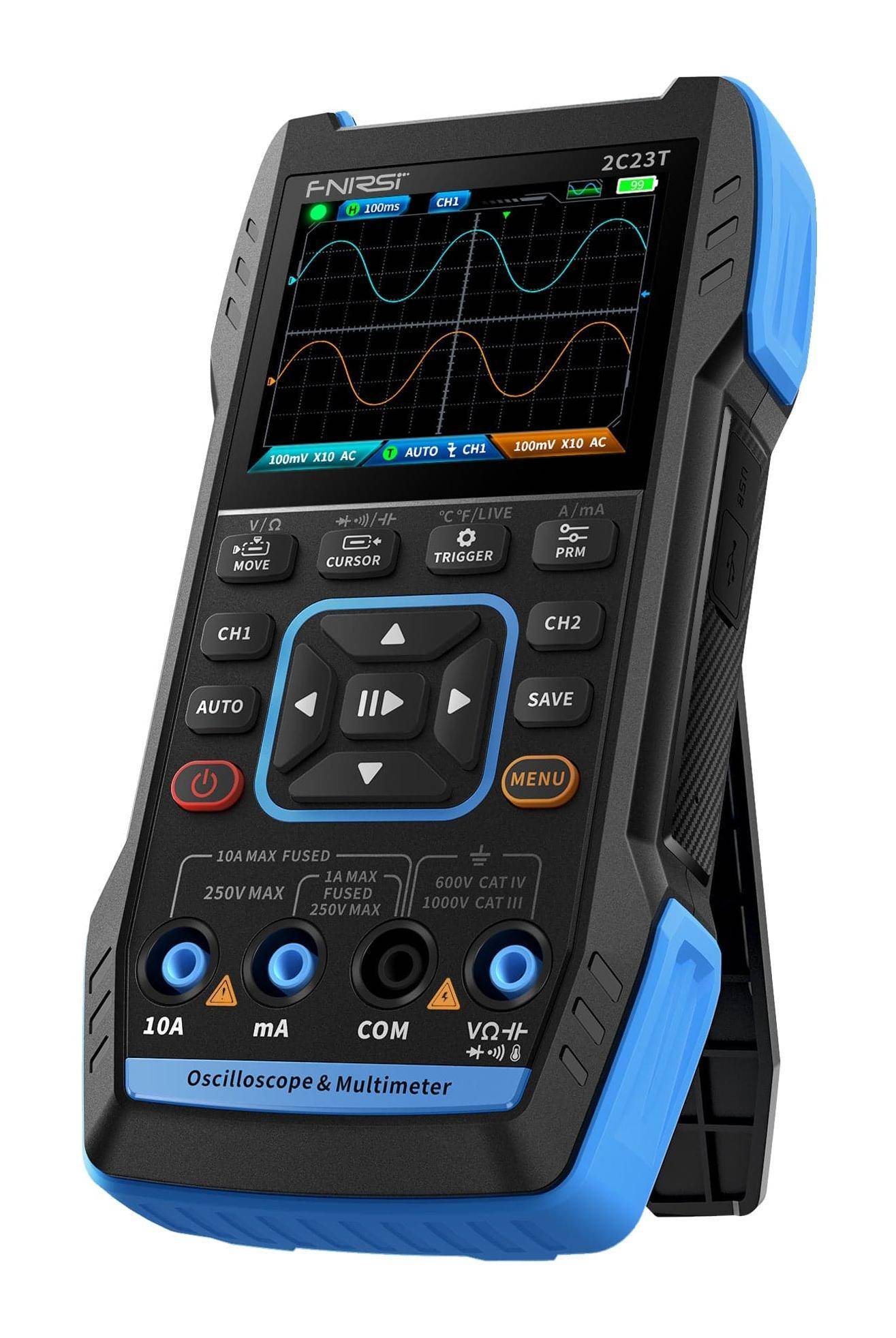

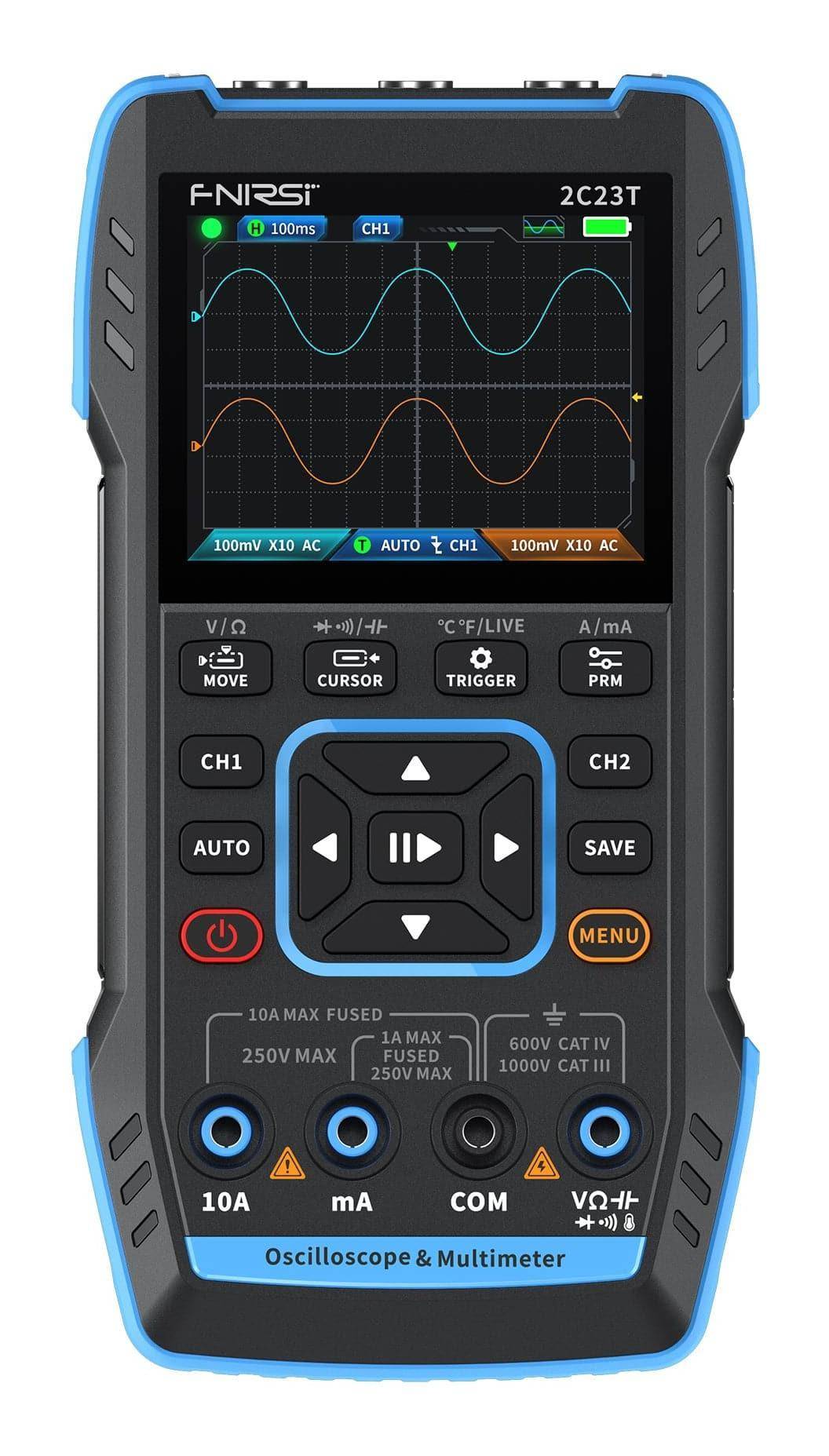

FNIRSI 2C23T 3-in-1 Portables Oszilloskop mit Multimeter und Signalgenerator, 2,8\" Display, 10 MHz

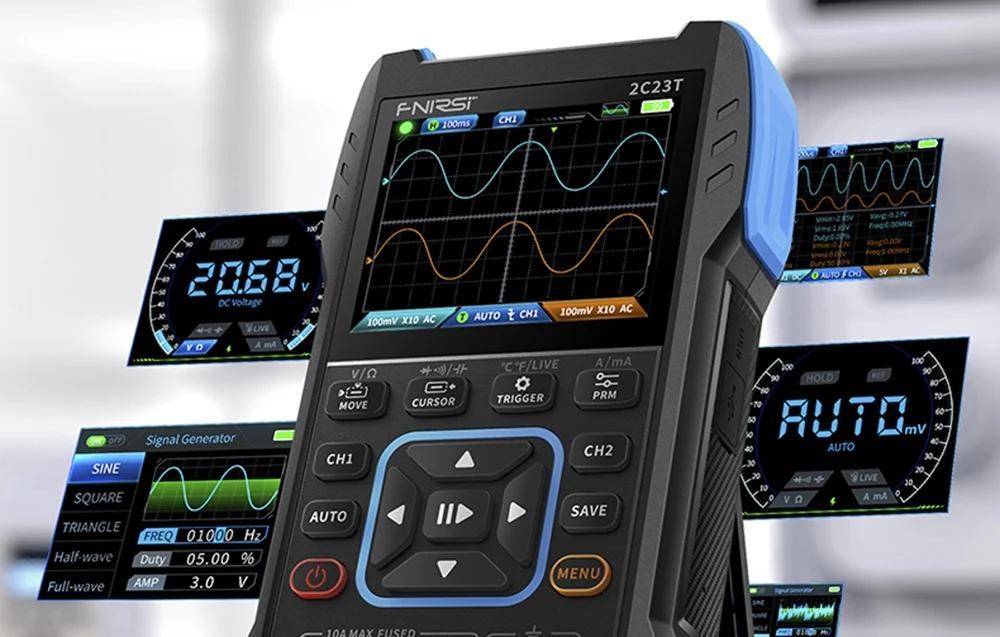

Das FNIRSI 2C23T kombiniert drei leistungsstarke Funktionen in einem Gerät: ein Zweikanal-Oszilloskop, ein präzises Multimeter und einen Signalgenerator. Perfekt für Elektronikbegeisterte – egal ob Einsteiger oder Profi. Die kompakte Bauform, einfaches Handling und starke Funktionen machen es zum idealen Begleiter in Werkstatt und Alltag. Dank des integrierten 3000 mAh Akkus arbeitest du bis zu 8 Stunden mobil. Das 2,8\" Farbdisplay mit einer Auflösung von 320 × 240 px sorgt für eine klare Anzeige, selbst bei schwierigen Lichtverhältnissen.

Oszilloskop mit zwei unabhängigen Kanälen

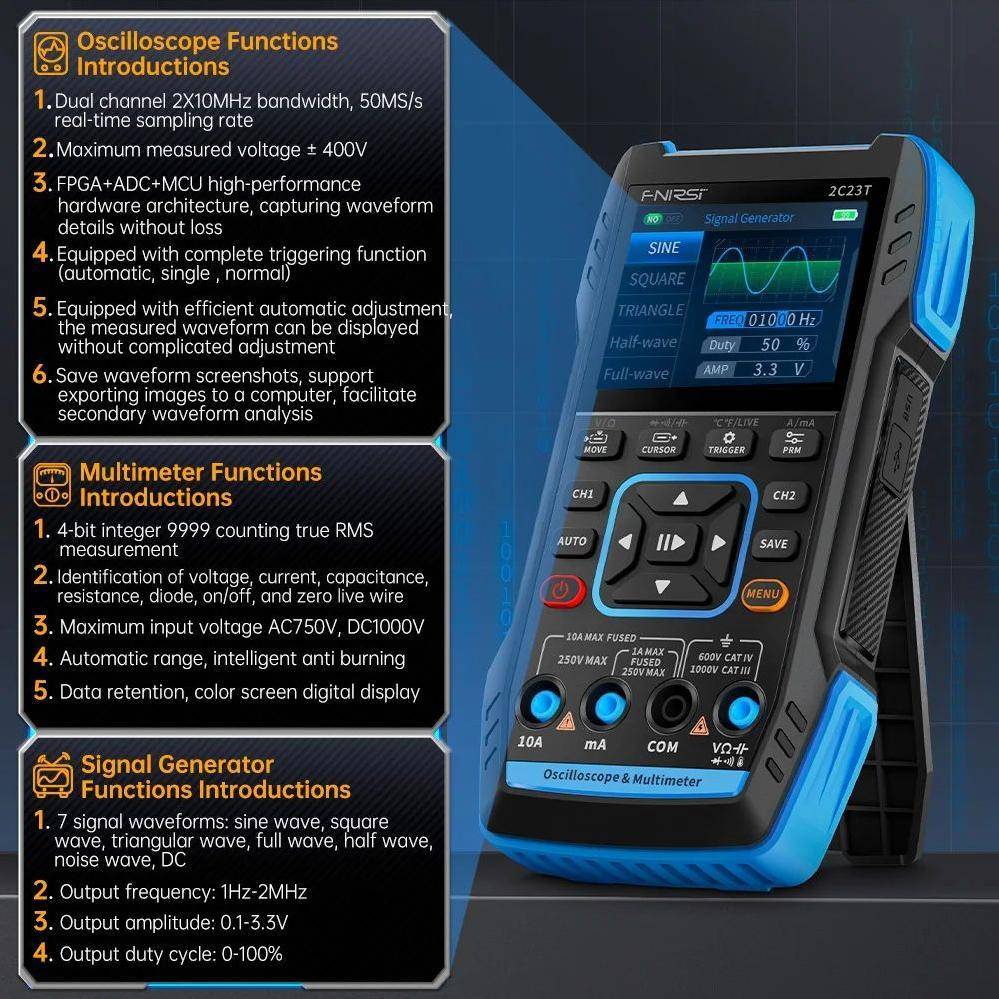

Das FNIRSI 2C23T bietet dir ein Oszilloskop mit 10 MHz Bandbreite und einer Abtastrate von 50 MS/s. Die Kanäle arbeiten unabhängig – für präzise Messungen ohne Interferenzen. Die Kombination aus FPGA, ADC und MCU sorgt für exakte Darstellung selbst feinster Signalverläufe. Du wählst bequem zwischen automatischem, einfachem oder Normal-Trigger. Mit nur einem Klick passt du die Einstellungen automatisch an. Speichere Signalverläufe als Snapshot und analysiere sie später am PC weiter.

Multimeter mit vielen Messmöglichkeiten
Misst Spannungen bis 1000 V DC / 750 V AC, Ströme, Widerstände, Kapazitäten, Dioden, Durchgang – und erkennt Null- sowie Phasenleiter. Dank True-RMS und automatischer Bereichswahl gelingt dir jede Messung schnell und präzise. Der intelligente Schutz vor Überlast (keramische Sicherungen) sorgt für Sicherheit. Deine Messergebnisse bleiben auf dem Display erhalten – ideal zum Ablesen und Dokumentieren.

Vielseitiger Signalgenerator
Erzeugt sieben Signalformen: Sinus, Rechteck, Dreieck, Voll- und Halbperiode, Rauschen und Gleichspannung. Der Frequenzbereich reicht von 1 Hz bis 2 MHz, die Amplitude von 0,1 bis 3,3 V. Auch Pulsweiten (0 bis 100 %) lassen sich einstellen. Ideal zum Testen und Debuggen elektronischer Schaltungen.

Robustes Design – gemacht für unterwegs

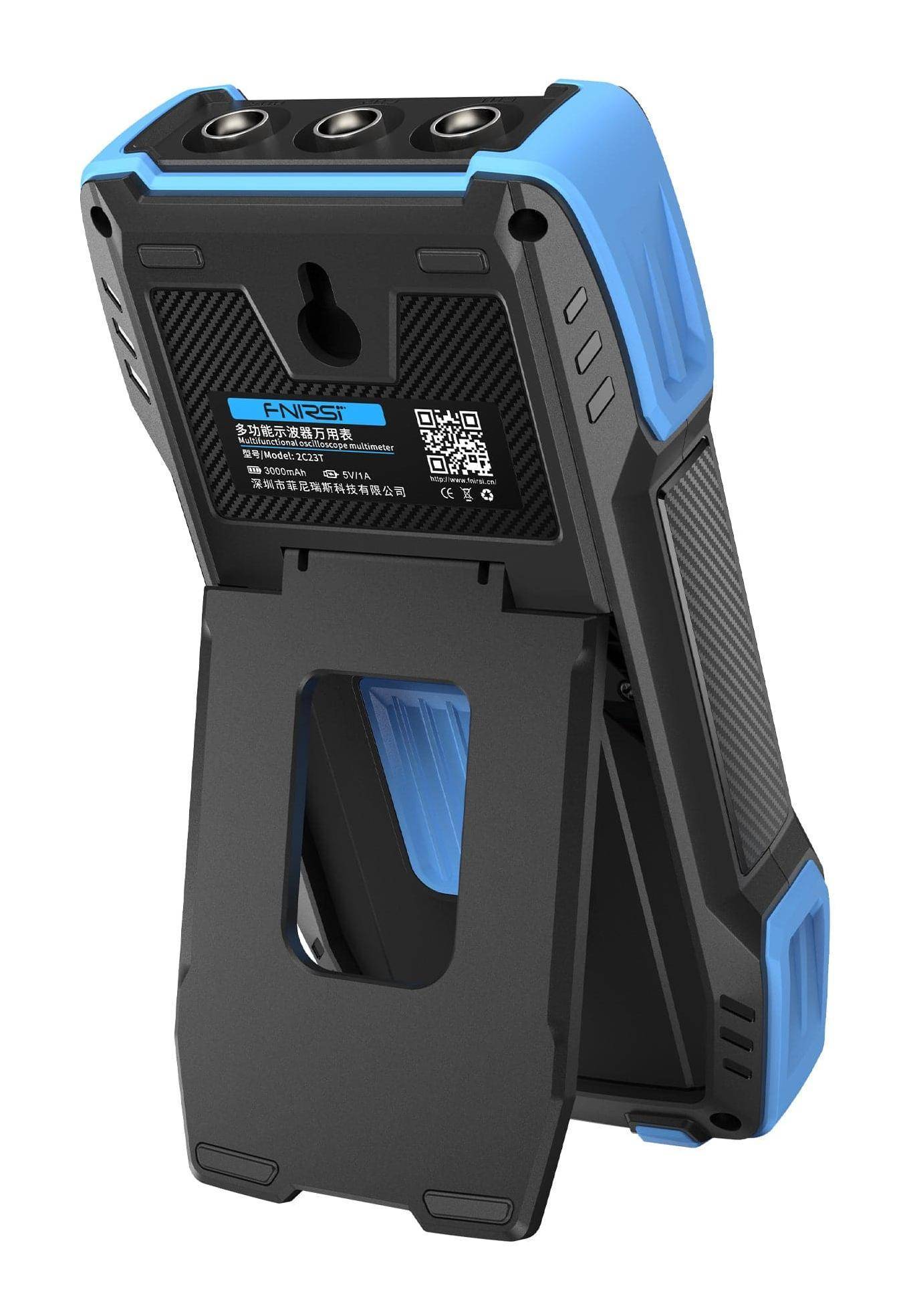

Das stoßfeste Gehäuse aus ABS mit Silikon-Schutzhülle hält so einiges aus. Die vergoldete PCB-Platine ist korrosionsresistent und langlebig. Der ausklappbare Standfuß sorgt für stabilen Halt und die griffigen Silikontasten für komfortable Bedienung. Über die USB-C-Schnittstelle lädst du das Gerät schnell auf. Mit nur 3 cm Dicke passt es locker in jede Tasche.

Vielfältige Einsatzmöglichkeiten
Ob im Labor oder Außeneinsatz – der FNIRSI 2C23T meistert Testaufgaben aller Art. Er eignet sich zur Messung von 220V Netzspannung, zur Impulssignalanalyse, zur Untersuchung von Quarzoszillatoren, Netzteilwelligkeit oder Audiosignalen. Mit fünf Sprachoptionen (Deutsch, Englisch, Russisch, Portugiesisch, Japanisch) und Update-Funktion ist er auch langfristig ein starker Partner.

Lieferumfang

Oszilloskop
Oszilloskop Tastkopf
Messleitung mit Krokodilklemmen
Messleitung für Multimeter
Ladekabel
Bedienungsanleitung

Technische Daten
Allgemein
HerstellerFNIRSIModell2C23TDisplay2,8″ FarbdisplayAuflösung320 × 240 pxLadeanschlussUSB-C (5V/1A)AkkuLithium, 3000 mAhFunktionenOszilloskop, Signalgenerator, MultimeterStandby-Zeit6 StundenSprachenDeutsch, Englisch, Russisch, Portugiesisch, JapanischAbmessungen167 × 89 × 35 mmGewicht300 g

Oszilloskop
KanäleZweikanalAbtastrate50 MS/sBandbreite10 MHzSpeicher32 kBImpedanz1 MΩZeitbasis50 ns – 10 sVertikale Empfindlichkeit20 mV/Div – 10 V/Div (X1)Max. Eingangsspannung400 VTrigger-ModiAuto, Normal, SingleTrigger-ArtenSteigende/ fallende FlankeDarstellungYT / Scroll-ModusKopplungAC / DCWellenform-ScreenshotUnterstütztWellenform-ExportUnterstützt

Signalgenerator
KanalEinzelkanalFrequenzbereich1 Hz – 2 MHzAmplitude0,1 – 3,3 V
