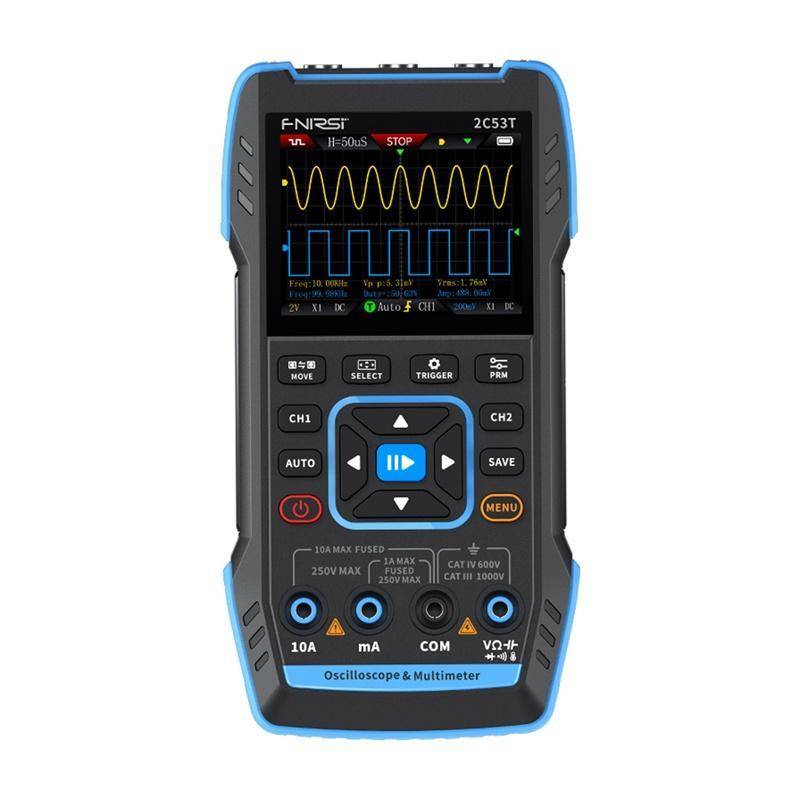

FNIRSI 2C53T 3-in-1 Portables Oszilloskop mit Multimeter und Signalgenerator, 2,8\" Display, 50 MHz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Typ
2C53T
Beschreibung

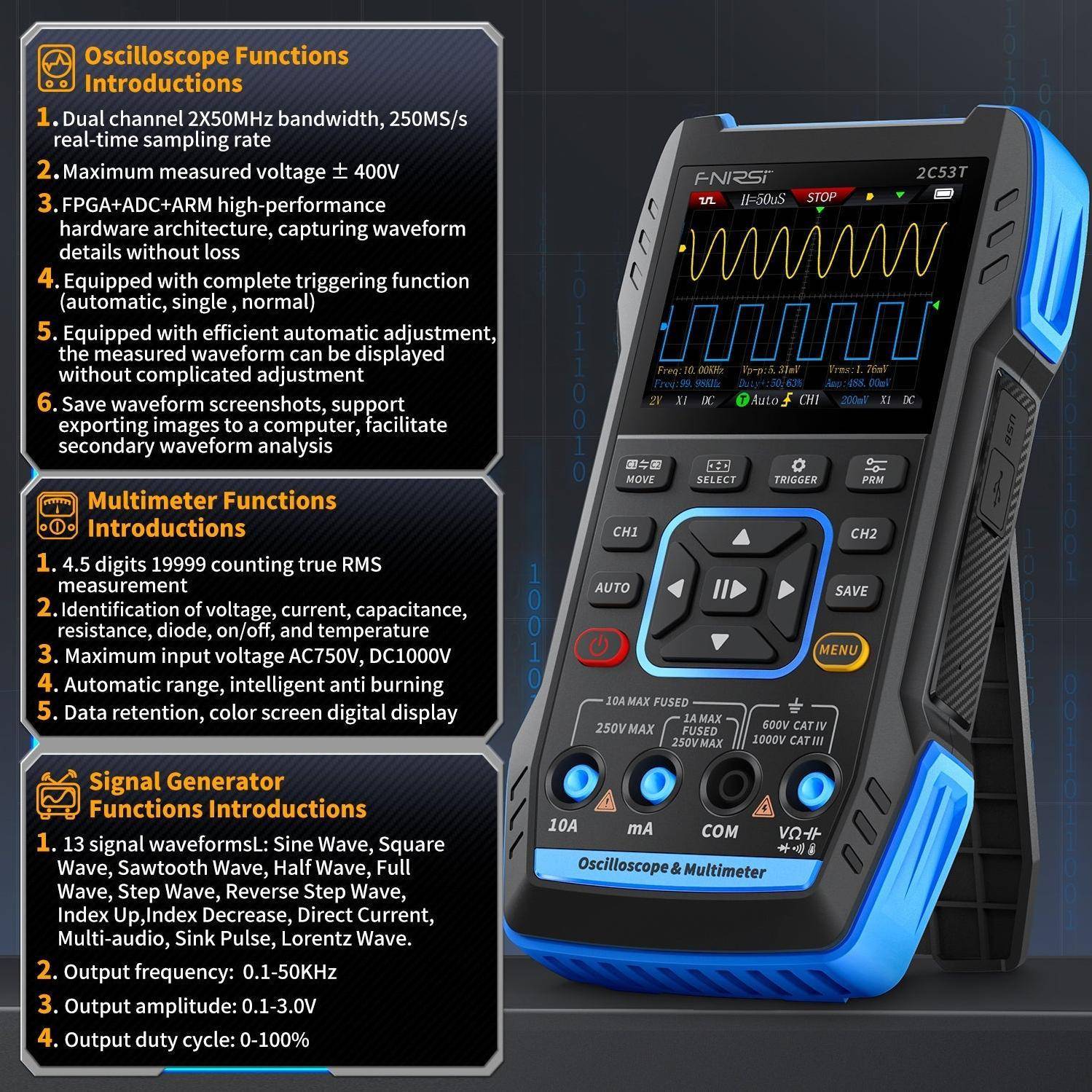

Das FNIRSI 2C53T vereint die Funktionen eines 2-Kanal-50 MHz/250 MSa/s Oszilloskops mit 8-Bit-ADC und 16 k Speicherpuffern pro Kanal (vor/nach Triggerung), einem Multimeter mit bis zu 19999 Anzeigewerten und einem Signalgenerator bis 50 kHz. Die Eingangsimpedanz beträgt 1 MΩ ∙ 15 pF mit AC/DC/GND-Umschaltung. Ein robustes ABS-Gehäuse mit Silikonüberzug, ein 2,8-Zoll-Farbdisplay mit 320×240 Pixel und ein 3000 mAh Akku (bis zu 4 h Betrieb) sorgen für Mobilität und Zuverlässigkeit, auch unter rauen Bedingungen. Das Gerät ist nach CAT II 300 V zertifiziert, mit doppelter Keramiksicherung und Überspannungsschutz. Gespeicherte Signalverläufe und Firmware-Updates geben dir jederzeit Kontrolle über deine Messergebnisse und Zugang zu neuen Funktionen.
Farbbildschirm & Multimeter

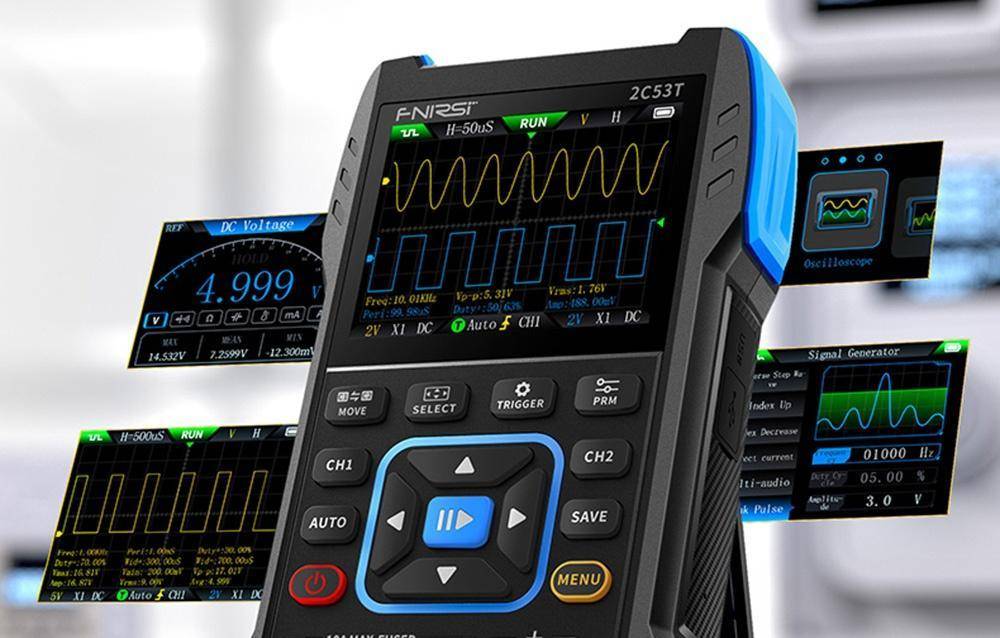

Das 2,8-Zoll-Display mit 320×240 Pixel zeigt Signalverläufe farbig und dank Infinite Afterglow-Funktion dauerhaft an auch nach dem Verschwinden der Kurve bleibt sie sichtbar. Mit Y-T-, Rolling- und X-Y-Modi (Lissajous-Figuren zur Phasenanalyse) behältst du Signalverhältnisse zuverlässig im Blick. Die hohe Helligkeit sorgt für perfekte Ablesbarkeit bei jedem Licht. Das integrierte Multimeter mit bis zu 19999 Anzeigewerten misst Gleich-/Wechselspannung, niedrige und hohe Ströme, Widerstand, Kapazität, Dioden, Temperatur und Durchgang (mit akustischem Signal). Intelligenter Schutz bewahrt dich und dein Gerät vor Überlastung.
Leistungsstarke Hardware-Architektur
Die moderne Kombination aus ARM-Prozessor, FPGA und einem leistungsstarken ADC, wie sie auch in Tischoszilloskopen verwendet wird, garantiert schnelle Triggerung und exakte Signalabbildung. Das Trigger-System erkennt Flanken (steigend/fallend), Pulsbreiten, Videosignale und Steigungen, je nach Einstellung mit Pre- und Post-Trigger-Bereich von bis zu 50 Prozent so entgeht dir kein noch so kurzes Signalereignis.
Signalgenerator
Der integrierte Funktionsgenerator erzeugt Spannungen von bis zu ±400 V und Frequenzen bis 50 kHz. Zu den 13 auswählbaren Signalformen gehören Sinus, Rechteck, Dreieck, Sägezahn, Rampe, Impuls, Rauschen und mehr. Amplitude und Offset sind einstellbar (10 mV/div), so kannst du Filter, Verstärker und analoge Schaltungen testen ganz ohne externes Equipment.
Automatischer Messmodus
Dank der AUTO-Funktion reicht ein Knopfdruck, um Trigger und Messbereich automatisch anzupassen besonders praktisch bei schnellen Vor-Ort-Messungen. Unterstützt werden außerdem Single und Normal-Modi. Ein Klick genügt, um einen Screenshot des Signalverlaufs im Gerät oder per USB direkt am PC zu speichern ideal zur Dokumentation und Analyse.
Isolierte Messkanäle
Zwei voneinander isolierte Eingänge (CH1 & CH2) mit je 50 MHz Bandbreite sorgen für störungsfreie, präzise Messungen. Eine Abtastrate von 250 MSa/s stellt selbst kleinste Signaldetails wie PWM-Impulse oder Netzstörungen zuverlässig dar.
Robuste Bauweise

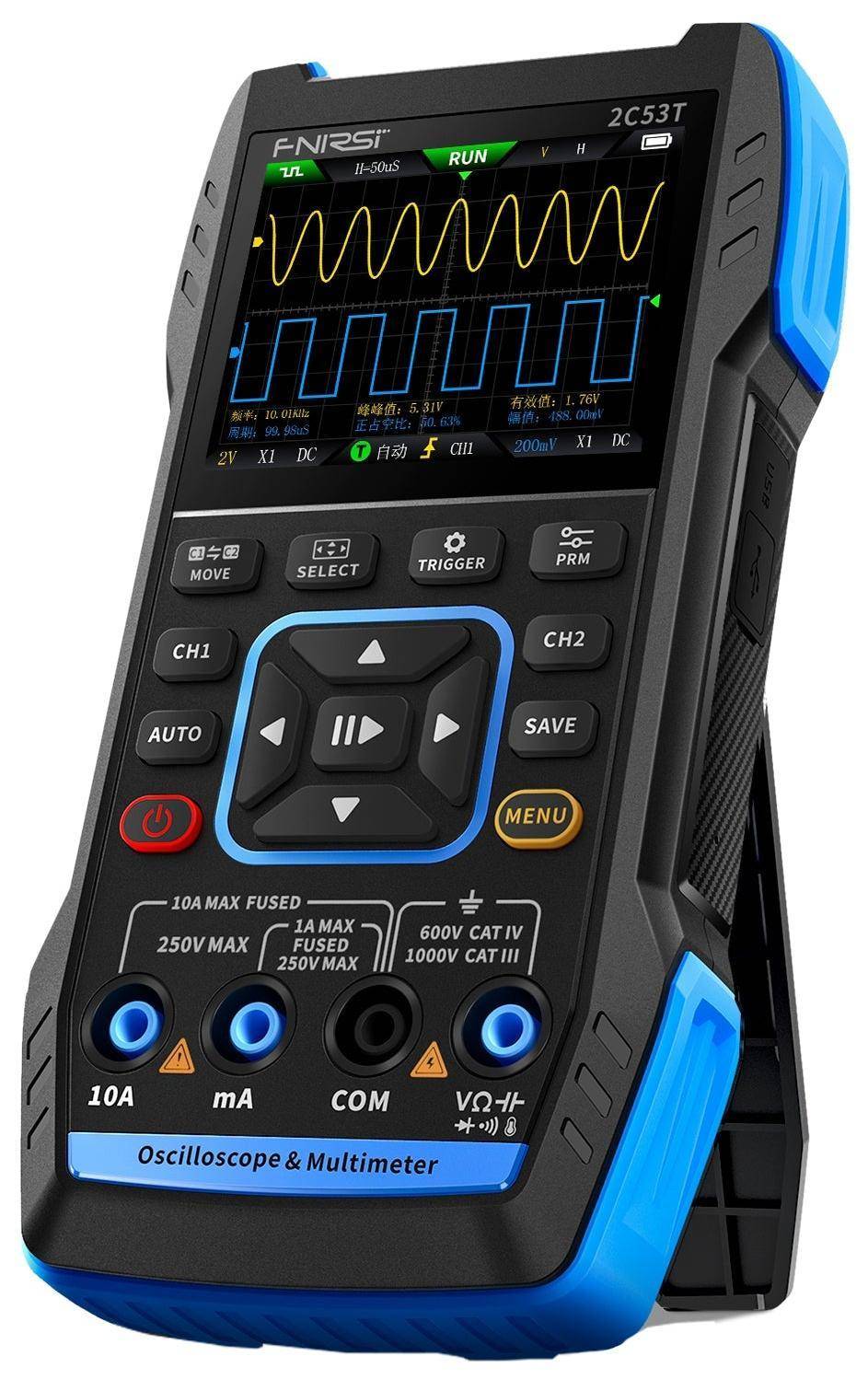

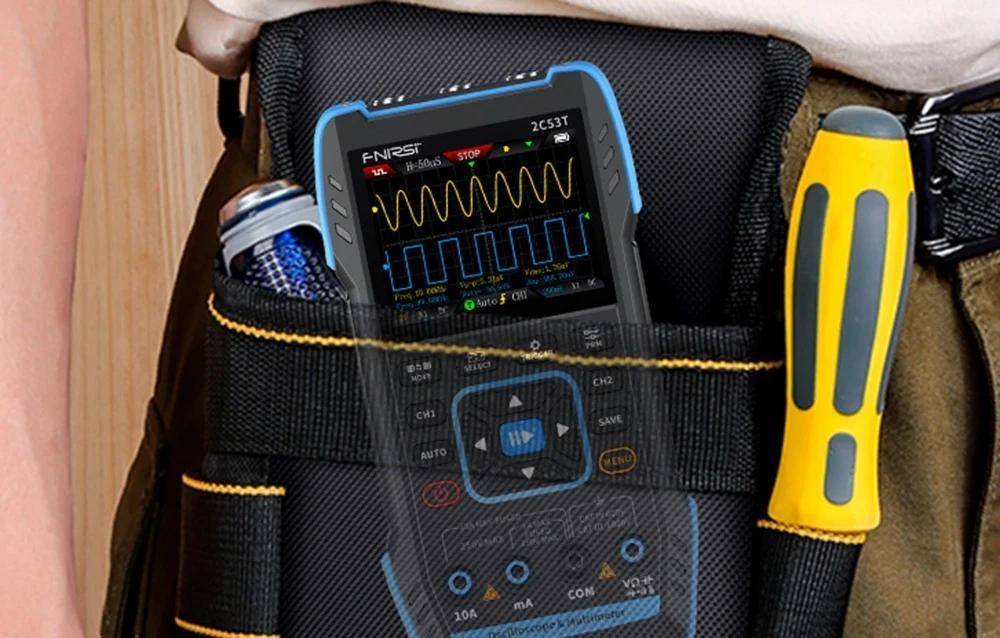

Das ABS-Gehäuse mit Silikonbeschichtung schützt dein Gerät vor Stößen und Stürzen. Die vergoldeten Leiterbahnen auf der Platine verhindern Korrosion. Mit seinem 3000 mAh Akku arbeitet das Gerät bis zu 3 Stunden unabhängig. Der klappbare Standfuß ermöglicht flexible Ausrichtung, ergonomische Tasten und ein USB-C-Anschluss sorgen für einfache Bedienung und schnelles Laden.
Lieferumfang
FNIRSI 2C53T tragbares 3-in-1 Oszilloskop
10x Messleitung
Messspitze mit Krokodilklemmen
Multimeter-Kabel
Ladekabel
Transporttasche
Benutzerhandbuch
Technische Daten
Anzeige
Bildschirm2,8-Zoll HD FarbdisplayAuflösung320 × 240LadeanschlussUSB-C (5 V / 1 A)AkkutypLithium-Ionen 3000 mAhFunktionenOszilloskop, Signalgenerator, MultimeterStandby-Zeit6 h (Laborwert)SprachenChinesisch, EnglischAbmessungen167 × 89 × 35 mmGewicht300 g
Oszilloskop-Parameter
Kanäle2-KanalAbtastrate250 MSa/sBandbreite50 MHz (pro Kanal)Speichertiefe1 kpointsImpedanz1 MΩZeitbasis10 ns 20 sVertikale Empfindlichkeit10 mV/div 10 V/div (×1)Max. Eingangsspannung±400 VTrigger-ModiAUTO / Normal / SingleAnzeigemodiY-T / Rolling / X-YKopplungAC/DCNachleuchtmodusAus, 500 ms, 1 s, ...Mathematische Funktionen8 Grundrechenarten + FFTSignalverlaufs-SpeicherungJaBildexportJaCursor-MessungJa
Signalgenerator-Parameter
Kanal1-KanalFrequenz1 Hz 50 kHzAmplitude0,1 3,0 V
Multimeter-Parameter
Gleichspannung1.9999 V / 19.999 V / 199.99 V / 1000 V ±(0,5 % +3)Wechselspannung1.9999 V / 19.999 V / 199.99 V / 750.0 V ±(1 % +3)Gleichstrom19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±(1,2 % +3)Wechselstrom19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±(1,5 % +3)Widerstand9.999 MΩ / 1.9999 MΩ / 199.99 kΩ / 19.999 kΩ ±(0,5 % +3); 1.9999 kΩ / 199.99 Ω ±(2,0 % +3)Kapazität9.999 mF / 99.99 mF ±(5,0 % +20)Temperatur−55 °C 1300 °C (−67 °F 2372 °F) ±(2,5 % +5)DiodentestJaDurchgangsprüfungJa
