FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz kaufen

$FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz-0$

$FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz-1$

$FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz-2$

$FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz-3$

$FNIRSI DSO-TC4 3-in-1 Portables Oszilloskop, Bauteiltester, Signalgenerator, 2,8\" Display, 10 MHz-4$

1/5

Sofort-Lieferung Mi., 2. Sept.

4 Stück

Verkauf und Versand:

BerryBase AGB

versandkostenfrei ab 200,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

66,77 €

zzgl. MwSt.

4,20 €

Nur noch 4 Stück verfügbar

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: DSO-TC4

Beschreibung

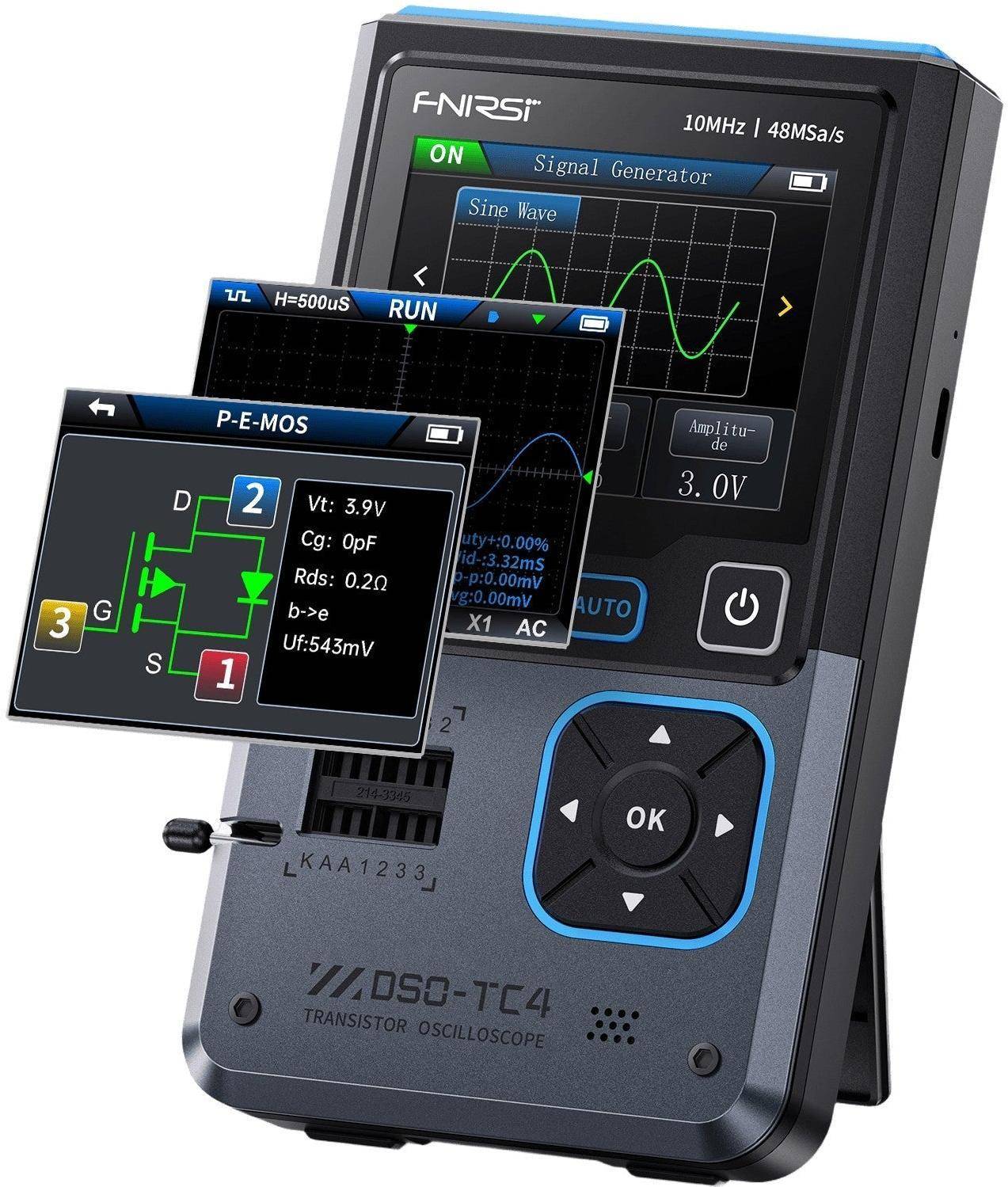

Das FNIRSI DSO-TC4 ist ein kompaktes Multitalent für alle Technikbegeisterten und Elektronikfans. Es vereint drei leistungsfähige Funktionen in einem Gerät: digitales Oszilloskop, Bauteiltester und Signalgenerator. Dank intelligenter Analysefunktionen und automatischer Komponentenerkennung ist dieses Tool perfekt geeignet für Messungen, Diagnose und Serviceeinsätze auch für Einsteiger. Die clevere Anti-Burn-Funktion schützt die Eingangsschaltung bei falsch angeschlossenen Prüfspitzen und garantiert damit zusätzliche Sicherheit.

Messfunktionen & Signalanalyse

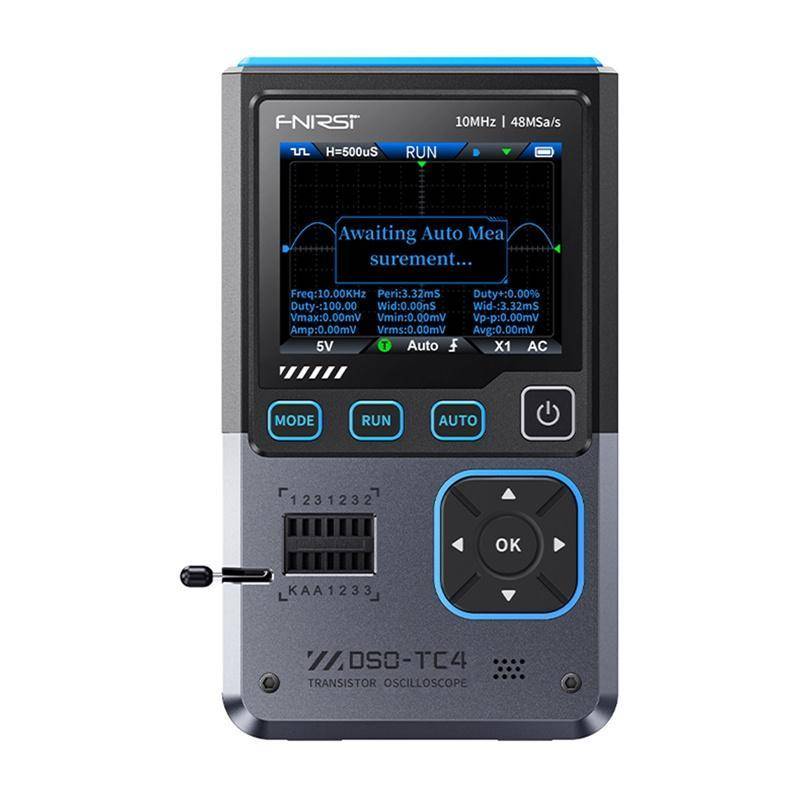

Das DSO-TC4 bietet eine Bandbreite von bis zu 10 MHz sowie eine Abtastrate von 48 MSa/s perfekt für die hochpräzise Darstellung von Signalverläufen in Echtzeit. Der integrierte Signalgenerator stellt 13 vordefinierte Signalformen mit Frequenzen von 0 bis 50 kHz (Amplitude 0,13,0 V) zur Verfügung, um verschiedenste Schaltungsbedingungen zu simulieren.

Leistungsstarker Bauteiltester

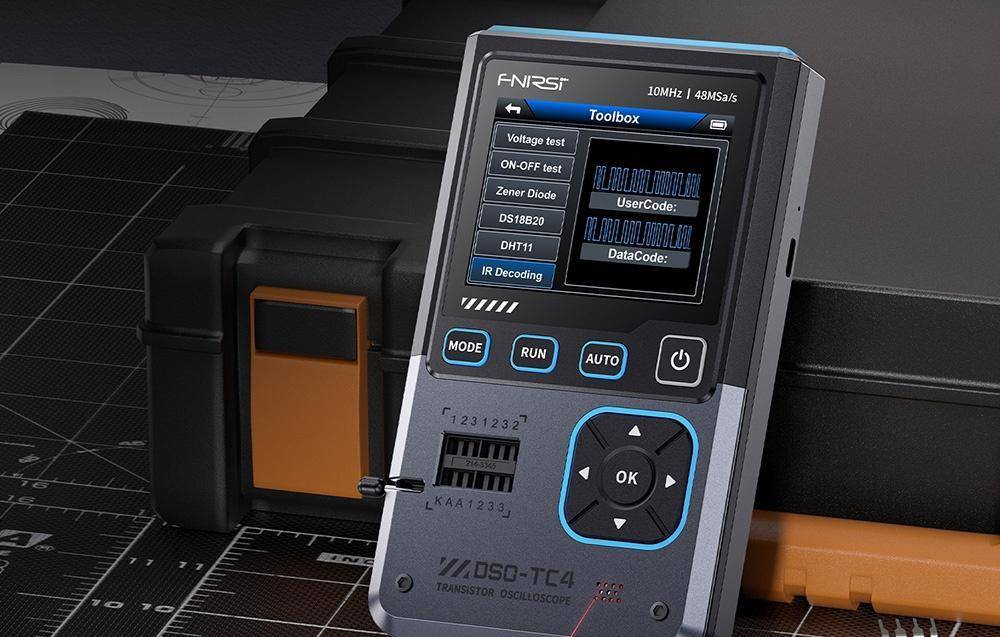

Mit dem integrierten Komponententester erkennst du automatisch Widerstände, Kondensatoren, Dioden, Transistoren (inkl. MOSFETs) und viele andere aktive bzw. passive Bauteile. Dank intelligenter Sockelerkennung lassen sich Parameter schnell und zuverlässig analysieren ideal für Reparaturen, Prototyping und Entwicklung.

Intuitive Bedienung

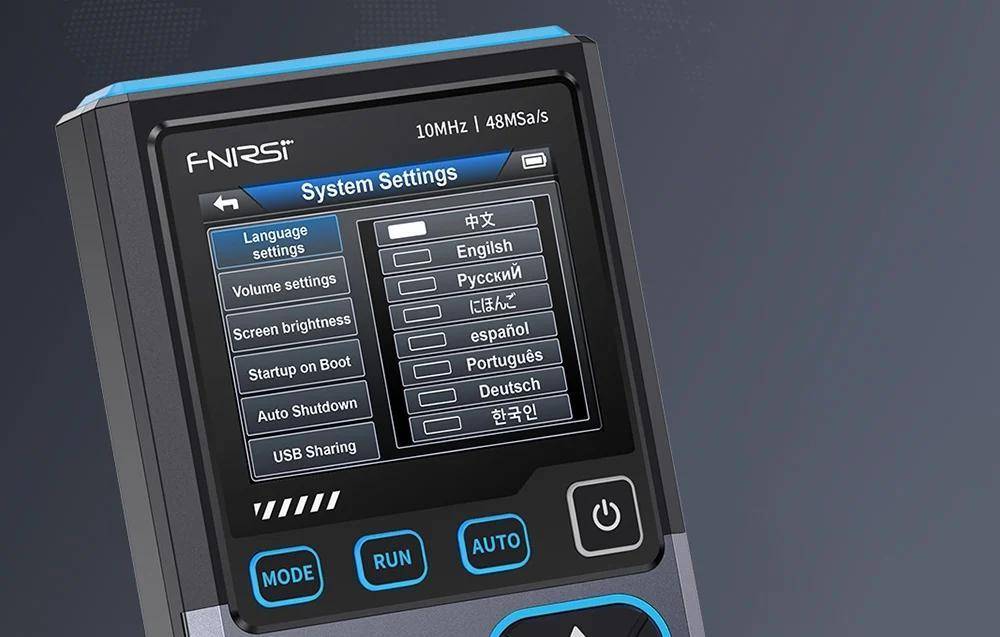

Das 2,8 Zoll große TFT-Farbdisplay liefert gestochen scharfe Graphen und Messdaten. Die Benutzeroberfläche ist mehrsprachig (8 Sprachen) und ermöglicht eine benutzerfreundliche Navigation mit schnellem Zugriff auf Auto-Modus, Pausenfunktion oder Moduswechsel.

Verbindungen & Stromversorgung

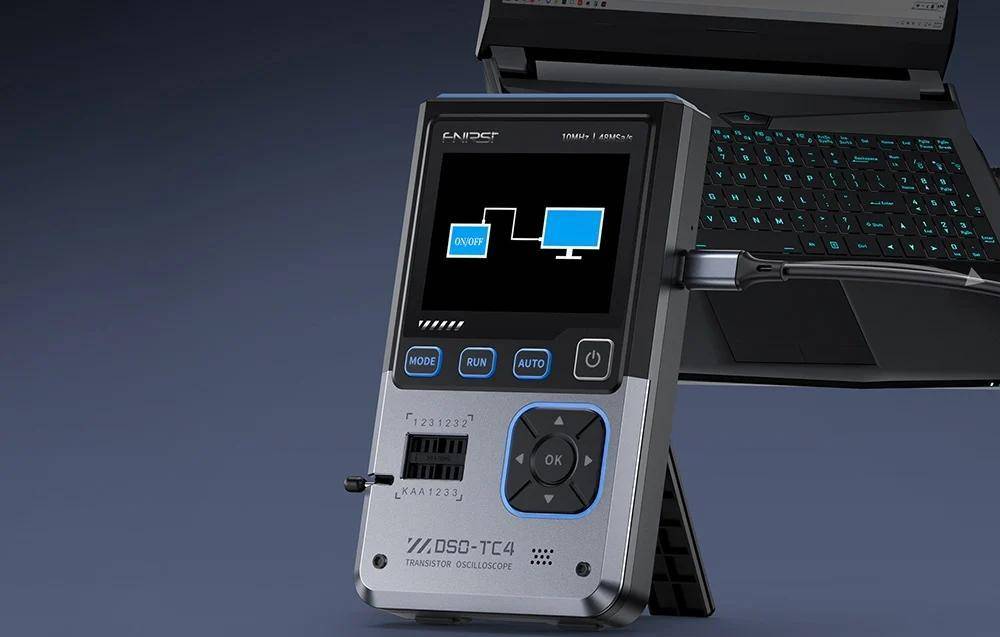

Das Oszilloskop verfügt über einen USB-C-Anschluss zum Laden und für den Datentransfer. Messverläufe lassen sich zur Weiterbearbeitung oder Archivierung einfach auf einen Computer exportieren. Der integrierte 1.500 mAh Lithium-Ionen-Akku garantiert lange Laufzeiten und durch die automatische Abschaltung auch maximale Effizienz.

Lieferumfang

Oszilloskop DSO-TC4
P1600 Prüfspitze
Krokodilklemme
3x Testhaken
USB-C Ladekabel
Adapter
Bedienungsanleitung

Technische Daten
HerstellerFnirsiModellDSO-TC4Display2,8\" TFT-FarbdisplayBeleuchtungHelligkeit einstellbarStromversorgungUSB Typ-C (5V/1A)AkkuLi-Ion 3,7V, 1500 mAhSprachen8 Sprachen (Deutsch, Englisch, Chinesisch, Portugiesisch, Japanisch, Spanisch, Koreanisch, Russisch)Abmessungenca. 90 × 142 × 27,5 mmGewicht186 gEchtzeit-Abtastrate48 MSa/sAnaloge Bandbreite10 MHzEingangsimpedanz1 MΩKopplungAC/DCMessspannungsbereichMess-Tastkopf 1:1 80Vpp (±40V); 10:1 800Vpp (±400V)Vertikale Auflösung10 mV/div 10 V/div (X1 Bereich)Vertikaler Offseteinstellbar, mit AnzeigeZeitbasis50 ns 20 sTrigger-ModiAuto / Normal / EinzelTrigger-Typsteigende oder fallende FlankeTrigger-Leveleinstellbar, mit AnzeigeWellenform einfrierenJa (HOLD-Funktion)Automatische MessungMax, Min, Durchschnitt, RMS, Vpp, Frequenz, Periodendauer, Tastverhältnis
