Gerätesteckverbinder Hinterwand 1409211 PRC 5-FT25-MC2,5-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inha kaufen

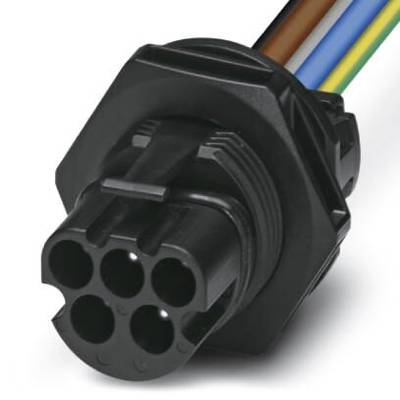

Ein schwarzer, runder mehrpoliger Steckverbinder mit fünf Steckplätzen, verbunden mit einem Kabelstrang mit farbcodierten Kabeln.

Abbildung ähnlich

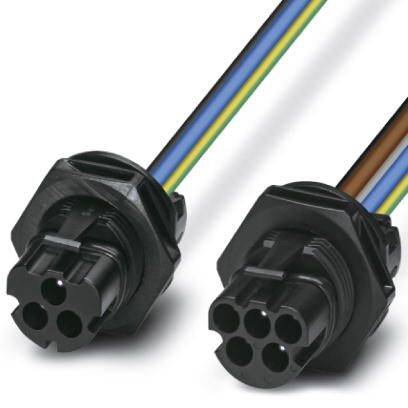

Zwei schwarze runde Steckverbinder mit bunten Kabeln. Links sind gelb-grün-blaue und rechts braun-schwarz-blaue Kabel zu sehen.

Technische Zeichnung eines mechanischen Bauteils mit Maßen: Länge 29,5 und Durchmesser 35. Detailansicht mit Kennzeichnung 34.

Technische Zeichnung eines Teils mit präzisen Messungen: Durchmesser 25,5 ±0,2 mm, Höhe 16,4 ±0,2 mm, Abstände 11 ±0,2 mm und 6 mm.

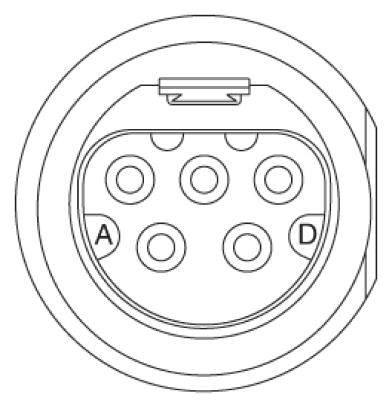

Schema eines Ladeanschlusses für Elektrofahrzeuge mit fünf runden Kontakten und zwei rechteckigen Polen, beschriftet mit 'A' und 'D'.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 29. Okt.

100 Set(s)

Verkauf und Versand:

Stecker Express GmbH AGB

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (213,50 € / Stück)

213,50 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

6,95 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Material Kontaktträger: PPE
Material Dichtung: EPDM
Material O-Ring: Silikon
Material Verschraubung: PPE
Verriegelungsart: Rastverriegelung
Steckzyklen: 100
Auszugskraft: 175 N ± 50 N
Steckkraft: 40 N ±10 N
Anzugsdrehmoment: 2.5 Nm ±0.1 Nm (Anzugsdrehmoment Mutter)
Schlüsselweite Überwurfmutter: 32 mm
Aderdurchmesser inklusive Isolierung: 3.65 mm ±0.15 mm

Typ: PRC 5-FT25-MC2,5-150

Produkt-Art: Rundsteckverbinder

Gesamtpolzahl: 5

: IP66
IP68
IP69K
IP65

Anschluss: Crimp

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz
Blau
Grau
Braun
Grün
Gelb

Anschluss-Querschnitt: 2.5 mm²

Bemessungsspannung: 690 V

Bemessungsstrom: 24 A

Gehäuse-Material: PPE

Herst.-Teilenr.: 1409211

Inhalt: 10 St.

Kontaktmaterial: Cu-Legierung, vergoldet

Polzahl: 5

Breite: 35 mm

Höhe: 35 mm

Länge: 29.5 mm

Bauform: Stiftkontakt

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209169 Gerätesteckverbinder Hinterwand 1409211 PRC 5-FT25-MC2,5-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inha

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209169 Gerätesteckverbinder Hinterwand 1409211 PRC 5-FT25-MC2,5-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inha

Beschreibung

Rundsteckverbinder (geräteseitig), Gerätesteckverbinder Hinterwand, Material Gehäuse: PPE, Farbe: schwarz, Polzahl: 5, Aderquerschnitt max.: 2,5 mm², Nennspannung: 690 V AC, Bemessungsstrom: 24 A, Anschlussart: Crimpanschluss, Kontaktart: Stift, Kabellänge: 150
