Gerätesteckverbinder Hinterwand 1409212 PRC 5-FT25-MC4-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inhalt kaufen

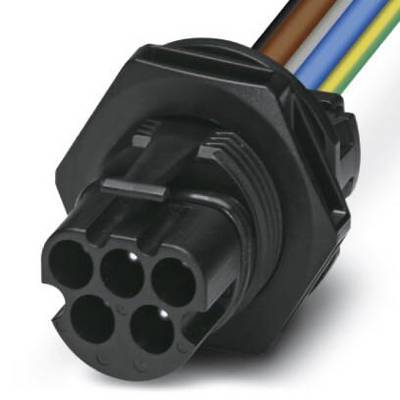

Ein schwarzer fünfpoliger elektrischer Steckverbinder mit Farbkabeln: blau, braun, weiß, gelb-grün; geeignet für industrielle Anwendungen.

Abbildung ähnlich

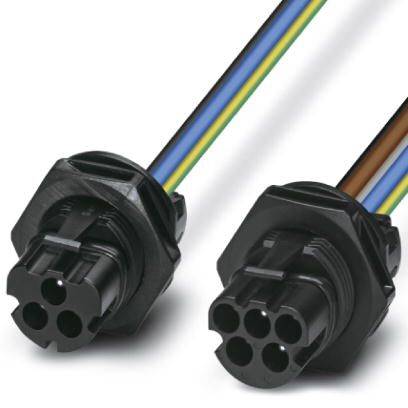

Zwei schwarze elektrische Steckverbinder mit farbigen Kabeln (gelb-grün, blau, braun). Hauptbestandteile eines Kabelsystems.

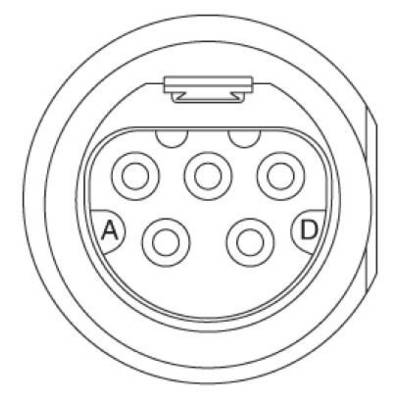

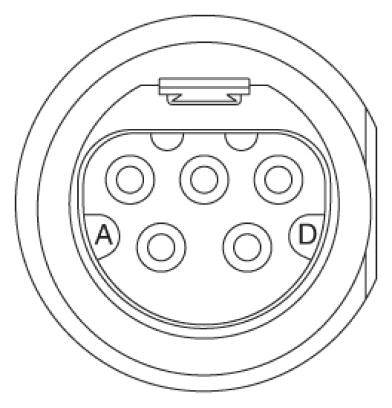

Schema einer elektrischen Ladebuchse mit sieben runden Kontakten, beschriftet mit 'A' und 'D'. Geeignet für Elektrofahrzeuge.

Technische Zeichnung einer Bohrung. Darstellung der Vorder- und Seitenansicht mit Maßen: Durchmesser 25,5 mm, Position 11 mm und 16 mm von den Kanten.

Seitliche technische Zeichnung eines elektrischen Steckers, Maße: Länge 29,5 mm, Durchmesser 35 mm; Schraubenschlüssel Nr. 34 markiert.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 3. Sept.

8 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (10,92 € / Stück)

109,24 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

Kostenfreier Versand

Nur noch 8 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Material Kontaktträger: PPE
Material Dichtung: EPDM
Material O-Ring: Silikon
Material Verschraubung: PPE
Verriegelungsart: Rastverriegelung
Steckzyklen: 100
Auszugskraft: 175 N ± 50 N
Steckkraft: 40 N ±10 N
Anzugsdrehmoment: 2.5 Nm ±0.1 Nm (Anzugsdrehmoment Mutter)
Schlüsselweite Überwurfmutter: 32 mm
Aderdurchmesser inklusive Isolierung: 4.15 mm ±0.15 mm

Typ: PRC 5-FT25-MC4-150

Produkt-Art: Rundsteckverbinder

Gesamtpolzahl: 5

: IP66
IP68
IP69K
IP65

Anschluss: Crimp

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz
Blau
Grau
Braun
Grün
Gelb

Anschluss-Querschnitt: 4 mm²

Bemessungsspannung: 690 V

Bemessungsstrom: 32 A

Gehäuse-Material: PPE

Herst.-Teilenr.: 1409212

Inhalt: 10 St.

Kontaktmaterial: Cu-Legierung, vergoldet

Polzahl: 5

Breite: 35 mm

Höhe: 35 mm

Länge: 29.5 mm

Bauform: Stiftkontakt

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209170 Gerätesteckverbinder Hinterwand 1409212 PRC 5-FT25-MC4-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inhalt

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209170 Gerätesteckverbinder Hinterwand 1409212 PRC 5-FT25-MC4-150 Schwarz, Blau, Grau, Braun, Grün, Gelb Phoenix Contact Inhalt

Beschreibung

Rundsteckverbinder (geräteseitig), Gerätesteckverbinder Hinterwand, Material Gehäuse: PPE, Farbe: schwarz, Polzahl: 5, Aderquerschnitt max.: 4 mm², Nennspannung: 690 V AC, Bemessungsstrom: 32 A, Anschlussart: Crimpanschluss, Kontaktart: Stift, Kabellänge: 150
