Gerätesteckverbinder Hinterwand 1409219 PRC 3-FT25-MC2,5-150 Schwarz, Blau, Grün, Gelb Phoenix Contact Inhalt: 10 St. kaufen

Schwarzer dreipoliger Steckverbinder mit angeschlossenen farbigen Kabeln: blau, gelb-grün, und schwarz.

Abbildung ähnlich

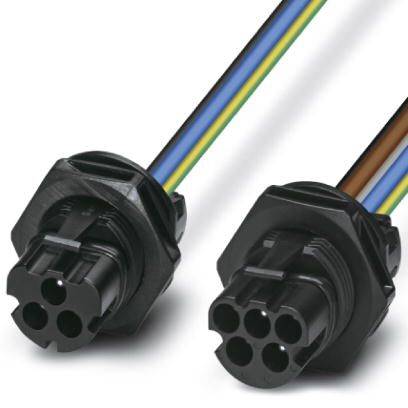

Zwei schwarze, sechspolige Steckverbinder mit Kabeln, links gelb-grün-blau, rechts braun-blau-grün.

Technische Zeichnung einer Metallplatte mit Bohrung: 25,5 mm Durchmesser, 11 mm Abstand zur Kante, 6 mm Stärke, 16,4 mm Höhe.

Technische Zeichnung eines Bauteils mit Abmessungen: Länge 29,5 mm, Durchmesser 35 mm. Zeigt eine Seitenansicht mit Details.

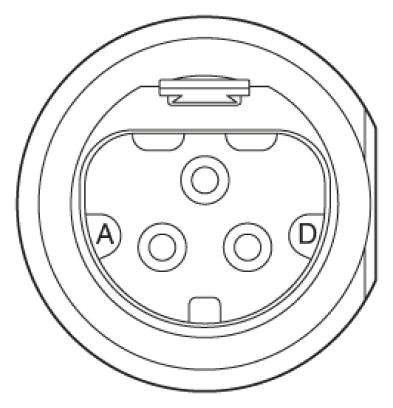

Schema eines Elektrofahrzeug-Ladeanschlusses mit vier Kontakten; beschriftet mit 'A' und 'D' zur Orientierung.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 29. Okt.

100 Set(s)

Verkauf und Versand:

Stecker Express GmbH AGB

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (164,88 € / Stück)

164,88 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

6,95 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Material Kontaktträger: PPE
Material Dichtung: EPDM
Material O-Ring: Silikon
Material Verschraubung: PPE
Verriegelungsart: Rastverriegelung
Steckzyklen: 100
Auszugskraft: 150 N ± 50 N
Steckkraft: 30 N ±10 N
Anzugsdrehmoment: 2.5 Nm ±0.1 Nm (Anzugsdrehmoment Mutter)
Schlüsselweite Überwurfmutter: 32 mm
Aderdurchmesser inklusive Isolierung: 3.65 mm ±0.15 mm

Typ: PRC 3-FT25-MC2,5-150

Produkt-Art: Rundsteckverbinder

Gesamtpolzahl: 3

: IP66
IP68
IP69K
IP65

Anschluss: Crimp

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz
Blau
Grün
Gelb

Anschluss-Querschnitt: 2.5 mm²

Bemessungsspannung: 690 V

Bemessungsstrom: 24 A

Gehäuse-Material: PPE

Herst.-Teilenr.: 1409219

Inhalt: 10 St.

Kontaktmaterial: Cu-Legierung, vergoldet

Polzahl: 3

Breite: 35 mm

Höhe: 35 mm

Länge: 29.5 mm

Bauform: Stiftkontakt

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209172 Gerätesteckverbinder Hinterwand 1409219 PRC 3-FT25-MC2,5-150 Schwarz, Blau, Grün, Gelb Phoenix Contact Inhalt: 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209172 Gerätesteckverbinder Hinterwand 1409219 PRC 3-FT25-MC2,5-150 Schwarz, Blau, Grün, Gelb Phoenix Contact Inhalt: 10 St.

Beschreibung

Rundsteckverbinder (geräteseitig), Gerätesteckverbinder Hinterwand, Material Gehäuse: PPE, Farbe: schwarz, Polzahl: 3, Aderquerschnitt max.: 2,5 mm², Nennspannung: 690 V AC, Bemessungsstrom: 24 A, Anschlussart: Crimpanschluss, Kontaktart: Stift, Kabellänge: 150
