Glen Dimplex M99032 M99032 Rohrbaugruppe
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (918,49 € / Stück)
918,49 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Material Mantel: Kunststoff
- Werkstoff Armaturen: Messing
- Werkstoff Verrohrung: Messing
- Primärer Anschluss: Innengewinde (metrisch)
- Nenndurchmesser primär: 1 Zoll (25)
- Sekundärer Anschluss: Innengewinde (metrisch)
- Nenndurchmesser sekundär: 1 1/2 Zoll (40)
- Pumpenanschluss: Innengewinde (metrisch)
- Größe Pumpenanschluss: 1 1/2 Zoll (40)
- Max. Arbeitsdruck: 6 bar
- Mediumtemperatur: 7..95 °C
- Anzeigebereich Thermometer: 0..90 °C
- Geeignet für Kühlen: ja
- Geeignet für Heizung: ja
- Geeignet für Glykol: ja
- Geeignet für Ethanol: ja
- Ausführung: gemischter Heizkreis
- Mit Adapter für Wärmezähler: nein
- Mit Wärmezähler: nein
- Eingebaute Zirkulationspumpe: nein
- Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): nein
- Einbaulänge der Pumpe: 180 mm
- Mit Manometer: nein
- Mit Regelventil: nein
- Mit Absperrventil: ja
- Mit Sicherheitsventil: nein
- Mit Thermometer: ja
- Auslaufhahn: nein
- Mit Mischermotor: ja
- Geeignet für Servomotoren: ja
- Mit Dreiwegeventil: ja
- Mit Pumpenkugelhahn: ja
- Mit Anschluss Temperaturfühler: ja
- Mit Anschluss Ausdehnungsgefäß: nein
- Mit automatischer Entlüftung: nein
- Wandaufstellung: ja
- Mit Wandbefestigungsbügel: ja
- Mit Füßen: nein
- Mit Differentdruckregelung: nein
- Strömungsrichtung: links
- Mit Wärmedämmung: ja
- Heizkreisregler erweiterbar: nein
- Verteilerbalken erweiterbar: ja
- Wärmeübertrager erweiterbar: nein
- Breite: 250 mm
- Höhe: 420 mm
- Tiefe: 250 mm
- Produkt-Art
Rohrbaugruppe
- Abm.
(B x H x T) 250.00 x 420.00 x 250.00 mm
- Höhe
420.00 mm
- Tiefe
250.00 mm
- Breite
250.00 mm
- Ausführung
gemischter Heizkreis
- Max. Temperatur
95 °C
- Min. Temperatur
7 °C
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3148445 Glen Dimplex M99032 M99032 Rohrbaugruppe
Beschreibung

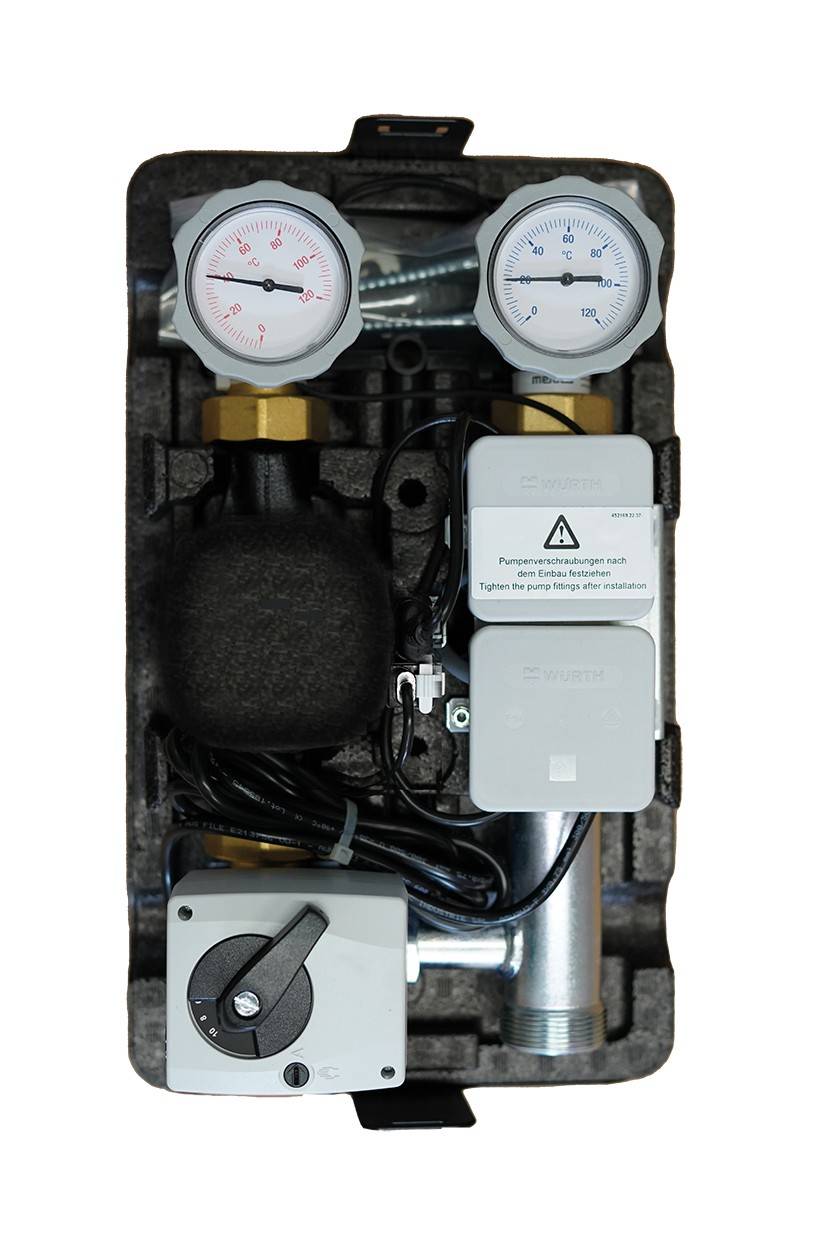

Anschlussfertig vorkonfektionierte Baugruppe gemischter Heizkreis DN 25 für Heiz- und Kälteanwendungen (aktive, stille Kühlung). Einsetzbar für einen Heizwasserdurchfluss bis max. 2,5 m³/h, Anschluss Heizkreis (1"
IG), Wärmeerzeugerkreis (G 1 1/2"
IG). Bestehend aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähnen, 3-Wege-Mischer mit Stellmotor (140 s Laufzeit, Anschlussspannung ~230 V, Schutzart IP 40), Anlegefühler NTC 10, gedämmter Verrohrung und einer Dämmschale mit weisser Abdeckblende. Lieferung inkl. steckerfertig vorverdrahtetem Mischer und Fühler zum direkten Anschluss an den Wärmepumpenmanager. Elektrischer Anschluss der Pumpe steckerfertig vorkonfektioniert - Pumpe nicht im Lieferumfang der Baugruppe (die werksseitig in der Inneneinheit der Wärmepumpe eingebaute Verbraucherkreispumpe M 13 muss in das Heizkreismodul MHMC 25Flex eingebaut werden.). Distanzstück 180 mm zum Einbau in die Inneneinheit beiliegend.
