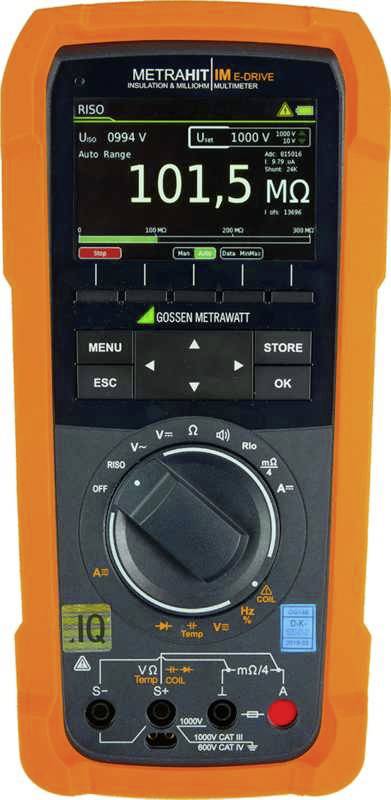

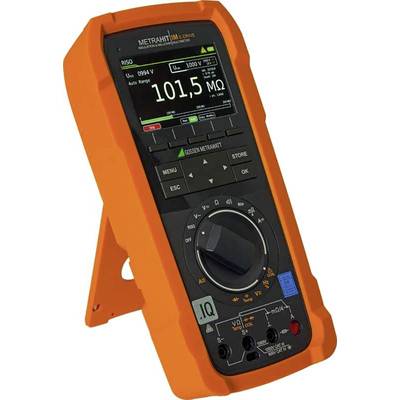

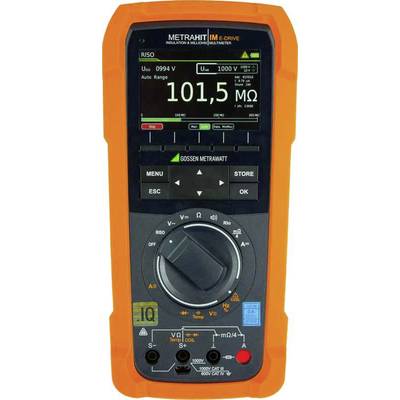

Gossen Metrawatt M274S Hand-Multimeter, Hochpräzisions-Messgerät kalibriert (DAkkS-akkreditiertes Labor) digital Datenlo
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (2.542,00 € / Stück)
2.542,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
All-In-One: Multi- und Milliohmmeter mit Isolationsmessgerät, Wicklungstest und Datalogger METRAHit IM E-DRIVE BT
- Milliohmmessung mit 4-Leiter Anschluss (Kelvin-Messung) mit 200 mA oder 1A
- Isolationstester mit Prüfspannungen von 10 bis 1000 V
- Wicklungstest mit 1000 V Prüfspannung
Eco contribution recycling symbols
Technische Daten
- Isolationswiderstandsmessung bis 3,1 Gmit Fremdspannungserkennung, Prüfspan-nungen: 50 V, 100 V, 250 V, 500 V, 1000 V nach DIN EN 61557-2 / VDE 0413-2
- Windungsschlussmessung mit 1000 V und optionalem COIL Adapter
- Tiefpassfilter zuschaltbar, 1 kHz (-3 dB) im Bereich V AC, AC+DC
- Datenlogger dank integriertem Speicher und Echtzeituhr. 64 MB bzw. 300000Messwerte mit Datum und Uhrzeit
- Messbereich V/DC min.
30.000 mV
- Produkt-Art
Hand-Multimeter
- Messbereich V/DC max.
1000.0 V
- Messbereich V/AC min.
30.000 mV
- Messbereich V/AC max.
1000.0 V
- Messbereich A/DC min.
300.00 µA
- Messbereich A/DC max.
1.0000 A
- Messbereich A/AC min.
300.00 µA
- Messbereich A/AC max.
1.0000 A
- Messbereich Widerstand
3,000 mΩ - 30,000 MΩ
- Messbereich Kapazität
30,00 nF - 300,0 µF
- Messbereich Frequenz
300,00 Hz - 300,00 kHz
- Temperatur
-250 °C - 1370 °C (Pt100/1000, TC Typ K)
- DC-Innen-Widerstand
9 MΩ
- AC-Innen-Widerstand
9 MΩ
- Grund-Genauigkeit ± %
0.5 %
- Frequenzbereich
15 Hz - 100 kHz
- Schnittstellen
Bluetooth®
- Spannungs-Versorgung (Details)
3,7 V / 4000 mAh LiPo
- Höhe
56 mm
- Breite
105 mm
- Länge
235 mm
- Gewicht
700 g
DAkkS-akkreditiertes Labor
- Messkategorie
CAT III 1000 V
CAT IV 600 V
- Typ
M274S
- Anzeige
digital
- Anzeige (Counts)
31000
- Abm.
(L x B x H) 235 x 105 x 56 mm
- Messfrequenz
DC,15 Hz - 100 kHz
- Besonderheiten
Datenlogger
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2301600 Gossen Metrawatt M274S Hand-Multimeter, Hochpräzisions-Messgerät kalibriert (DAkkS-akkreditiertes Labor) digital Datenlo
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2301600 Gossen Metrawatt M274S Hand-Multimeter, Hochpräzisions-Messgerät kalibriert (DAkkS-akkreditiertes Labor) digital Datenlo
Information
Prüfungszusammenfassung 2301600 Gossen Metrawatt M274S Hand-Multimeter, Hochpräzisions-Messgerät kalibriert (DAkkS-akkreditiertes Labor) digital Datenlo
Sicherheitsdatenblatt
Sicherheitsdatenblatt 2301600 Gossen Metrawatt M274S Hand-Multimeter, Hochpräzisions-Messgerät kalibriert (DAkkS-akkreditiertes Labor) digital Datenlo
Beschreibung
Das METRAHit IM E-Drive BT ist ein Multi- & Milliohmmeter, Isolationsmessgerät, Wicklungstester und Datenlogger. Anwendungen finden sich im Service und der Diagnose an Elektromaschinen und -anlagen, insbesondere in der Automobilindustrie, im Elektromaschinenbau und der Luftfahrttechnik.
Ein All-In-One Gerät mit 30.000 Digits: Milliohm- und Multimeter, Datalogger und Isolationswiderstands- und Wicklungstester.
Kompakt und multifunktional für den Feldeinsatz: Im Flugzeugcockpit ebenso vorteilhaft einsetzbar wie an anderen beengten Messorten, an denen sonst mehrere Einzelgeräte zum Einsatz kommen müssten.
Ihre Vorteile
Sicherheitsrelevante Prüfungen für elektrische Geräte, Antriebe und Installationen mit nur einem feldtauglichen Gerät
Hochvoltsystemprüfung nach UN ECE R100
Isolationswiderstandsmessung nach EN 61557-2 / VDE 0413-2
Rlow Installationsprüfung nach EN 61557-4 / VDE 0413-4
Bondingtest bzw. Potentialausgleichsmessung, z.B. an der Flugzeugaußenhaut (Blitzschutz – Ableittest/„Wicktest“)
Anwendungen
Das Multimeter ist ein tragbares, äußerst robustes Vielfachmessgerat konzipiert für den Feldeinsatz. Es ist geeignet für Wartung, Service und Diagnose an elektrischen Maschinen bzw. Antrieben und Anlagen, z. B. in den Bereichen Automotive, Avionic, Energie oder Automatisierung.
Das All-In-One Gerat ist ein Isolationstester, Milliohmmeter, Windungsschlusstester und Universalmultimeter. Es ist ideal für die Sicherheitsüberprüfung und Diagnose an Elektro- und Hybridfahrzeugen sowie jeder Art von Elektromaschinen.
Es ermöglicht in Verbindung mit einem optionalen Coil Test Adapter Windungsschlussmessungen.
Technische Merkmale
Isolationswidestandsmessung bis 3,1 GΩ mit Fremdspannungserkennung, Prüfspannungen: 50 V, 100 V, 250 V, 500 V, 1000 V nach EN 61557-2 / VDE 0413-2
DAR: PI:
4-Leiter Milliohmmessung mit Kelvin Anschluss und 200 mA oder 1 A Messstrom zur präzisen Messung kleinster Widerstände mit 1 microOhm Auflösung
2-Leiter Rlow Messung mit 200 mA Prüfstrom nach EN 61557-4 / VDE 0413-4
Windungsschlussmessung
Multifunktionsgerät
Echteffektivwertmessung TRMSAC/AC+DC für Strom/Spannung bis 10/100 kHz
Tiefpassfilter AC, AC+DC
Direkte Strommessung
Strommessung mit Zangensensoren: Der Übertragungsfaktor ist mit CLIP von 1:1 bis 1:1000 einstellbar und wird in der Ampereanzeige berücksichtigt.
Kapazitätsmessung
Präzisionstemperaturmessung °C, °F für RTD und TC-K Sensoren
Diodenmessung K Fluss bis 5,1 V) und Durchgangsprüfung
Akustische Signalisierung
Erfassung von Min-/Max-Werten; DATA Hold
Datenlogger dank integriertem Speicher und Echtzeituhr, auch für Einzelmesswerte
Die Push/Print Funktion übertragt Messwerte per Tastendruck zur Anwendungssoftware
Programmierbare Sequenzen für Prüfroutinen
Farbgraphikdisplay
Modulare Stromversorgung:Standard Lithium Schnellwechselakku, optional WPC-Modul für induktives Laden und Netzmodul mit USB Schnittstelle, Wechsel ohne Messkreisunterbrechung dank berührgeschützter Modulbuchse
Automatische Buchsensperre (ABS) für den Stromeingang
Prüfspitze mit Funktionstasten START (ISO) und STORE
Gehaüse IP52, Staub- und tropfwassergeschützt, wechselbare Gummischutzhülle
Schnittstellen: BT Bluetooth integriert - Gerätevarikante mit WLAN integriert - USB mit optionalem Netzmodul
Windows-Software IZYTRONIQ zur Dokumentation, Erstellung von Prüfberichten und grafischen Auswertung der Messungen
Ein All-In-One Gerät mit 30.000 Digits: Milliohm- und Multimeter, Datalogger und Isolationswiderstands- und Wicklungstester.
Kompakt und multifunktional für den Feldeinsatz: Im Flugzeugcockpit ebenso vorteilhaft einsetzbar wie an anderen beengten Messorten, an denen sonst mehrere Einzelgeräte zum Einsatz kommen müssten.
Ihre Vorteile
Sicherheitsrelevante Prüfungen für elektrische Geräte, Antriebe und Installationen mit nur einem feldtauglichen Gerät
Hochvoltsystemprüfung nach UN ECE R100
Isolationswiderstandsmessung nach EN 61557-2 / VDE 0413-2
Rlow Installationsprüfung nach EN 61557-4 / VDE 0413-4
Bondingtest bzw. Potentialausgleichsmessung, z.B. an der Flugzeugaußenhaut (Blitzschutz – Ableittest/„Wicktest“)
Anwendungen
Das Multimeter ist ein tragbares, äußerst robustes Vielfachmessgerat konzipiert für den Feldeinsatz. Es ist geeignet für Wartung, Service und Diagnose an elektrischen Maschinen bzw. Antrieben und Anlagen, z. B. in den Bereichen Automotive, Avionic, Energie oder Automatisierung.
Das All-In-One Gerat ist ein Isolationstester, Milliohmmeter, Windungsschlusstester und Universalmultimeter. Es ist ideal für die Sicherheitsüberprüfung und Diagnose an Elektro- und Hybridfahrzeugen sowie jeder Art von Elektromaschinen.
Es ermöglicht in Verbindung mit einem optionalen Coil Test Adapter Windungsschlussmessungen.
Technische Merkmale
Isolationswidestandsmessung bis 3,1 GΩ mit Fremdspannungserkennung, Prüfspannungen: 50 V, 100 V, 250 V, 500 V, 1000 V nach EN 61557-2 / VDE 0413-2
DAR: PI:
4-Leiter Milliohmmessung mit Kelvin Anschluss und 200 mA oder 1 A Messstrom zur präzisen Messung kleinster Widerstände mit 1 microOhm Auflösung
2-Leiter Rlow Messung mit 200 mA Prüfstrom nach EN 61557-4 / VDE 0413-4
Windungsschlussmessung
Multifunktionsgerät
Echteffektivwertmessung TRMSAC/AC+DC für Strom/Spannung bis 10/100 kHz
Tiefpassfilter AC, AC+DC
Direkte Strommessung
Strommessung mit Zangensensoren: Der Übertragungsfaktor ist mit CLIP von 1:1 bis 1:1000 einstellbar und wird in der Ampereanzeige berücksichtigt.
Kapazitätsmessung
Präzisionstemperaturmessung °C, °F für RTD und TC-K Sensoren
Diodenmessung K Fluss bis 5,1 V) und Durchgangsprüfung
Akustische Signalisierung
Erfassung von Min-/Max-Werten; DATA Hold
Datenlogger dank integriertem Speicher und Echtzeituhr, auch für Einzelmesswerte
Die Push/Print Funktion übertragt Messwerte per Tastendruck zur Anwendungssoftware
Programmierbare Sequenzen für Prüfroutinen
Farbgraphikdisplay
Modulare Stromversorgung:Standard Lithium Schnellwechselakku, optional WPC-Modul für induktives Laden und Netzmodul mit USB Schnittstelle, Wechsel ohne Messkreisunterbrechung dank berührgeschützter Modulbuchse
Automatische Buchsensperre (ABS) für den Stromeingang
Prüfspitze mit Funktionstasten START (ISO) und STORE
Gehaüse IP52, Staub- und tropfwassergeschützt, wechselbare Gummischutzhülle
Schnittstellen: BT Bluetooth integriert - Gerätevarikante mit WLAN integriert - USB mit optionalem Netzmodul
Windows-Software IZYTRONIQ zur Dokumentation, Erstellung von Prüfberichten und grafischen Auswertung der Messungen
Ausführung
- IZYTRONIQ Business Starter
- Datenbanksoftware mit Protokolleditor und Barcodegenerator zur Verwaltung von Geräten, Maschinen, Anlagen und medizinischen Geräten
- Datenbanksoftware zur Verwaltung von Geräten, Maschinen, Anlagen und medizinischen Geräten in Kombination mit Standorten über eine doppelte Baumstruktur sowie zur Verwaltung von Prüfern, Prüfgeräten, Katalogen und Sequenzen.
- Die Version ermöglicht den bidirektionalen Datenaustausch mit Prüfgeräten sowie die sowie die Push/Print-Funktion. Über den Protokolleditor lassen sich Prüfprotokollvorlagen individualiseren, Protokolle als Word- und PDF-Dokumente abspeichern, Firmenlogo und Unterschriften einfügen, und unter Microsoft Word frei editieren.
- Der enthaltene Barcodegenerator unterstützt Profiscan, druckt Labels und bildet die Checksumme des Protokollinhalts als QR Code im Protokoll. Erweiterte Prüffunktionalitäten wie manuelle Eingabe von Messwerten, erweiterte Dokumentationsmöglichkeiten wie das Anfügen von Fotos und Dokumenten sowie die Remotesteuerungsfunktion von angeschlossenen Prüfgeräten runden das Gesamtpaket ab.
- Ortsfeste Objekte (Maschine & Anlage)
- Ortsveränderliche Objekte (Geräte & medizinische Geräte)
- Baumstruktur für Maschine und Anlage
- Baumstruktur für Geräte und medizinische Geräte
- Baumstruktur für Standorte (Liegenschaft, Gebäude, Ebene & Raum)
- Push-Print
- Prüfgeräte-Verwaltung
- Benutzer-Verwaltung
- Mindestanforderungen Softwarekomponenten: Betriebssystem: Windows 10 Version 1809, .NET Framework 4.6.1
- Hardware
- – CPU: Duocore i3 3,4 GHz oder entsprechend
- – Arbeitsspeicher: 4 GB
- – Festplatte: mind 4 GB freier Speicher (je nach Datenmenge)
- – Auflösung: 1280x800
- Empfehlungen Softwarekomponenten: Betriebssystem: Windows 10 Version 1909, .NET Framework 4.6.1.
- Hardware
- – CPU: Quad Core i7 2,8 GHz oder entsprechend
- – Arbeitsspeicher: 8 GB
- – Festplatte: mind 8 GB freier Speicher (je nach Datenmenge)
- – Auflösung: 1920x1080
- – Touch Display und Active Pen

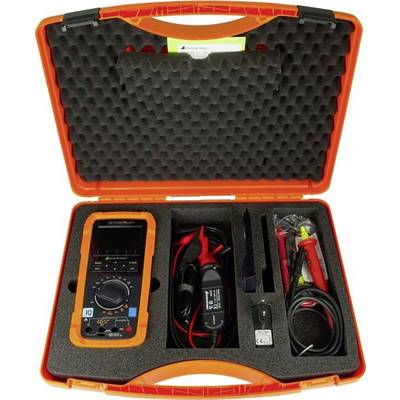

Lieferumfang
- 1 Multimeter METRAHIT IM E-DRIVE BT mit Gummischutzhülle
- 1 Paar Sicherheitsmessleitungen Typ KS17-2 mit 4 mm Prüfspitze
- 1 Kelvin Klemme Typ KC4
- 1 Kelvin Sonde mit Doppelstahlspitzen Typ KC27
- 1 Lithium-Polymer Schnellwechselakku mit Micro-USB Ladebuchse
- 1 USB Steckernetzteil (5VDC 2A) mit Ladekabel USB auf micro-USB
- 1 Software IZYTRON.IQ BUSINESS Starte
- 1 Kurzbedienungsanleitung Deutsch/Englisch
- 1 Hartschalenkoffer zur Aufnahme des Mutlimeters mit Zubehör
- 1 DAkkS-Kalibrierzertifikat
