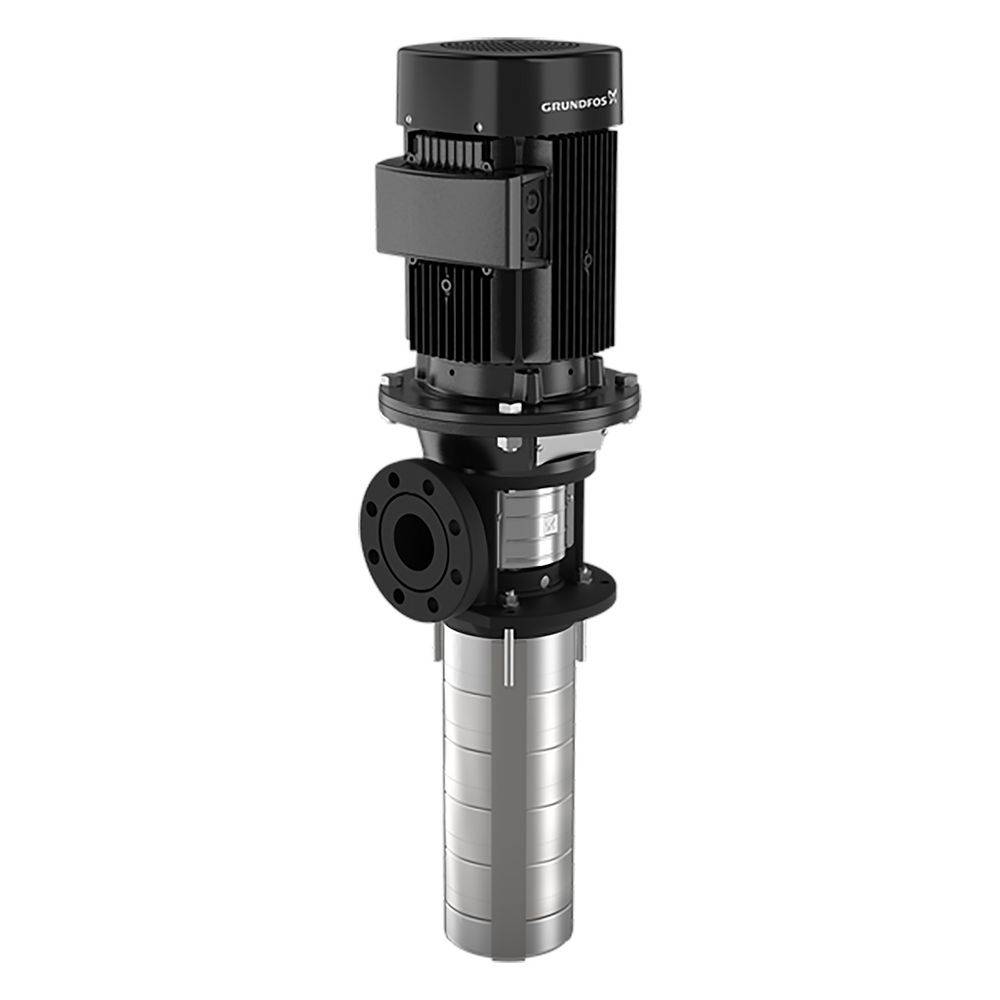

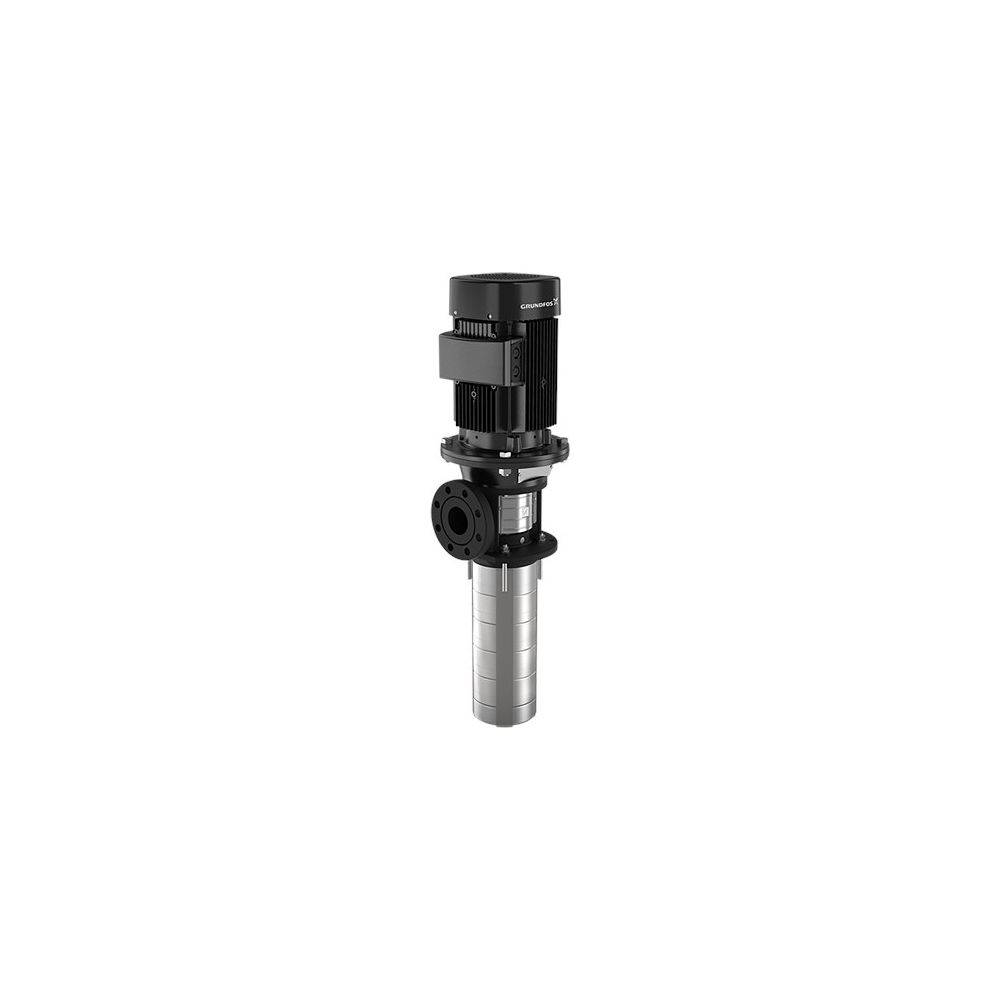

Grundfos Eintauchpumpe MTR 45-2/2-2 A-F-A-HUUV, 3x400DV 5,5kW 2919/min max. Arbeitsdruck 25 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
5.577,31 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Eintauchpumpen
- Hersteller-Produktgruppe: Eintauchpumpen MTR
- Hersteller-Artikelnummer: 98513697
- Nennstrom: 12,2
- Gewicht: 96,340
- Anzahl der Phasen: 3
- Max. Volumenstrom: 58
- Max. Förderhöhe: 41,4
- Flanschform: rund
- Drehzahl: 2919
- Umgebungstemperatur: -30 - 60
- Unterstützt Protokoll für KNX: nein
- Bemessungsspannung: 380 - 415
- Werkstoff des Anschlusses: Gusseisen
- Einbaulänge: 165
- Explosionsgeschützt: nein
- Frequenz: 50 Hz
- Schutzart (IP): IP55
- Funkstandard WLAN 802.11: nein
- Mit Kommunikationsschnittstelle RS-232: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: nein
- Motorausgangsleistung (P2): 5,5
- Mindesteffizienzindex (MEI): 0,7
- Volumenstrom (BEP): 45
- Förderhöhe bei Volumenstrom (BEP): 300,08
- Normmotor: ja
- Motor-Energieeffizienzklasse: IE3
- Mit Trockenlaufschutz: nein
- Funkstandard 5G: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: nein
- Funkstandard 4G: nein
- Selbstansaugend: nein
- Drehzahlregelung Motor: ohne
- Max. Arbeitsdruck: 25
- Werkstoff des Pumpengehäuses: Gusseisen
- Pumpenhöhe: 875
- Isolationsklasse nach IEC: F
- Motor mit verlängerter Achse: nein
- Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
- Mediumtemperatur (Dauerbetrieb): -10 - 90
- Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Auslassseite: DN 80
- Werkstoffgüte Anschluss: Gusseisen EN-GJL-200 (GG 20)
- Anschluss Auslassseite: Flansch
- Druckstufe Flanschanschluss Einlassseite: PN 40
- Druckstufe Flanschanschluss Auslassseite: PN 40
5.5 kW
- Betriebsdruck (max.)
25 bar
- Besonderheiten
mehrstufig
- Gewicht
96.3 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 931489694 Grundfos Eintauchpumpe MTR 45-2/2-2 A-F-A-HUUV, 3x400DV 5,5kW 2919/min max. Arbeitsdruck 25 bar
Beschreibung
Die Grundfos Eintauchpumpe MTR 45-2/2-2 A-F-A-HUUV ist eine mehrstufige, tauchbare Kreiselpumpe, die speziell für die vertikale Aufstellung in Behältern konzipiert wurde. Mit einer Motorausgangsleistung von 5,5 kW und einer robusten Bauweise aus Grauguss und Edelstahl eignet sich dieses Modell für anspruchsvolle industrielle Anwendungen, bei denen eine zuverlässige Förderung von Medien wie Emulsionen erforderlich ist. Die Pumpe zeichnet sich durch ihre servicefreundliche Patronendichtung und eine präzise Kraftübertragung über eine geteilte Kupplung aus.
Wie ist die Pumpe konstruiert?Die MTR 45-2/2-2 ist als vertikale Eintauchpumpe ausgeführt und verfügt über medienberührte Bauteile aus hochwertigem Grauguss (EN-GJL-200) sowie Edelstahl (AISI 304). Die Laufräder, Zwischenkammern und die Keilwelle bestehen ebenfalls aus Edelstahl, was die Langlebigkeit im Dauerbetrieb unterstützt. Die Einbaulänge entspricht der Norm DIN 5440. Für den Antrieb sorgt ein lüftergekühlter 3-phasiger Asynchronmotor der Energieeffizienzklasse IE3, der für einen zuverlässigen Betrieb in industriellen Umgebungen ausgelegt ist.
Welche Leistungsmerkmale bietet das System?Das System erreicht einen maximalen Volumenstrom von 58 m³/h und eine maximale Förderhöhe von 41,4 m. Die Pumpe ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann in einem Medientemperaturbereich von -10 bis 90 °C betrieben werden. Mit der Schutzart IP55 ist der Motor gegen Staub und Strahlwasser geschützt. Die Steuerung erfolgt ohne integrierten Frequenzumrichter, wobei die Pumpe für den Betrieb an einem 3-phasigen Netz mit 380 bis 415 V bei 50 Hz ausgelegt ist.
Technische Daten
Motorausgangsleistung (P2): 5,5 kW
Max. Volumenstrom: 58 m³/h
Max. Förderhöhe: 41,4 m
Max. Arbeitsdruck: 25 bar
Nenndurchmesser Auslass: DN 80
Motor-Energieeffizienzklasse: IE3
Drehzahl: 2919 1/min
Schutzart: IP55
Eintauchtiefe: 244 mm
Gewicht: 96,34 kg
Die Grundfos MTR 45-2/2-2 A-F-A-HUUV überzeugt durch ihre solide Verarbeitung und hohe Betriebssicherheit in industriellen Prozessen. Dank der Kombination aus einem effizienten IE3-Motor mit 5,5 kW Leistung und korrosionsbeständigen Edelstahlkomponenten bietet sie eine langlebige Lösung für die vertikale Behälteraufstellung. Mit einem maximalen Arbeitsdruck von 25 bar und einer robusten Gleitringdichtung nach EN 12756 ist das System für anspruchsvolle Förderaufgaben bestens gerüstet und ermöglicht eine effiziente Handhabung von Medien in einem weiten Temperaturbereich.
Wie ist die Pumpe konstruiert?Die MTR 45-2/2-2 ist als vertikale Eintauchpumpe ausgeführt und verfügt über medienberührte Bauteile aus hochwertigem Grauguss (EN-GJL-200) sowie Edelstahl (AISI 304). Die Laufräder, Zwischenkammern und die Keilwelle bestehen ebenfalls aus Edelstahl, was die Langlebigkeit im Dauerbetrieb unterstützt. Die Einbaulänge entspricht der Norm DIN 5440. Für den Antrieb sorgt ein lüftergekühlter 3-phasiger Asynchronmotor der Energieeffizienzklasse IE3, der für einen zuverlässigen Betrieb in industriellen Umgebungen ausgelegt ist.
Welche Leistungsmerkmale bietet das System?Das System erreicht einen maximalen Volumenstrom von 58 m³/h und eine maximale Förderhöhe von 41,4 m. Die Pumpe ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann in einem Medientemperaturbereich von -10 bis 90 °C betrieben werden. Mit der Schutzart IP55 ist der Motor gegen Staub und Strahlwasser geschützt. Die Steuerung erfolgt ohne integrierten Frequenzumrichter, wobei die Pumpe für den Betrieb an einem 3-phasigen Netz mit 380 bis 415 V bei 50 Hz ausgelegt ist.
Technische Daten
Motorausgangsleistung (P2): 5,5 kW
Max. Volumenstrom: 58 m³/h
Max. Förderhöhe: 41,4 m
Max. Arbeitsdruck: 25 bar
Nenndurchmesser Auslass: DN 80
Motor-Energieeffizienzklasse: IE3
Drehzahl: 2919 1/min
Schutzart: IP55
Eintauchtiefe: 244 mm
Gewicht: 96,34 kg
Die Grundfos MTR 45-2/2-2 A-F-A-HUUV überzeugt durch ihre solide Verarbeitung und hohe Betriebssicherheit in industriellen Prozessen. Dank der Kombination aus einem effizienten IE3-Motor mit 5,5 kW Leistung und korrosionsbeständigen Edelstahlkomponenten bietet sie eine langlebige Lösung für die vertikale Behälteraufstellung. Mit einem maximalen Arbeitsdruck von 25 bar und einer robusten Gleitringdichtung nach EN 12756 ist das System für anspruchsvolle Förderaufgaben bestens gerüstet und ermöglicht eine effiziente Handhabung von Medien in einem weiten Temperaturbereich.
