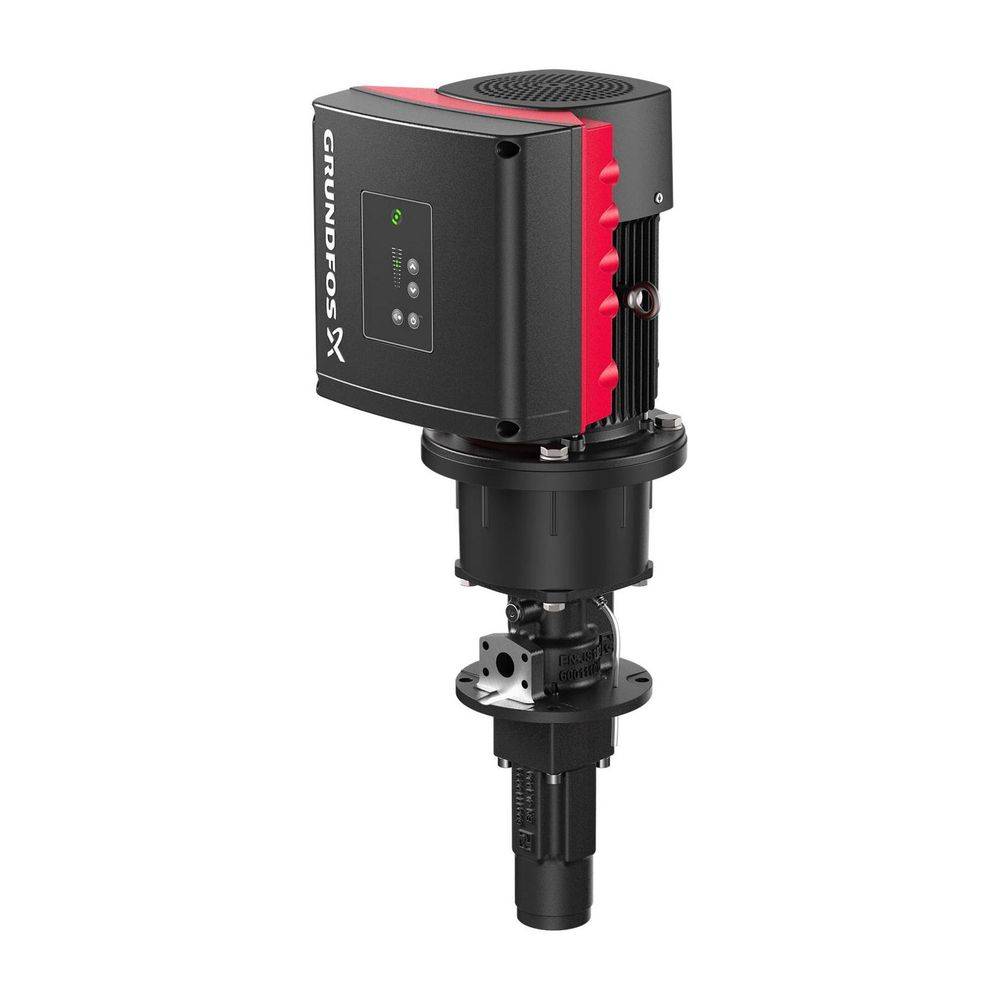

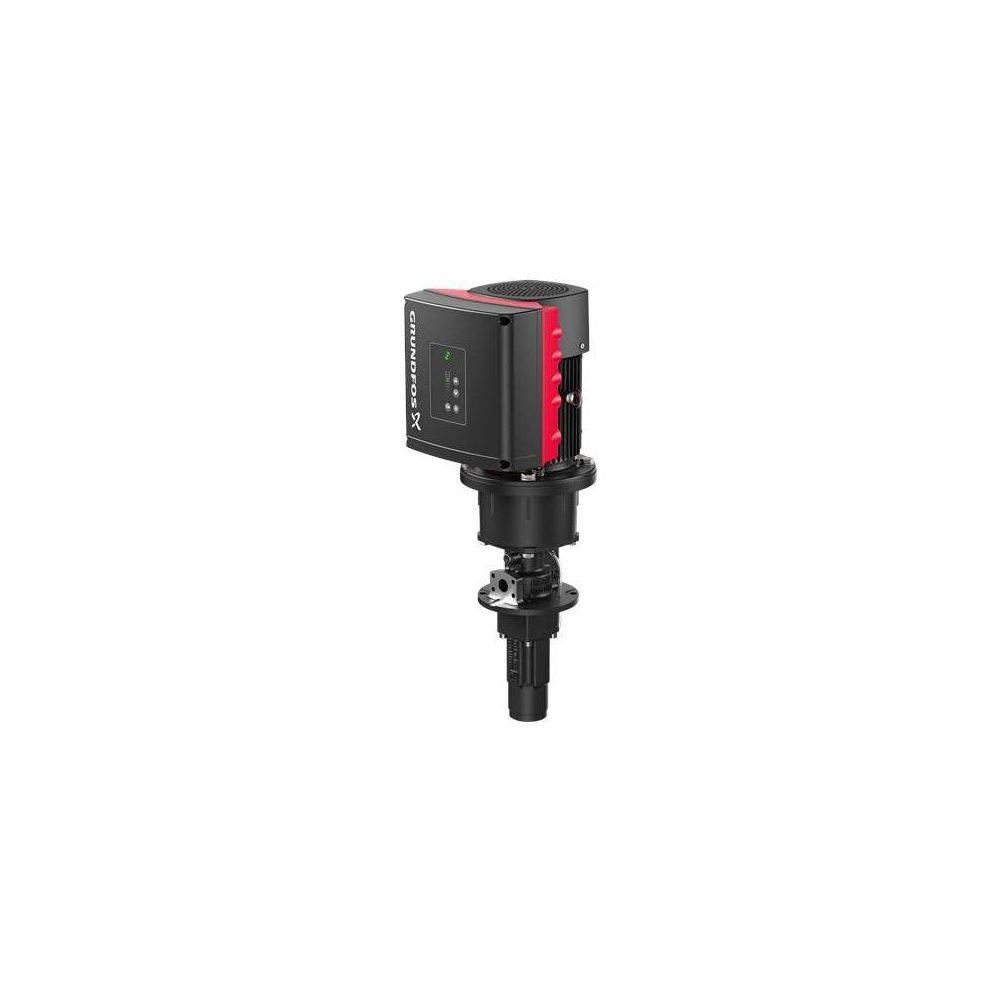

Grundfos Eintauchpumpe MTSE 20-100 R28-DQ-T, 3x380-500V 4kW 4000/min
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
9.246,39 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Eintauchpumpen
- Hersteller-Produktgruppe: Eintauchpumpe MTSE
- Hersteller-Artikelnummer: 99620862
- Nennstrom: 7,37
- Gewicht: 55,872
- Anzahl der Phasen: 3
- Drehzahl: 4000
- Unterstützt Protokoll für KNX: nein
- Bemessungsspannung: 380 - 500
- Explosionsgeschützt: nein
- Frequenz: 50/60 Hz
- Schutzart (IP): IP55
- Funkstandard WLAN 802.11: nein
- Mit Kommunikationsschnittstelle RS-232: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: nein
- Motorausgangsleistung (P2): 4
- Normmotor: ja
- Mit Trockenlaufschutz: nein
- Funkstandard 5G: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: nein
- Funkstandard 4G: nein
- Selbstansaugend: nein
- Drehzahlregelung Motor: eingebaut
- Motor mit verlängerter Achse: nein
4 kW
- Leistung (P2)
4000 W
- Sauganschluss
G1¼"
- Druckanschluss
G3/4"
- Betriebsdruck (max.)
100 bar
- Fördermenge (max.)
13.2 l/min
- Gewicht
55.9 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933094193 Grundfos Eintauchpumpe MTSE 20-100 R28-DQ-T, 3x380-500V 4kW 4000/min
Beschreibung
Die Grundfos Eintauchpumpe MTSE 20-100 R28-DQ-T ist eine leistungsstarke Schraubenspindelpumpe, die speziell für die Förderung von Kühlschmierstoffen und Schneidölen in Werkzeugmaschinen konzipiert wurde. Mit einer Motorleistung von 4 kW und einem hohen Wirkungsgrad eignet sie sich ideal für Wasser-Öl-Emulsionen mit einem Anteil von mindestens 3 Prozent. Die Pumpe ist für die Behältermontage vorgesehen, wobei die Hydraulik direkt in das Fördermedium eintaucht. Dank gehärteter Bauteile und eines vollständigen hydrostatischen Axialschubausgleichs zeichnet sich das System durch eine hohe Verschleißfestigkeit und Langlebigkeit aus.
Wie wird die Pumpe gesteuert und überwacht?Die MTSE 20-100 ist mit einem Drehstrommotor ausgestattet, in dessen Klemmenkasten ein Frequenzumrichter sowie ein PI-Regler integriert sind. Ein zusätzlicher Motorschutz ist aufgrund des eingebauten Überlast- und Übertemperaturschutzes nicht erforderlich. Über ein Bedienfeld am Klemmenkasten lassen sich Sollwerte definieren und Betriebsarten wie MIN, MAX oder STOPP wählen. Das integrierte Grundfos Eye signalisiert den aktuellen Betriebszustand durch farbige Leuchten, was eine schnelle visuelle Kontrolle ermöglicht. Für erweiterte Einstellungen und die Auslesung von Betriebsparametern wie Drehzahl oder Leistungsaufnahme kann die Fernbedienung Grundfos GO genutzt werden.
Welche Anschlussmöglichkeiten bietet das System?Der Klemmenkasten ist für anspruchsvolle industrielle Anwendungen mit einer Vielzahl an Schnittstellen ausgestattet. Dazu gehören drei Analogeingänge, zwei zweckgebundene sowie zwei frei konfigurierbare Digitaleingänge und zwei Pt100/Pt1000-Eingänge. Zudem stehen ein Analogausgang, zwei potentialfreie Melderelaisausgänge sowie eine GENIbus-Schnittstelle zur Verfügung. Die Spannungsversorgung für Sensoren und Potentiometer ist ebenfalls direkt über den Klemmenkasten realisierbar, was die Integration in komplexe Steuerungsumgebungen vereinfacht.
Technische Daten
Motorausgangsleistung (P2): 4 kW
Nennvolumenstrom: 13,2 l/min
Maximaler Betriebsdruck: 100 bar

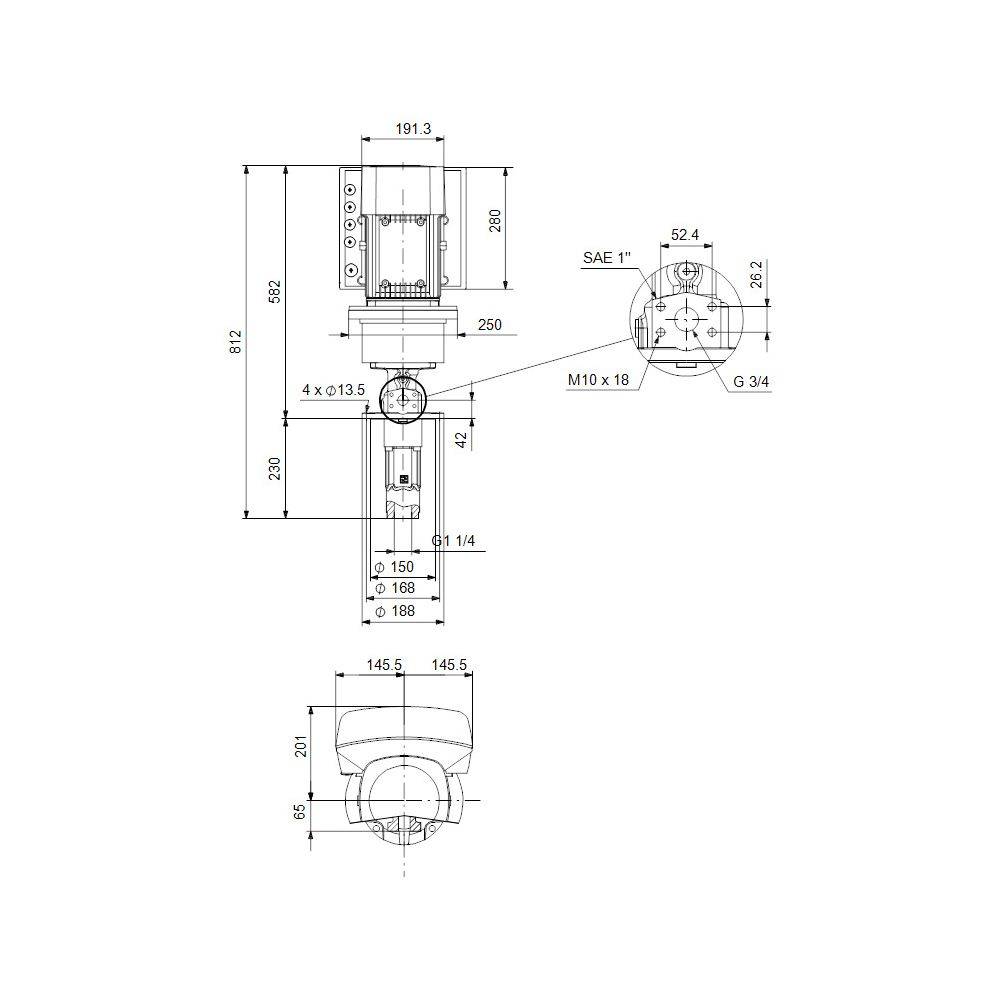

Eintauchtiefe: 230 mm
Drehzahl: 4000 1/min
Bemessungsspannung: 3 x 380-500 V
Schutzart: IP55
IE-Wirkungsgradklasse: IE5
Anschluss Saugstutzen: G 1 1/4 Zoll
Anschluss Druckstutzen: G 3/4 Zoll / SAE 1 Zoll
Die Grundfos MTSE 20-100 R28-DQ-T überzeugt durch ihre robuste Bauweise und die effiziente Regelungstechnik. Mit einer Motorleistung von 4 kW und der Einstufung in die IE5-Wirkungsgradklasse bietet sie eine energieeffiziente Lösung für die Kühlschmierstoffversorgung. Die flexible Anbindung über zahlreiche Ein- und Ausgänge sowie die einfache Bedienung über das Grundfos Eye machen sie zu einer zuverlässigen Komponente für moderne Werkzeugmaschinen, die einen präzisen und verschleißarmen Betrieb bei einem maximalen Druck von 100 bar erfordert.
Wie wird die Pumpe gesteuert und überwacht?Die MTSE 20-100 ist mit einem Drehstrommotor ausgestattet, in dessen Klemmenkasten ein Frequenzumrichter sowie ein PI-Regler integriert sind. Ein zusätzlicher Motorschutz ist aufgrund des eingebauten Überlast- und Übertemperaturschutzes nicht erforderlich. Über ein Bedienfeld am Klemmenkasten lassen sich Sollwerte definieren und Betriebsarten wie MIN, MAX oder STOPP wählen. Das integrierte Grundfos Eye signalisiert den aktuellen Betriebszustand durch farbige Leuchten, was eine schnelle visuelle Kontrolle ermöglicht. Für erweiterte Einstellungen und die Auslesung von Betriebsparametern wie Drehzahl oder Leistungsaufnahme kann die Fernbedienung Grundfos GO genutzt werden.
Welche Anschlussmöglichkeiten bietet das System?Der Klemmenkasten ist für anspruchsvolle industrielle Anwendungen mit einer Vielzahl an Schnittstellen ausgestattet. Dazu gehören drei Analogeingänge, zwei zweckgebundene sowie zwei frei konfigurierbare Digitaleingänge und zwei Pt100/Pt1000-Eingänge. Zudem stehen ein Analogausgang, zwei potentialfreie Melderelaisausgänge sowie eine GENIbus-Schnittstelle zur Verfügung. Die Spannungsversorgung für Sensoren und Potentiometer ist ebenfalls direkt über den Klemmenkasten realisierbar, was die Integration in komplexe Steuerungsumgebungen vereinfacht.
Technische Daten
Motorausgangsleistung (P2): 4 kW
Nennvolumenstrom: 13,2 l/min
Maximaler Betriebsdruck: 100 bar
Eintauchtiefe: 230 mm
Drehzahl: 4000 1/min
Bemessungsspannung: 3 x 380-500 V
Schutzart: IP55
IE-Wirkungsgradklasse: IE5
Anschluss Saugstutzen: G 1 1/4 Zoll
Anschluss Druckstutzen: G 3/4 Zoll / SAE 1 Zoll
Die Grundfos MTSE 20-100 R28-DQ-T überzeugt durch ihre robuste Bauweise und die effiziente Regelungstechnik. Mit einer Motorleistung von 4 kW und der Einstufung in die IE5-Wirkungsgradklasse bietet sie eine energieeffiziente Lösung für die Kühlschmierstoffversorgung. Die flexible Anbindung über zahlreiche Ein- und Ausgänge sowie die einfache Bedienung über das Grundfos Eye machen sie zu einer zuverlässigen Komponente für moderne Werkzeugmaschinen, die einen präzisen und verschleißarmen Betrieb bei einem maximalen Druck von 100 bar erfordert.
