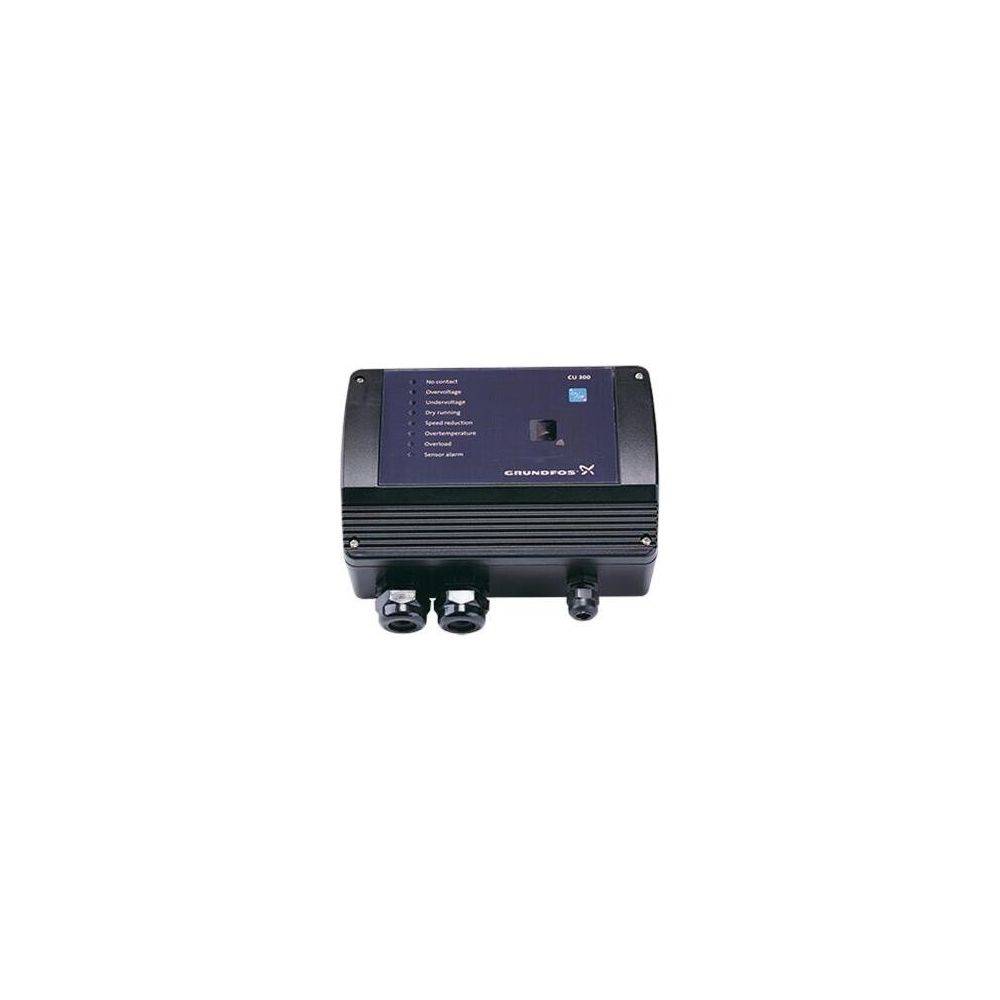

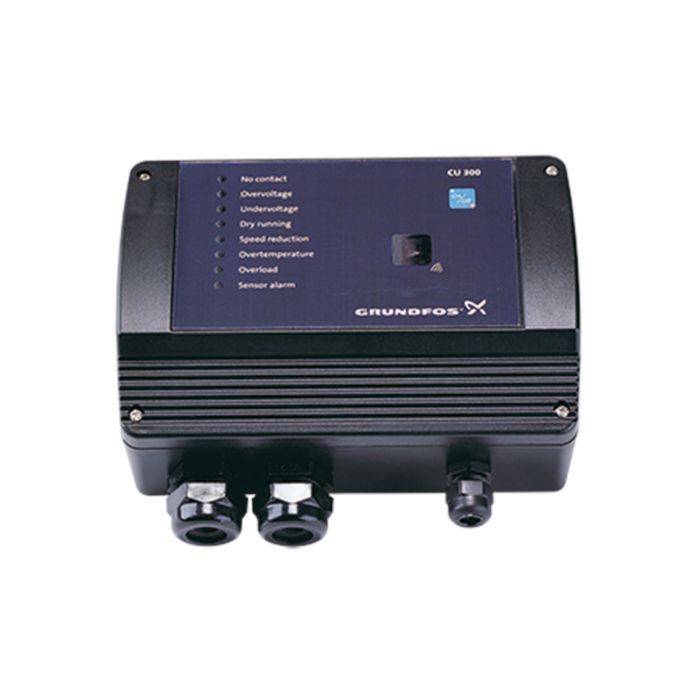

Grundfos Schalt- und Regelgerät CU300 IP55, Zubehör für Unterwasserpumpen SQE

Das Schalt- und Regelgerät CU300 von Grundfos ist ein elektronisches System zur Steuerung und Überwachung von 3-Zoll-Unterwasserpumpen der Baureihen SQE und SQE-NE. Mit seiner Schutzart IP55 eignet es sich für anspruchsvolle Einsatzumgebungen. Das Gerät ermöglicht eine Zweiweg-Kommunikation zwischen Motor und Steuerung, um einen sicheren Betrieb zu unterstützen. Es bietet Funktionen wie Konstantdruckregelung, Trockenlaufschutz sowie die Überwachung von Motorparametern und externen Sensoren, was eine präzise Anpassung an individuelle Anforderungen ermöglicht.
Welche Funktionen bietet das CU300 zur Pumpensteuerung?Das CU300 dient als zentrale Steuereinheit und bietet umfassende Schutzfunktionen. Es überwacht kontinuierlich Parameter wie Überspannung, Unterspannung, Motorübertemperatur und Überlast. Bei Bedarf erfolgt ein Überlastschutz durch automatische Drehzahlanpassung. Der Status der Anlage wird direkt am Gerät über Leuchtdioden signalisiert. Zudem verfügt das System über einen Digitaleingang für externe Start-Stopp-Signale sowie zwei Analogeingänge für den Anschluss externer Sensoren. Eine automatische Wiedereinschaltfunktion erhöht die Betriebssicherheit der Installation.
Wie erfolgt die Konfiguration und Überwachung?Die Konfiguration und erweiterte Diagnose erfolgen über eine Infrarotschnittstelle in Verbindung mit dem Handbedien- und Diagnosegerät R100. Über diese drahtlose Kommunikation lassen sich werksseitige Einstellungen anpassen und aktuelle Betriebsdaten wie Stromverbrauch, Versorgungsspannung, Betriebsstunden oder Pumpenstarts abrufen. In Kombination mit entsprechenden Sensoren ermöglicht das System zudem eine Konstantdruckregelung, eine Grundwasserabsenkfunktion oder die Regelung für einen konstanten Wasserstand im Brunnen.
Technische Daten
Schutzart: IP55
Netzfrequenz: 50/60 Hz
Bemessungsspannung: 1 x 100-240 V
Bemessungsstrom: 12 A
Umgebungstemperatur: -30 bis 50 °C
Relative Luftfeuchte: 95 %
Spannungstoleranz: +6/-10 % der Nennspannung
Vorsicherung: max. 16 A
Material: PPO
Nettogewicht: 2 kg

Das Grundfos Schalt- und Regelgerät CU300 bietet eine zuverlässige Lösung für die Steuerung von 3-Zoll-Unterwasserpumpen. Durch die Zweiweg-Kommunikation und die vielfältigen Schutzfunktionen, wie den Trockenlaufschutz und die Überlastüberwachung, wird ein effizienter Betrieb sichergestellt. Mit einer Bemessungsspannung von 1 x 100-240 V und der Schutzart IP55 ist das Gerät robust für den Einsatz in verschiedenen Brunneninstallationen ausgelegt. Die optionale Erweiterung durch das R100-Diagnosegerät ermöglicht eine detaillierte Überwachung und präzise Regelung der Pumpenleistung.
