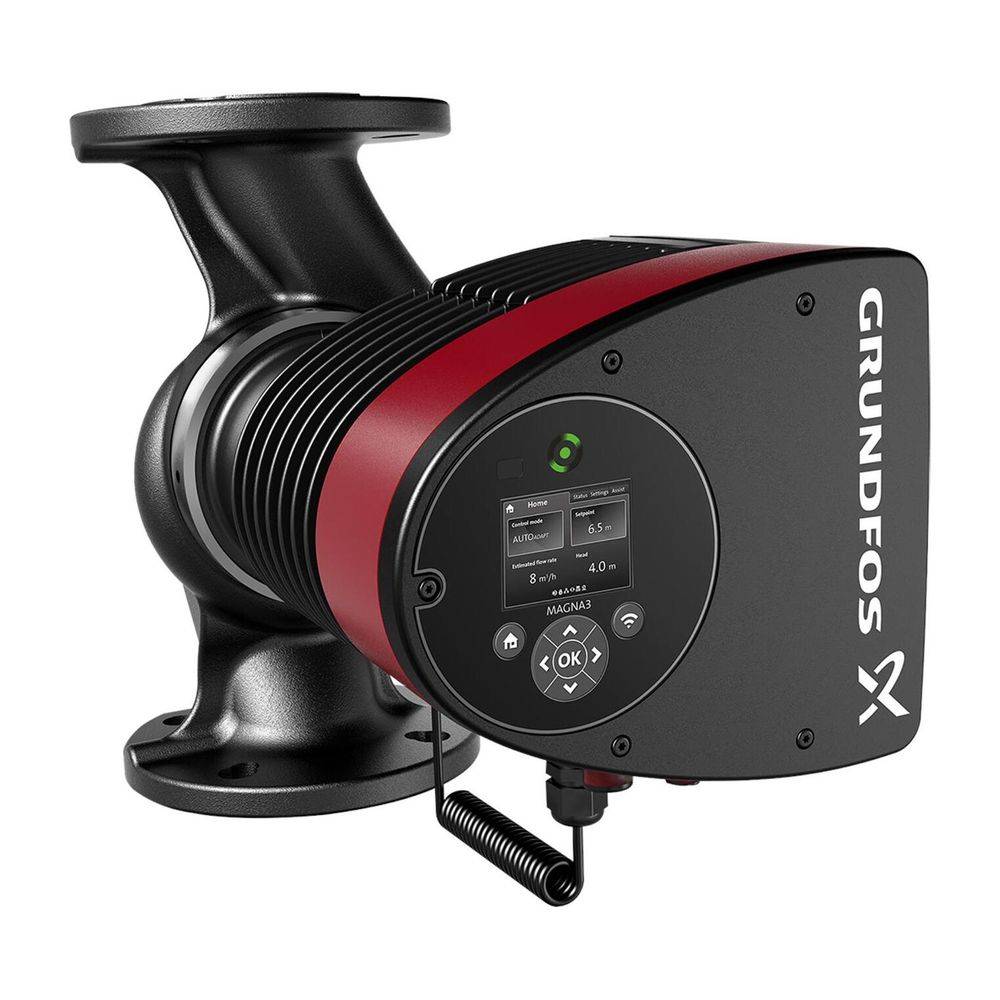

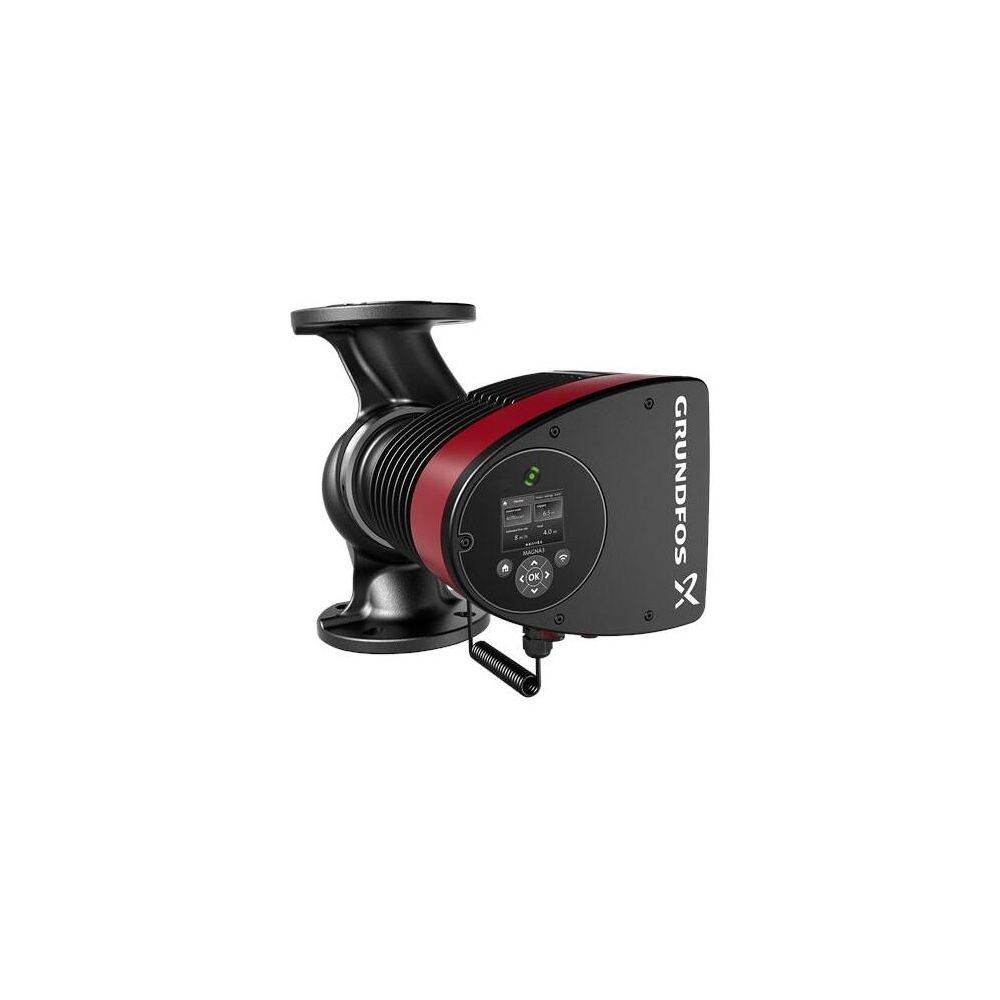

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 100-60F, PN 10 230V, 450mm max. Förderh. 6m Volumenst. 53m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
3.026,97 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 F
- Hersteller-Artikelnummer: 97924702
- Nennstrom: 3,11
- Anzahl der Phasen: 1
- Max. Volumenstrom: 53
- Max. Förderhöhe: 6
- Flanschform: rund
- Drehzahl: 2730
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussklemmen
- Bemessungsspannung: 230
- Einbaulänge: 450
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,679
- Volumenstrom (BEP): 28,04
- Förderhöhe bei Volumenstrom (BEP): 57,86
- Anschlussstandard Einlassseite: EN 1092-2
- Anschlussstandard Auslassseite: EN 1092-2
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 100
- Nenndurchmesser, Anschluss Auslassseite: DN 100
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,17
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Druckstufe Flanschanschluss Auslassseite: PN 10
- EPD Nummer: EPD-GRU-20230074-CBC1-EN
- Förderhöhe (max.)
6 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
679 W
- Druckanschluss
DN 100
- Sauganschluss
DN 100
- Ausführung
MAGNA3 100-60F
- Fördermenge (max.)
53 m³/h
- Max. Betriebsdruck
10 bar
- Gewicht
33.1 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915088084 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 100-60F, PN 10 230V, 450mm max. Förderh. 6m Volumenst. 53m3/h
Garantiebedingungen
Garantiebedingungen 915088084 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 100-60F, PN 10 230V, 450mm max. Förderh. 6m Volumenst. 53m3/h
Beschreibung
Die Grundfos MAGNA3 100-60F ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von 0,17 bietet sie eine wirtschaftliche Lösung für moderne Anlagen. Die Pumpe verfügt über eine robuste Konstruktion aus Gusseisen und ist für einen maximalen Volumenstrom von 53 m³/h sowie eine Förderhöhe von bis zu 6 m ausgelegt. Dank der integrierten EC-Permanentmagnet-Motortechnologie und vielfältiger Regelungsarten wie Konstantdruck, Festdrehzahl, Proportionaldruck oder Konstanttemperatur ermöglicht sie eine präzise Anpassung an den jeweiligen Anlagenbedarf.
Welche Funktionen bietet die MAGNA3?Die Pumpe zeichnet sich durch eine hohe Intelligenz und Konnektivität aus. Die AutoAdapt-Funktion ermöglicht eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Zur Überwachung und Steuerung stehen ein TFT-Display mit Soft-touch-Tastatur sowie umfangreiche Kommunikationsschnittstellen zur Verfügung. Neben der Unterstützung von Protokollen wie Modbus RTU, BACnet MS/TP, PROFIBUS und LON/LONWorks bietet das Gerät eine drahtlose Anbindungsmöglichkeit. Ein integrierter Trockenlaufschutz und ein Motorvollschutz erhöhen die Betriebssicherheit im Alltag.
Wie erfolgt die Integration in die Anlage?Die Installation der MAGNA3 100-60F erfolgt über einen runden Flanschanschluss mit einer Einbaulänge von 450 mm. Die Pumpe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann in einem Medientemperaturbereich von -10 °C bis 110 °C betrieben werden. Durch den potentialfreien Schaltkontakt und die vielfältigen analogen sowie digitalen Kommunikationsmöglichkeiten lässt sie sich in moderne Gebäudeleittechnik-Systeme einbinden. Die robuste Bauweise und die hochwertige Materialwahl ermöglichen einen zuverlässigen Dauerbetrieb.
Technische Daten
Energieeffizienzindex (EEI): 0,17
Max. Volumenstrom: 53 m³/h
Max. Förderhöhe: 6 m
Einbaulänge: 450 mm
Nenndurchmesser: DN 100
Max. Betriebsdruck: 10 bar
Bemessungsspannung: 230 V
Max. Leistungsaufnahme (P1): 679 W
Schutzart: IPX4
Medientemperaturbereich: -10 °C bis 110 °C
Die Grundfos MAGNA3 100-60F überzeugt durch ihre hohe Energieeffizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 679 W und einem EEI von 0,17 bietet sie eine wirtschaftliche Lösung für Heizungssysteme. Die Kombination aus automatischer Anpassung durch AutoAdapt, integriertem Trockenlaufschutz und vielfältigen Schnittstellen macht sie zu einer leistungsstarken Komponente für moderne Anlagen, die eine präzise Steuerung bei einem Volumenstrom von bis zu 53 m³/h erfordern.
Lieferumfang
1x Grundfos Umwälzpumpe MAGNA3 100-60F
1x Wärmedämmschale
