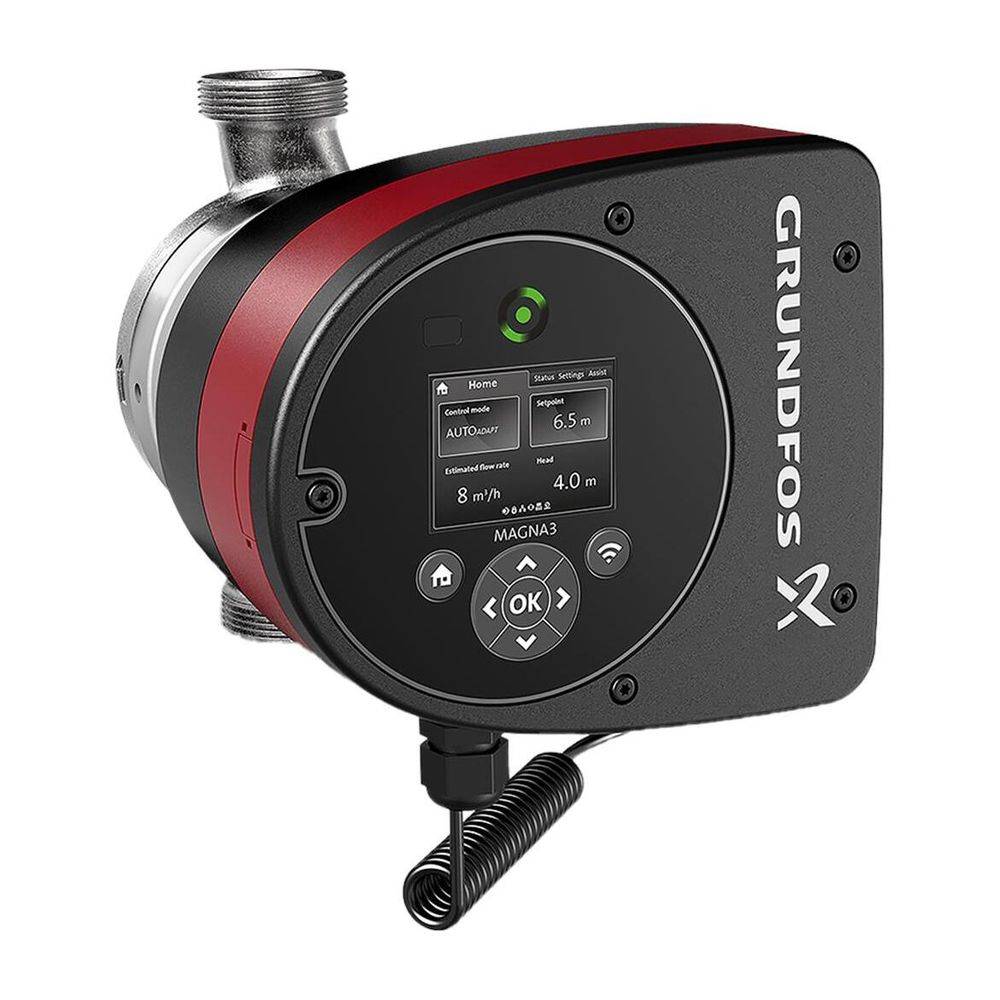

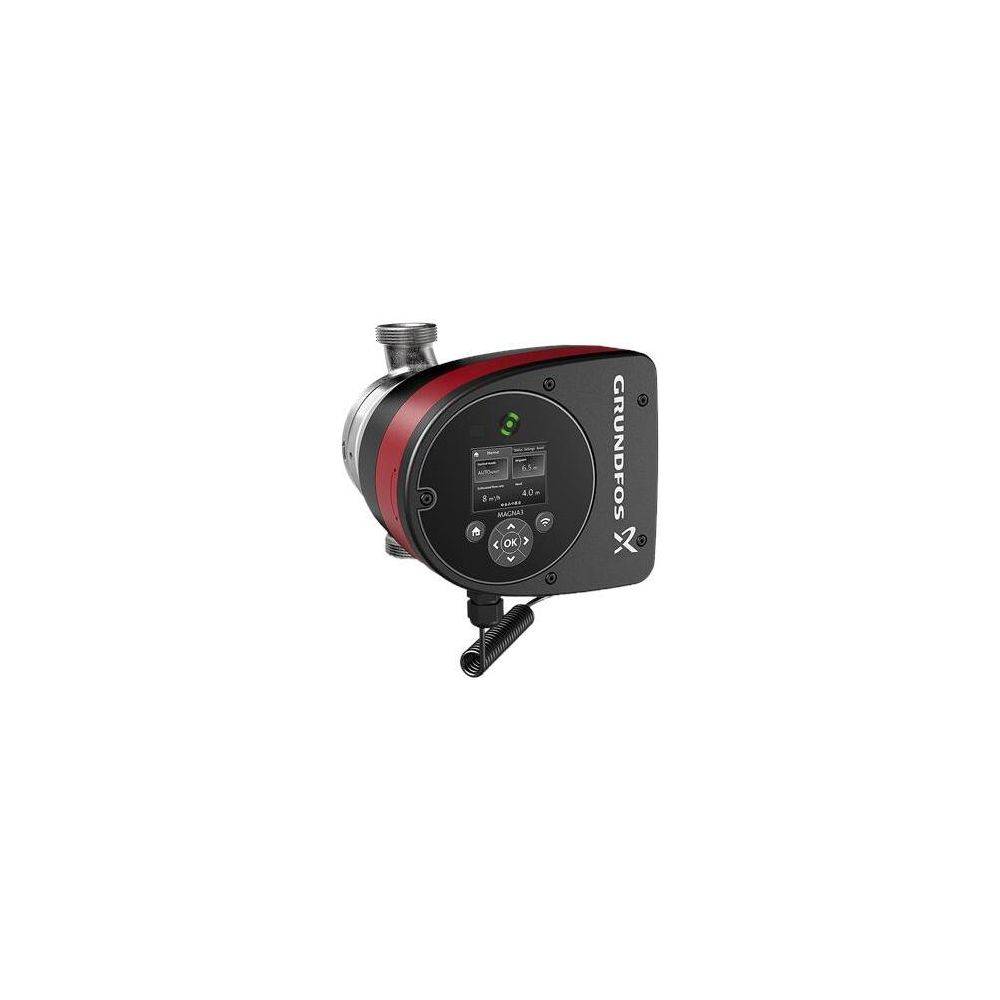

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 25-120N, PN 6/10 230V, 180mm max. Förderh. 12m Volumenst. 9,7m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.437,14 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 N
- Hersteller-Artikelnummer: 97924720
- Nennstrom: 1,56
- Anzahl der Phasen: 1
- Max. Volumenstrom: 9,7
- Max. Förderhöhe: 12
- Drehzahl: 4980
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 180
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,185
- Volumenstrom (BEP): 5,56
- Förderhöhe bei Volumenstrom (BEP): 73,55
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: rostfreier Stahl
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
- Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Förderhöhe (max.)
12 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
185 W
- Fördermenge (max.)
9.7 m³/h
- Max. Betriebsdruck
10 bar
- Gewicht
5.3 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915337926 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 25-120N, PN 6/10 230V, 180mm max. Förderh. 12m Volumenst. 9,7m3/h
Garantiebedingungen
Garantiebedingungen 915337926 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 25-120N, PN 6/10 230V, 180mm max. Förderh. 12m Volumenst. 9,7m3/h
Beschreibung
Die Grundfos MAGNA3 25-120N ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Anwendungen in Heizungs- und Klimasystemen konzipiert wurde. Mit einem Energieeffizienzindex von 0,18 bietet sie eine hohe Energieeffizienz. Die Pumpe aus hochwertigem Edelstahl ist für einen maximalen Volumenstrom von 9,7 m³/h sowie eine Förderhöhe von bis zu 12 Metern ausgelegt und eignet sich für den professionellen Einsatz in der Gebäudetechnik.
Welche Regelungsfunktionen bietet die MAGNA3?Die Pumpe nutzt eine EC-Permanentmagnet-Motortechnologie, die eine stufenlose Drehzahlregelung ermöglicht. Anwender profitieren von verschiedenen Regelungsarten wie Konstantdruck, Proportionaldruck, Festdrehzahl oder Konstanttemperatur. Die integrierte AutoAdapt-Funktion sorgt für eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Ein integrierter Motorvollschutz sowie ein Trockenlaufschutz erhöhen die Betriebssicherheit.
Wie erfolgt die Kommunikation und Steuerung?Die Bedienung erfolgt über ein TFT-Display mit Soft-touch-Tastatur. Zur Einbindung in die Gebäudeleittechnik stehen diverse Schnittstellen zur Verfügung, darunter Modbus RTU, BACnet MS/TP, LON und PROFIBUS. Zudem ist die Pumpe mit Bluetooth und WLAN ausgestattet, was eine einfache Konfiguration und Überwachung ermöglicht. Über optionale Einsteckmodule im Klemmenkasten lässt sich die Konnektivität erweitern, während die Erfassung der Betriebshistorie eine detaillierte Analyse ermöglicht.
Technische Daten
Energieeffizienzindex (EEI): 0,18
Max. Förderhöhe: 12 m
Max. Volumenstrom: 9,7 m³/h
Einbaulänge: 180 mm
Bemessungsspannung: 230 V
Max. Betriebsdruck: 10 bar
Medientemperaturbereich: -10 bis 110 °C
Anschluss: 1 1/2 Zoll Außengewinde
Schutzart: IPX4
Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
Die Grundfos MAGNA3 25-120N überzeugt durch ihre hohe Effizienz und flexible Anpassungsfähigkeit an unterschiedliche Systemanforderungen. Dank der robusten Edelstahlkonstruktion und der intelligenten Regelungstechnik, inklusive AutoAdapt und FlowAdapt, ermöglicht sie einen zuverlässigen Betrieb bei optimiertem Energieverbrauch. Mit einer maximalen Förderhöhe von 12 Metern und einer Leistungsaufnahme von bis zu 185 W ist sie eine leistungsstarke Lösung für moderne Heizungsanlagen, die durch ihre umfangreichen Kommunikationsschnittstellen zukunftssicher in die Gebäudeautomation integriert werden kann.
